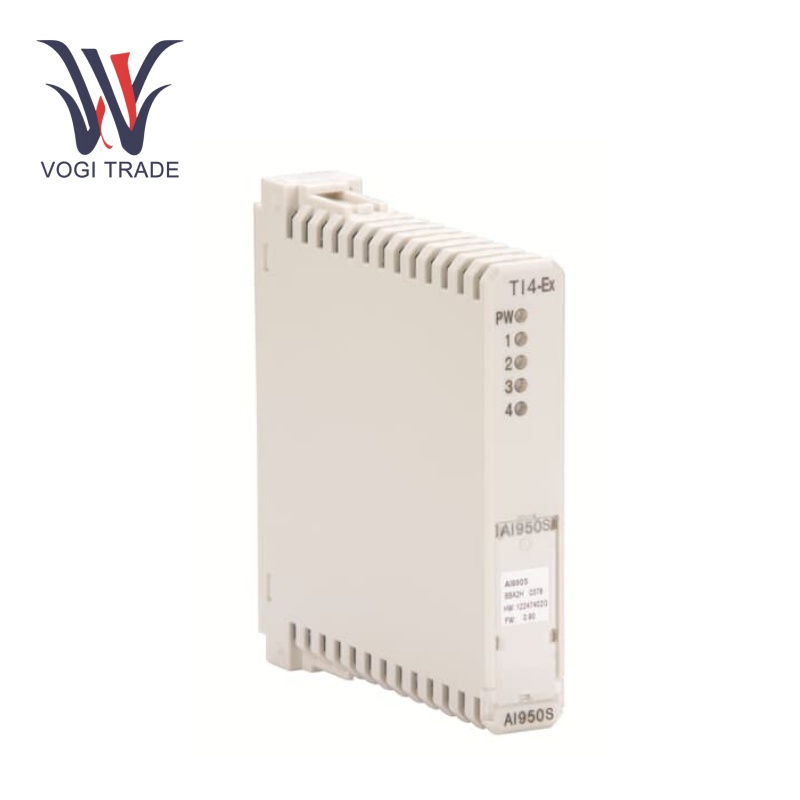

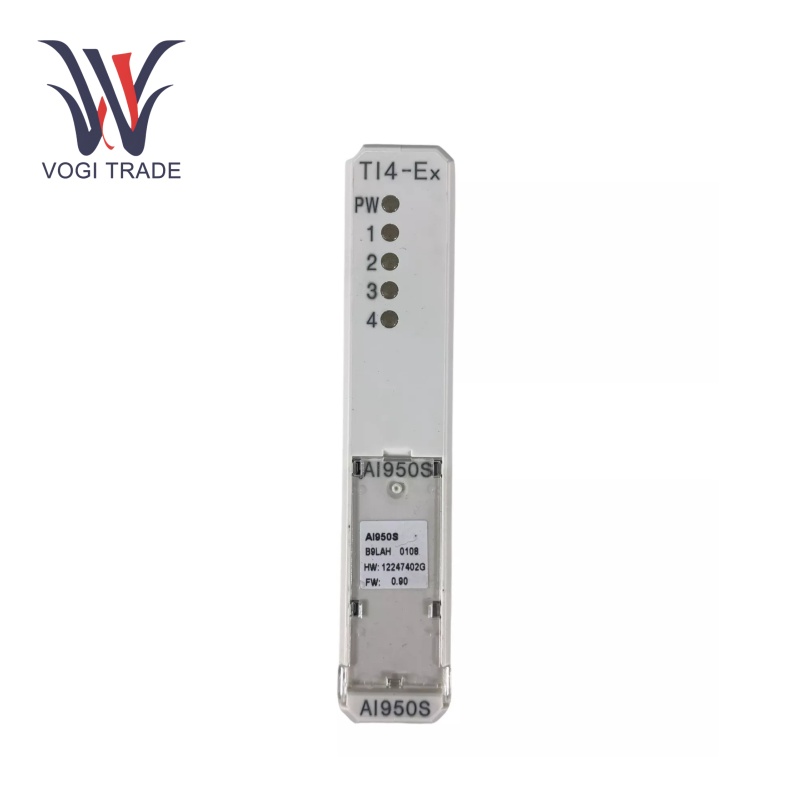

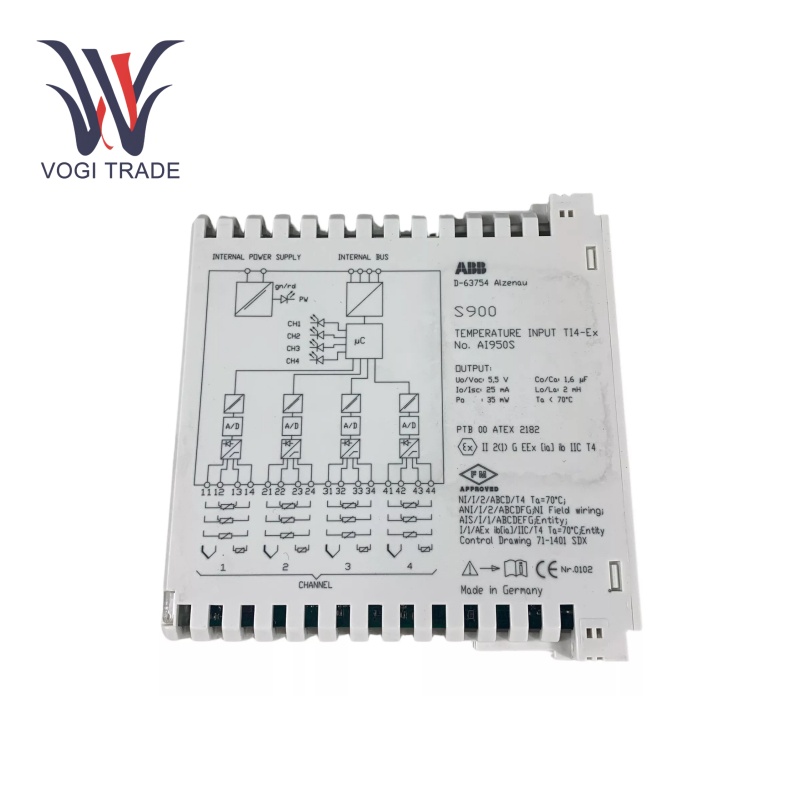

ABB AI950S

Parametri operativi

Alimentazione elettrica:Alimentazione da 24 V DC

Canali di input: quattro canali di input

Elaborazione del segnale:Ogni canale è dotato di un convertitore da analogico a digitale a 16 bit

Temperatura operativa: Da -25 ° C a +70 ° C.

Precisione: Il modulo offre un'elevata precisione ± 0,1%

Sicurezza intrinseca: Il modulo ha una certificazione ATEX per l'installazione nella zona 1.

Caratteristiche del prodotto

Ridondanza: Il sistema I/O S900 può interconnettersi con più moduli I/O S900 e funzionalità di ridondanza di potenza e ridondanza di comunicazione. Questa ridondanza aiuta a garantire un'alta disponibilità del sistema che impedisce di ottenere un calo con errori di potenza o comunicazione.

Configurazione caldae Swap hot: ABB AI950S supporta la configurazione hot in RUN, il che significa che gli utenti possono modificare la configurazione del sistema senza interrompere l'intero sistema. Molti hanno una capacità di scambio caldo che consente di sostituire il componente mentre il sistema è ancora in diretta.

Diagnostica: ABB AI950s offre capacità diagnostiche avanzate. Queste funzioni possono aiutare a rilevare problemi come pantaloncini e rotture all'interno delle connessioni del sensore. Ciò significa che è possibile eseguire un'eccellente diagnostica tramite la configurazione FDT/DTM che aiuta a una più facile ricerca di guasti.

Misurazioni della termocoppia: ABB AI950S fornisce una compensazione della giunzione fredda interna o esterna per le misurazioni della termocoppia. Ciò si riferisce alla compensazione per la temperatura alla giunzione di riferimento della termocoppia, necessaria per la lettura accurata della temperatura.

Misurazione della temperatura: Il modulo ABB AI950S legge segnali di temperatura da diversi sensori e converte i segnali analogici in segnali digitali per la successiva elaborazione da parte del sistema di controllo.

Compatibilità del sensore: Supporta una vasta gamma di sensori di temperatura, tra cui RTD e termocoppie, offrendo flessibilità nella selezione dei sensori.

Isolamento: Questo modulo ha un ulteriore isolamento elettrico tra ingresso, bus e potenza per ulteriore protezione del sistema e integrità del segnale.

Installazione

Posizione:Il sistema I/O S900 remoto può essere posizionato in aree non pericolose o montato direttamente nelle aree pericolose della zona 1 o della zona 2 a seconda della variante del sistema scelto. 4 Le macchine non di parcheggio in aree pericolose continuano a funzionare 3 e tutte le procedure di installazione sono conformi alle relative normative ATEX.

Dati computing: Il sistema I/O S900 utilizza lo standard DP Profibus per comunicare a livello di sistema di controllo. Ciò consente una comunicazione affidabile tra un sistema I/O e un sistema di controllo.

Gamma di applicazioni

Aree pericolose: A causa della sua certificazione ATEX per l'installazione della zona 1, l'ABB AI950S è adatto per l'uso in settori in cui vi sono atmosfere potenzialmente esplosive, come l'industria petrolifera e del gas, le piante petrolchimiche e gli impianti di produzione chimica.

Monitoraggio remoto:Utile per applicazioni di monitoraggio remoto come parte del sistema I/O S900 remoto.

Process ControL:Nelle industrie chimiche, petrolchimiche e farmaceutiche, i processi di monitoraggio e controllo.

Gestione dell'energia: Misurazione e gestione del consumo di energia nei sistemi di generazione e distribuzione dell'energia.

Sistemi di sicurezza: Utilizzo nei sistemi di sicurezza, che richiedono un preciso monitoraggio della temperatura in ambienti pericolosi.

Risoluzione dei problemi

Strumenti diagnostici:Utilizzare le funzioni diagnostiche estese e l'interfaccia FDT/DTM per localizzare i problemi. Controllare le informazioni diagnostiche. Se il modulo flagisce un errore, consultare le informazioni diagnostiche disponibili per identificare il problema sottostante.

Potere e comunicazione:Per i problemi relativi all'alimentazione, verificare che le unità di alimentazione siano configurate e verdi. In caso di problemi di comunicazione, assicurarsi che le connessioni del DP Profibus, la configurazione della rete e lo stato di altri componenti della rete di comunicazione.

Sostituzione del componente:Se un componente all'interno del modulo ABB AI950S è difettoso, utilizzare la funzionalità di scambio caldo per sostituirlo. Tuttavia, assicurarsi di seguire le procedure adeguate per evitare rischi elettrici o interruzioni del sistema.

Download del foglio dati
