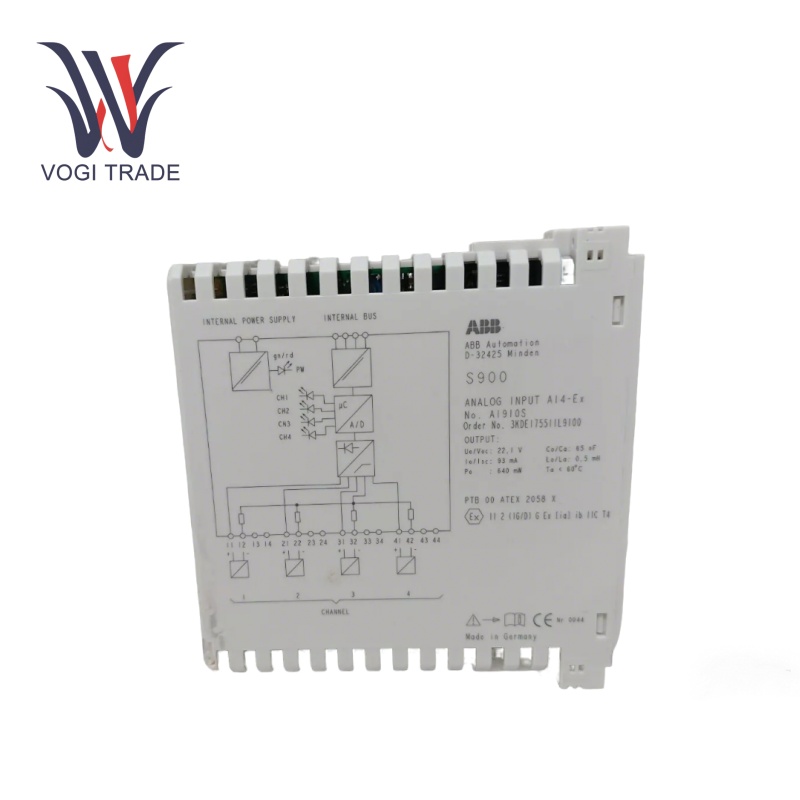

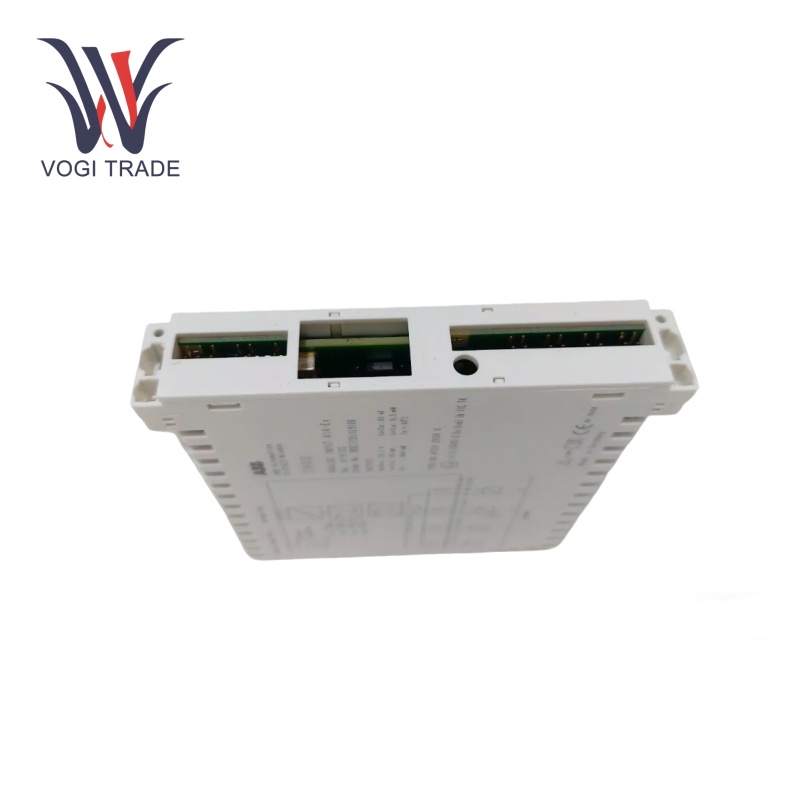

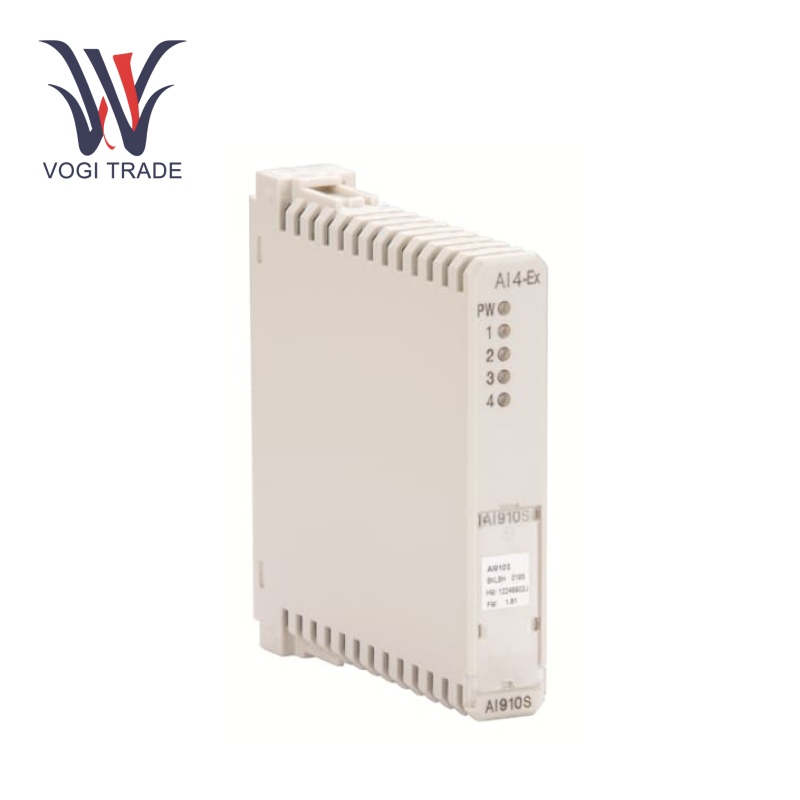

ABB AI910S

Parametri operativi

Canali di input: quattro canali di input

Elaborazione del segnale: Ogni canale è dotato di un convertitore da analogico a digitale a 16 bit.

Alimentazione elettrica: Il modulo fornisce energia a trasmettitori a 2 fili alimentati da 4-20 mA, eliminando la necessità di fonti di alimentazione separate per i dispositivi collegati.

Temperatura operativa: Da -25 ° C a +70 ° C.

Precisione: Il modulo offre un'elevata precisione, ± 0,1%.

Caratteristiche del prodotto

Acquisizione del segnale di ingresso: Caratteristiche del modulo di ingresso analogico 4-20MA, il suo ruolo più significativo è l'acquisizione di segnali di ingresso analogici da 4-20 mA da diversi dispositivi di campo. Una varietà di variabili fisiche nei processi industriali può essere codificata all'interno di questi segnali.

Capacità diagnostiche: ABB AI910s progettato con funzionalità diagnostiche AL estese. ABB AI910S rileva anomalie come pantaloncini e rotture nei segnali di input. Questo è importante per l'integrità del sistema di controllo del processo. Allo stesso tempo, se viene rilevato un corto circuito in uno dei canali, il sistema può essere informato e è possibile intraprendere un'azione correttiva per prevenire ulteriori problemi.

Ridondanza: Supporto ridondanza in potere e comunicazione. La ridondanza aggiunge un ulteriore livello di affidabilità. In un impianto di generazione di energia, l'energia e la comunicazione ridondanti negli ABB AI910 possono garantire un funzionamento continuo anche in caso di fallimento in una fonte di energia o collegamento di comunicazione.

Configurazione calda e funzionalità di swap hot: ABB AI910S supporta la configurazione a caldo in RUN, ovvero il modulo può essere configurato al volo senza chiudere l'intero sistema. Inoltre, la funzione di swap hot consente di sostituire il modulo quando il sistema è ancora acceso.

Acquisizione del segnale analogico: Il modulo ABB AI910s Acoustics Analog segnali dai dispositivi di campo e li converte in un formato digitale per l'elaborazione da parte del sistema di controllo.

Alimentazione per i trasmettitori: Fornisce energia ai trasmettitori a 2 fili alimentati da 4-20 Ma, rendendo la progettazione del sistema più semplice e meno ingombrante nel cablaggio.

Isolamento elettrico: Fornisce un isolamento elettrico per un maggiore accesso tra ingresso, bus e potenza.

Gamma di applicazioni

Controllo del processo: Controllo di processo nelle industrie chimiche, petrolchimiche e farmaceutiche.

Gestione dell'energia: Valutazione и Gestione del consumo di energia all'interno dei sistemi di generazione e distribuzione

Sistemi di sicurezza:Come quelli basati sulla necessità di un'elaborazione precisa del segnale analogico in ambienti pericolosi

Risoluzione dei problemi

Strumenti diagnostici: Configurazione basata su FDT/DTM e strumenti diagnostici.

Stato LED:Controllando lo stato del modulo, come indicato dalle luci a LED.

File di registroS:Report e revisione dei registri degli errori del sistema e messaggi diagnostici per il monitoraggio e l'analisi dei guasti.

Rilevamento degli errori: Le capacità diagnostiche migliorate del modulo consentono di rilevare facilmente guasti comuni. Se si rileva un corto diagnostico o una rottura in monitor su un segnale di ingresso, verrà contrassegnato un guasto.

Risoluzione dei problemi: Quando viene rilevato un errore, il primo passo è verificare le connessioni fisiche dei segnali di input. Le connessioni sciolte possono spesso causare problemi di segnale. Se le connessioni vanno bene, devono essere controllati i sensori o i trasmettitori collegati agli ABB AI910. Possono essere malfunzionanti e devono essere riparati o sostituiti. In caso di problemi relativi all'energia, l'unità di alimentazione dovrebbe essere ispezionata per garantire che stia fornendo la tensione corretta.
