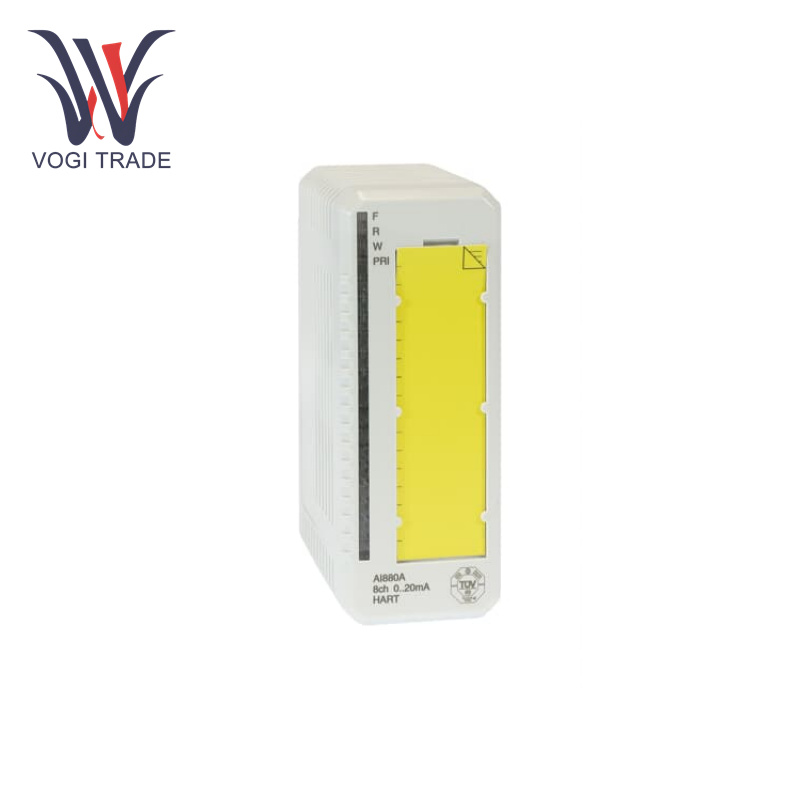

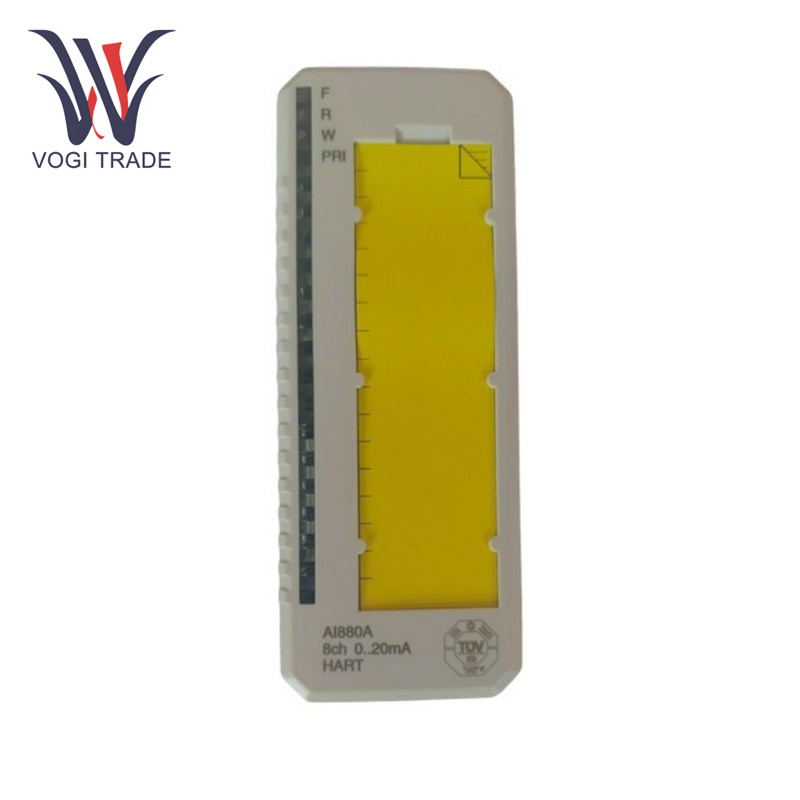

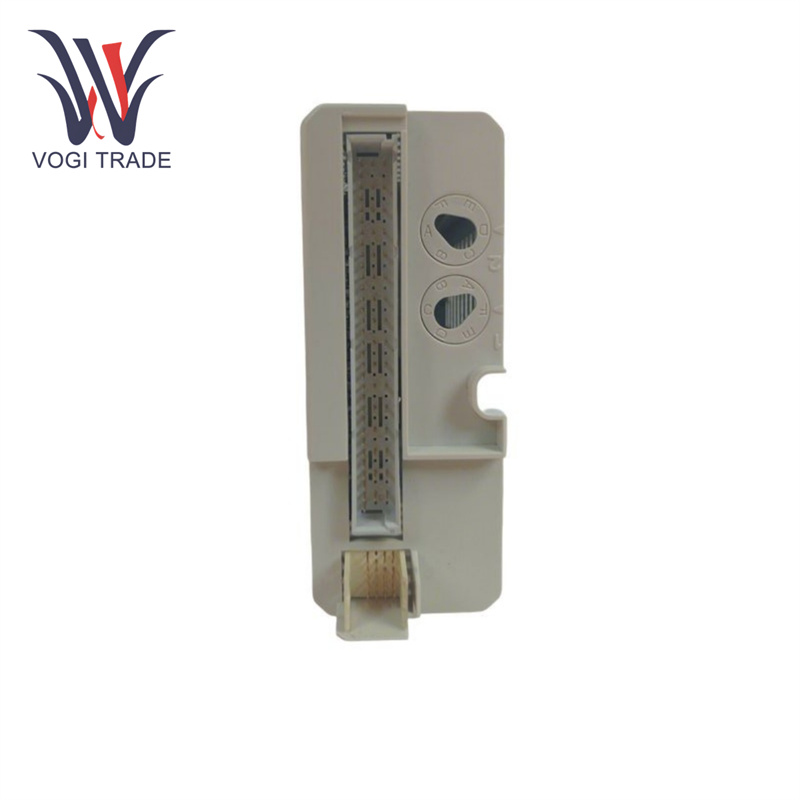

ABB AI880A

Parametro tecnicos

Canali:Ha 8 canali di input di corrente in grado di gestire ingressi unipolari a tempo indeterminato da 0 ... 20 mA o 4 ... 20 mA.

Precisione:L'accuratezza è un aspetto chiave di questo convertitore di tensione a frequenza ASABB AI880A può ottenere una risoluzione a 12 bit e una precisione fino allo 0,1% con una deriva di temperatura fino a 50 ppm/° C, consentendo una misurazione accurata e precisa dei segnali analogici.

Isolamento:Ognuno degli otto canali è integamente isolato dal bus del modulo con una tensione di isolamento a 50 V e una tensione di prova dielettrica CA 500 V. Ciò consente all'isolamento elettrico di evitare il crosstalk e i potenziali danni.

Alimentazione elettrica:Il modulo è alimentato da 24 V (nel bus del modulo), con un consumo di energia di 45 mA nel bus da +5 V e 50 mA (massimo) nel bus del modulo +24 V. Inoltre, ABB AI880A può alimentare i trasmettitori esterni (la sua corrente massima è limitata a 260 Ma).

Caratteristiche

Support siConfigurazione NGLE o ridondante:ABB AI880A supporta una configurazione singola o ridondante, che può soddisfare in modo flessibile diversi requisiti di sistema e migliorare la disponibilità e l'affidabilità del sistema.

Monitoraggio del loop Funzione DI:La funzione di monitoraggio del loop fornisce ulteriori funzioni di sicurezza.

Limiti e intervalli di allarme configurabili:Opera con limiti di allarme di alimentazione di alimentazione in campo configurabile e limiti di intervallo over/sotto l'input di corrente per il monitoraggio e la protezione personalizzati.

Alimentatore trasmettitore limitato a corrente:Ogni canale è dotato di un alimentatore a trasmettitore limitato a corrente, che è conveniente per il collegamento di trasmettitori a 2 fili o 3 fili per garantire il normale funzionamento e la protezione delle attrezzature.

Funzionalità come la diagnostica integrata:Con la diagnostica integrata, è possibile controllare la tensione interna, l'input di potenza del campo e lo stato di ciascun canale. ABB AI880A può identificare e segnalare errori del modulo, avvertimenti e errori di canale attraverso il LED frontale per risoluzione rapida dei problemi e manutenzione.

Xeix - Comunicazione diretta di Hart:Una delle funzioni di ABB AI880A è l'implementazione di Hart oltre alla comunicazione intelligente con dispositivi di campo, che consente una diagnostica avanzata e una configurazione dei parametri.

Portata dell'applicazione

Per l'automazione dei processi:DS è ampiamente utilizzato in settori come chimico, petrolchimico e farmaceutico per monitorare e controllare le variabili di processo come temperatura, pressione, flusso e livello di liquido. I vantaggi della misurazione accurata e affidabile di ingresso analogico sono mantenere condizioni di processo e fornire una qualità accurata del prodotto.

Generazione di energia:ABB AI880A può essere utilizzato nelle centrali di potenza per misurare i segnali di corrente di basso livello dall'output del generatore, dalle condizioni del trasformatore e dai sistemi di distribuzione, fornendo dati chiave per una generazione di energia e efficiente integrazione della griglia.

ManufactUring e produzione:Negli impianti di produzione, può essere utilizzato in applicazioni come il controllo del motore, i sistemi di trasporto e i bracci robotici, in cui una misurazione accurata dei segnali attuali è fondamentale per controllare e monitorare accuratamente i processi di produzione.

Sistemi HVAC per il controllo dell'illuminazione e la gestione dell'energia:L'automazione dell'edificio ABB AI880A senza DDC può ottenere segnali analogici dai sensori per aiutare a controllare e ottimizzare in modo intelligente i servizi di costruzione, migliorare l'efficienza energetica e il comfort degli occupanti.
