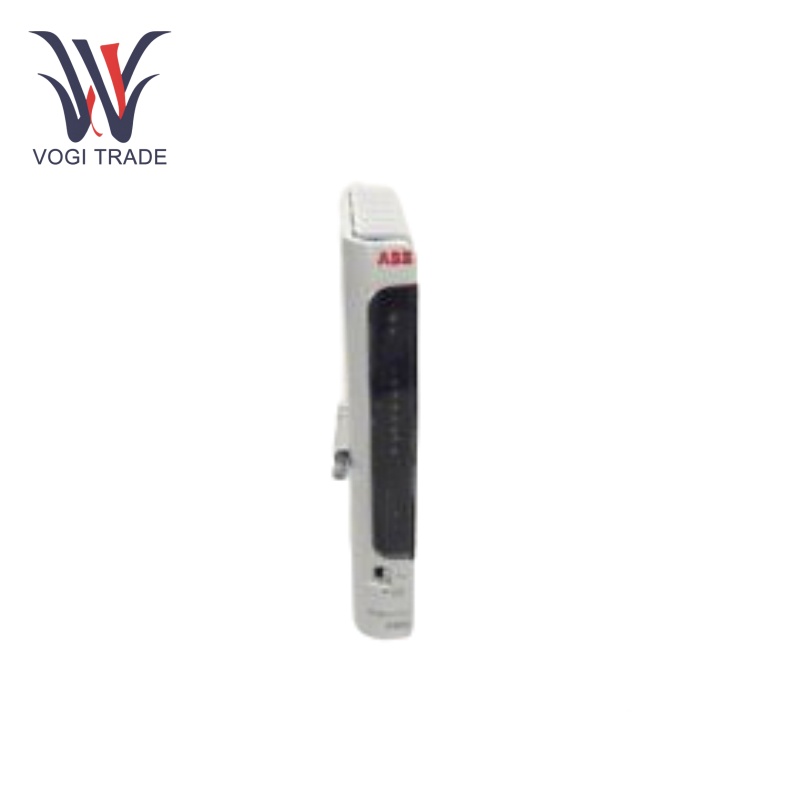

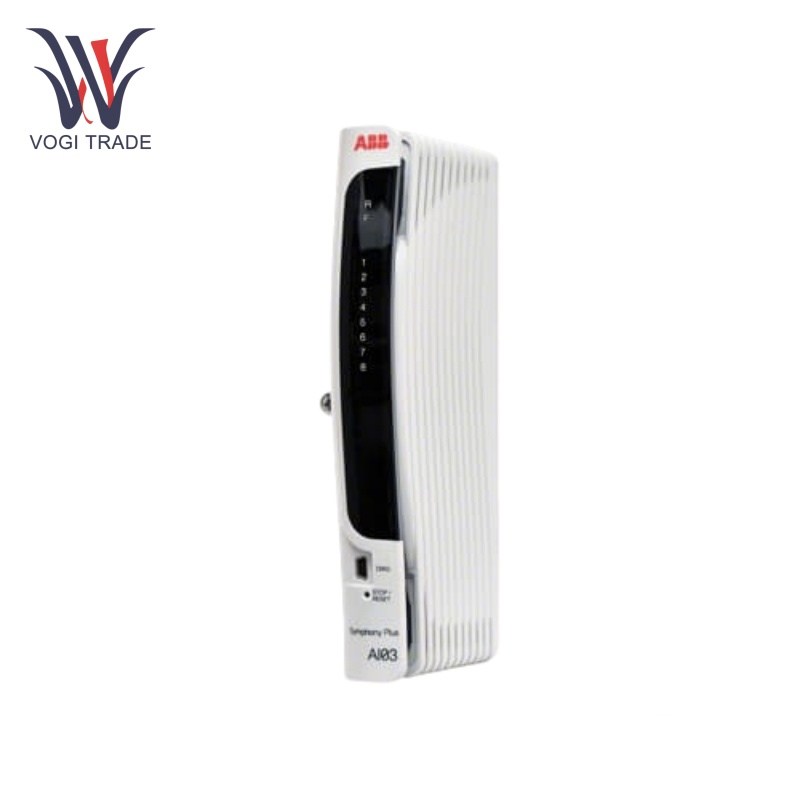

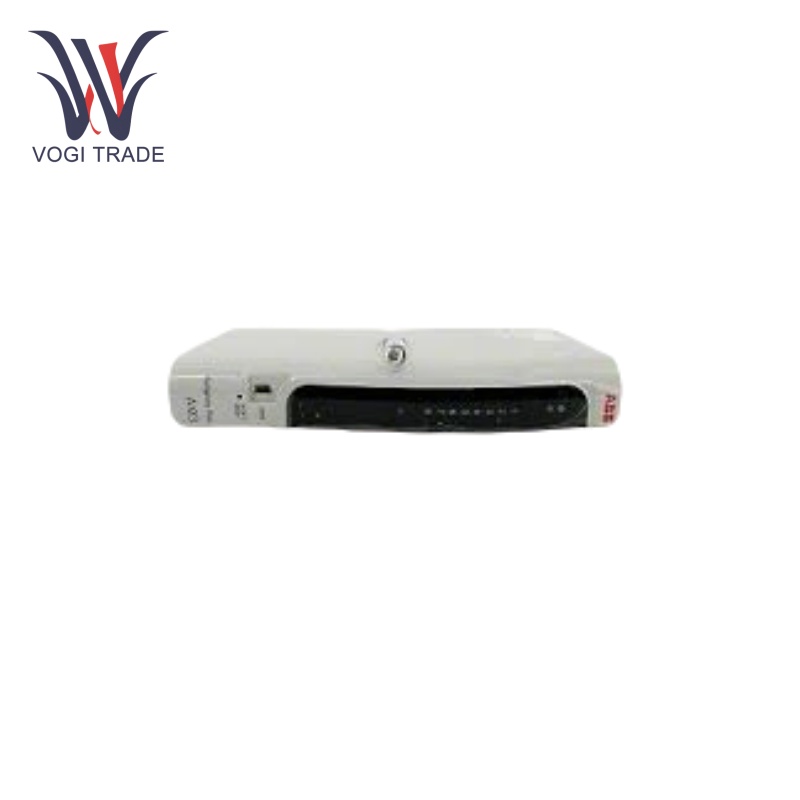

ABB AI03

Parametri operativi

Requisito di potenzaS:24 VDC ± 10%.

Conversione e risoluzione A/D: Ogni canale ha una risoluzione A/D a 16 bit con polarità.

Precisione: L'accuratezza del modulo è ± 0,1%.

Intervalli e tipi di segnale: Ogni canale supporta il cablaggio RTD 2/3/4 - Wire ed è configurabile in modo indipendente per uno qualsiasi dei tipi RTD supportati.

Canali di input: otto canali di input

Elaborazione del segnale: Ogni canale è dotato di un convertitore da analogico a digitale a 16 bit.

Tipi di segnale di ingresso: 4-20 mA, 0-20 mA, 0-10 V e segnali di termocoppia.

Risoluzione: L'AI03 offre un'alta risoluzione, in genere 12 o 16 bit.

Temperatura operativa: Da -25 ° C a +60 ° C.

Caratteristiche del prodotto

Elaborazione del segnale di ingresso: Il modulo di ingresso analogico ABB AI03 è progettato per elaborare fino a 8 segnali di campo di input di temperatura RTD fino a 8 gruppi. ABB AI03 può gestire diversi tipi di sensori RTD, fornendo flessibilità nelle applicazioni di misurazione della temperatura.

Calibrazione automatica:Invece di calibrare manualmente, il modulo viene calibrato automaticamente. Ciò garantisce misure di risparmio temporale e coerenti e accurate nel tempo.

Misurazione della temperatura: Lo scopo principale del modulo ABB AI03 è ottenere la misurazione della temperatura dai sensori RTD, il che significa che converte questi segnali analogici in forma digitale in modo che possano essere elaborati dal sistema di controllo.

Signal Isolation: L'isolamento del canale del segnale di monitoraggio è l'isolamento del gruppo, impedendo che il sistema di controllo sia influenzato dall'interferenza elettrica, ma garantendo anche una trasmissione accurata del segnale.

Configurazione flessibile: ABB AI03 può essere configurato per supportare una selezione di tipi RTD e configurazioni di cablaggio, consentendo l'adattamento a un'ampia varietà di applicazioni e tipi di sensori.

Installazione

Opzioni di montaggio: Il modulo ABB AI03 può essere montato in una riga orizzontale o in una colonna verticale. Il suo fattore di forma è standard, che consente una facile integrazione nelle configurazioni del sistema di controllo esistenti.

Collegamento via cavo: Lunghezza massima del cavo del campo di 600 metri. Se si seleziona il 2/3/4 - i sensori RTD di filo su connessione, per ciascun cablaggio del canale dovrebbe essere adatto per un modulo di canale. Un alimentatore deve anche essere correttamente collegato in base alla tensione specificata.

Gamma di applicazioni

Controllo del processo: La trasformazione chimica, la produzione di alimenti e le bevande e la produzione farmaceutica devono mantenere le temperature a livelli ottimali.

Gestione dell'energia: Garantire il funzionamento efficiente dei sistemi di generazione di energia e distribuzione monitorando le temperature.

Sistemi HVAC: Controllo delle temperature nei sistemi di riscaldamento, ventilazione e aria condizionata per gestire gli edifici.

Settore alimentare e bevande: Una misurazione accurata della temperatura è fondamentale per la qualità del prodotto e la sicurezza nella produzione di alimenti e produzione di bevande.

Risoluzione dei problemi

Messaggi di diagnosi: Monitoraggio dei messaggi di diagnosi, che includono la gravità degli errori, per definire il comportamento del sistema, come attivare i LED di errore o arrestare il PLC.

Indicatori a LED: Utilizzo dei LED di stato di input su ciascun canale per consentire l'identificazione rapida e la localizzazione dei problemi.

Registri di errore:Controllare i registri degli errori del sistema e la cronologia della diagnosi per trovare e analizzare i guasti.

Sostituzione del modulo: Se si sospetta che un modulo sia difettoso, sfruttando la capacità di scambio caldo per sostituirlo senza interrompere le operazioni del sistema.
