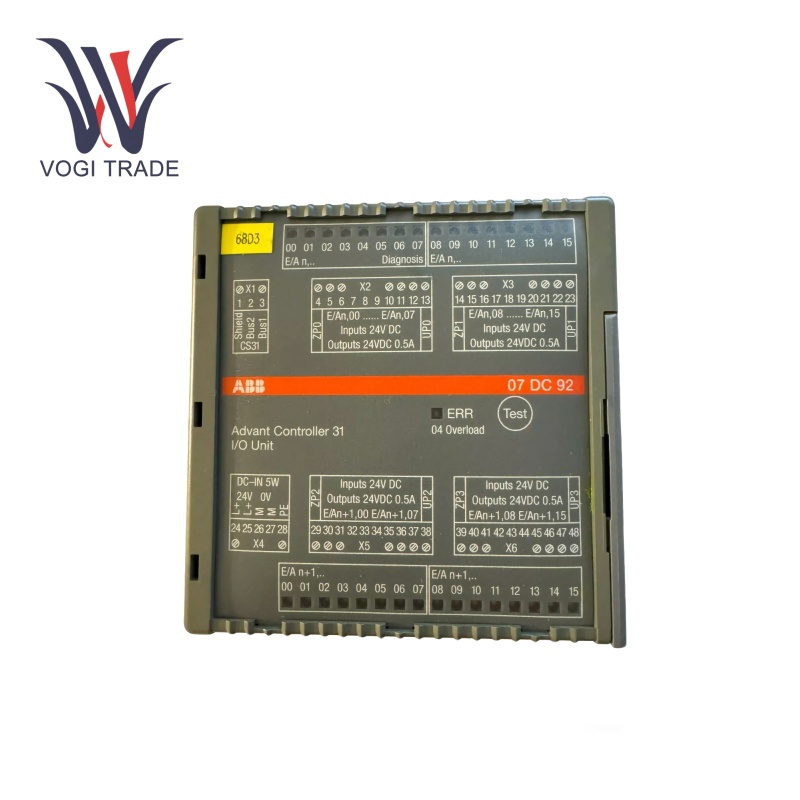

ABB 07DC92

Parametri operativi

voltaggio:24 in DC

Corrente di input:Circa 7 Ma per canale

SegnaleRitardo:1 ms

Tipo:Output a transistor

Carico nominale:0,5 a per canale

Protezione:Sovraccarico e protezione del corto circuito

Isolamento:Ognuno dei quattro gruppi I/O è elettricamente isolato l'uno dall'altro e dal resto dell'unità.

Caratteristiche del prodotto

Funzione di input digitale:La sezione di input digitale del modulo ABB 07DC92 viene utilizzata principalmente per acquisire segnali digitali dai dispositivi di campo. Questi tipi di apparecchiature possono includere sensori, switch e dispositivi di uscita digitale.

Isolamento elettrico:Tra il bus di sistema CS31 e il resto dell'unità e tra gruppi di input. Isolando il sistema di controllo, protegge il sistema di controllo dalle interferenze elettriche e dai guasti nei dispositivi di campo.

Condizionamento del segnale:I segnali da introdurre nel sistema di controllo sono condizionati dal modulo. Tale condizionamento può includere il rumore di filtraggio, amplificare i segnali deboli e assicurarsi che tali segnali siano nell'appropriato volt per range per il funzionamento del sistema di controllo. Basato sulla moderna tecnologia integrata del circuito che usano per gestire diversi tipi e livelli di segnale di ingresso, rendendoli compatibili con un gran numero di tipi di dispositivi nel campo.

Segnale di controllo della generazione:La parte di output digitale di ABB 07DC92Genera i segnali di controllo per controllare i dispositivi di campo. In conformità con i comandi ricevuti dal sistema di controllo, il modulo commuta o spegnere i canali di uscita per controllare il funzionamento di dispositivi come relè, solenoidi e motori.

Guida in uscita:L'uscita di 4 canali ABB 07DC92 può guidare fino a 500 mA per canale, con un totale di 4 A in tutto il gruppo. Inoltre, può essere utilizzato direttamente per controllare i dispositivi a bassa potenza, oppure può essere utilizzato insieme a un amplificatore di potenza per guidare un carico di alimentazione maggiore. Le uscite a transistor del modulo sono anche a stato solido, in grado di gestire carichi resistivi e induttivi con alcuni limiti sulle frequenze di commutazione del carico induttivo per proteggere sia il modulo che il carico.

Controllo dell'output digitale:Fornisce al PLC segnali di controllo a attuatori, relè e altri dispositivi sul campo per consentire il controllo operativo in tempo reale.

Configurazione flessibile:I 32 canali possono essere configurati come input o output in modo indipendente, offrendo flessibilità.

Diagnostico:Supporta funzionalità diagnostiche come LED di stato e report di errore per aiutare a monitorare le prestazioni di moduli e problemi di debug.

Installazione

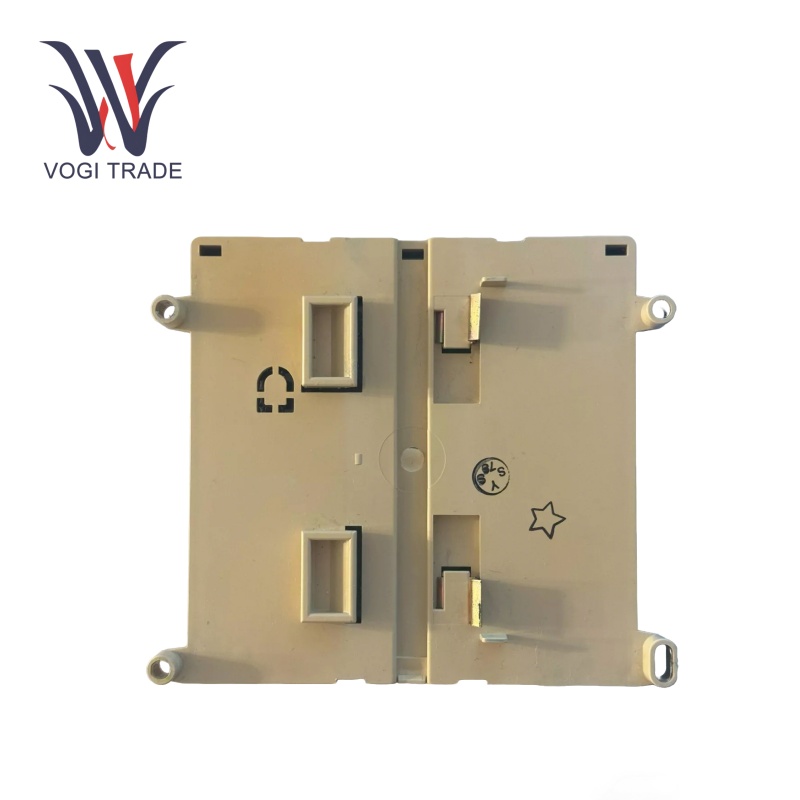

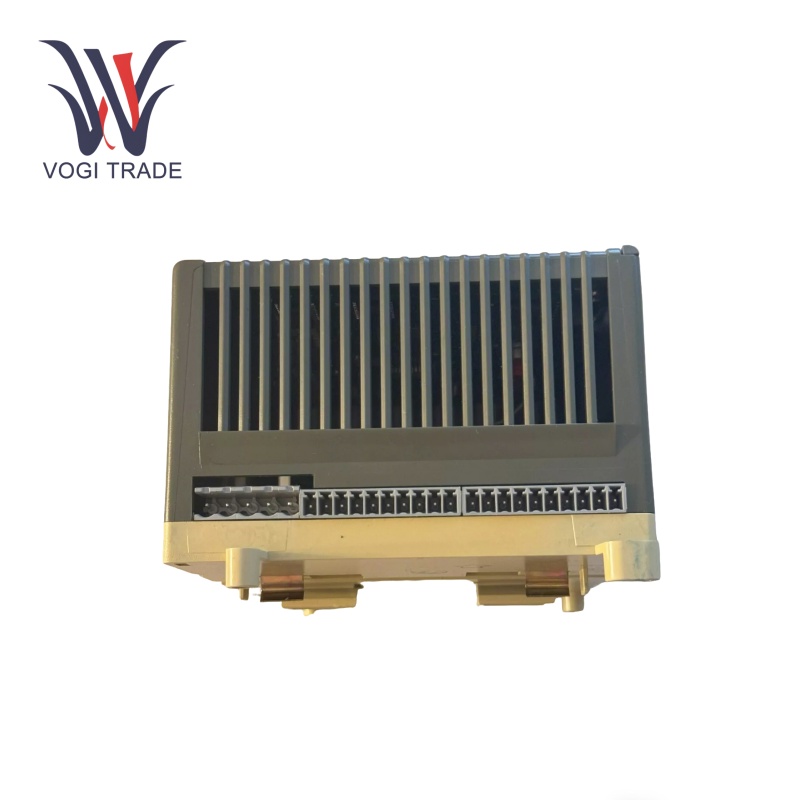

Montaggio:Questo ABB 07DC92 è un modulo montato su binario DIN che è una guida standard da 35 mm per una facile integrazione nei pannelli di controllo esistenti.

Collegamenti elettrici:Alimentazione da 24 V CC.

Connessioni I/O:Poiché il sistema avrà un totale di 32 canali configurabili, assicurarsi di accoppiarli correttamente in base al fatto che vengano utilizzati per la configurazione di input o di output.

Bus di sistema:Incorporare il bus di sistema CS31 ABB 07DC92 per essere in grado di comunicare con PLC.

Configurazione:Normalmente impostata in fabbrica, la configurazione del modulo, come l'impostazione dell'indirizzo del modulo e la definizione della funzione di ciascuno dei canali I/O.

Gamma di applicazioni

Automazione della produzione:Automatizza il controllo di macchinari e processi sulle linee di produzione, aumentando sia l'efficienza che la qualità del prodotto.

Controllo del processo:Monitoraggio delle operazioni in settori come la lavorazione chimica, il petrolio e il gas, i prodotti farmaceutici o qualsiasi industria che richieda una gestione precisa delle operazioni.

Gestione dell'energia:Monitora e controlla i sistemi elettrici nella generazione e nella distribuzione dell'energia, ottimizzando l'utilizzo di energia e garantendo l'affidabilità del sistema.

Sistemi di trasporto:Lavora con i sistemi di controllo di ferrovie, aeroporti e altre infrastrutture di trasporto per migliorare le operazioni.

Risoluzione dei problemi

Avvisi diagnostici:Segnalazione immediata in caso di funzionalità del modulo.

Messaggi di errore:Utilizzare le funzionalità diagnostiche del PLC per leggere i messaggi di errore e i registri di sistema.

Collegamenti elettrici:Assicurarsi che tutti i cablaggi e i connettori siano intatti e posizionati correttamente.

Impostazioni di configurazione:Assicurarsi che tutte le configurazioni del canale e gli indirizzi del modulo siano corretti.

Condizioni di carico:Assicurarsi che i carichi non superi 0,5 A/CO per evitare sovraccarichi.
