TQ412111-412-000-013-A1-B1-E050-F2-G050-H05

Panoramica del prodotto

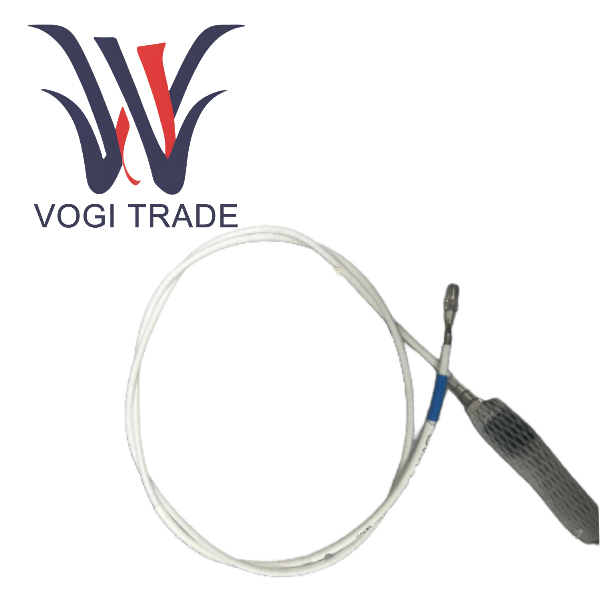

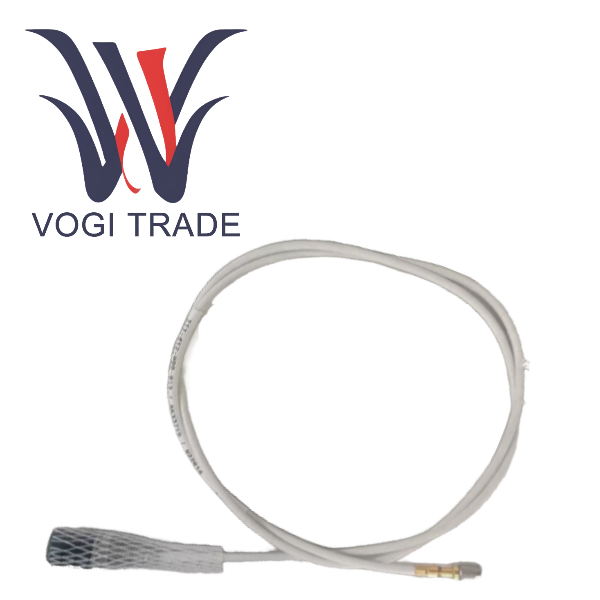

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 è un sensore di spostamento a correnti parassite senza contatto ad alte prestazioni prodotto da Parker Meggitt. Il prodotto TQ412 appartiene alla linea di prodotti dei sistemi di misurazione ravvicinata ed è specificamente progettato per misurare con precisione la vibrazione relativa e lo spostamento assiale di alberi meccanici rotanti in ambienti industriali difficili.

Il codice del modello viene analizzato come segue

111-412-000-013    Codice prodotto di base, che indica un sensore della serie TQ412.

A1                         Opzione ambientale, indicante la versione industriale standard, senza certificazione antideflagrante

B1                         Tipo di filettatura, filettatura metrica M10 x 1

E050                     Lunghezza del cavo integrato, un cavo coassiale FEP integrato di 5,0 metri ± 0,5 metri

F2                         Protezione opzionale, un tubo flessibile in acciaio inossidabile con guaina in FEP

G050                     Lunghezza del tubo flessibile, un tubo protettivo lungo 5,0 metri.

H05                       Lunghezza totale del sistema, questo sensore è progettato per formare una catena di misurazione completa di 5 metri. In questa configurazione, poiché il cavo integrato è già di 5 metri, solitamente non è necessario prolungare ulteriormente il cavo EA402.

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 è un sensore a montaggio inverso, caratterizzato dal fatto che il cavo del segnale viene fatto uscire dalla parte posteriore del sensore invece di passare attraverso la filettatura di montaggio. Questo design è particolarmente adatto per applicazioni in cui lo spazio di installazione è limitato, il cablaggio non può essere effettuato dalla parte anteriore o dove i cavi devono essere condotti lungo un percorso specifico, come all'interno degli alloggiamenti dei cuscinetti, in involucri stretti o vicino ai giunti.

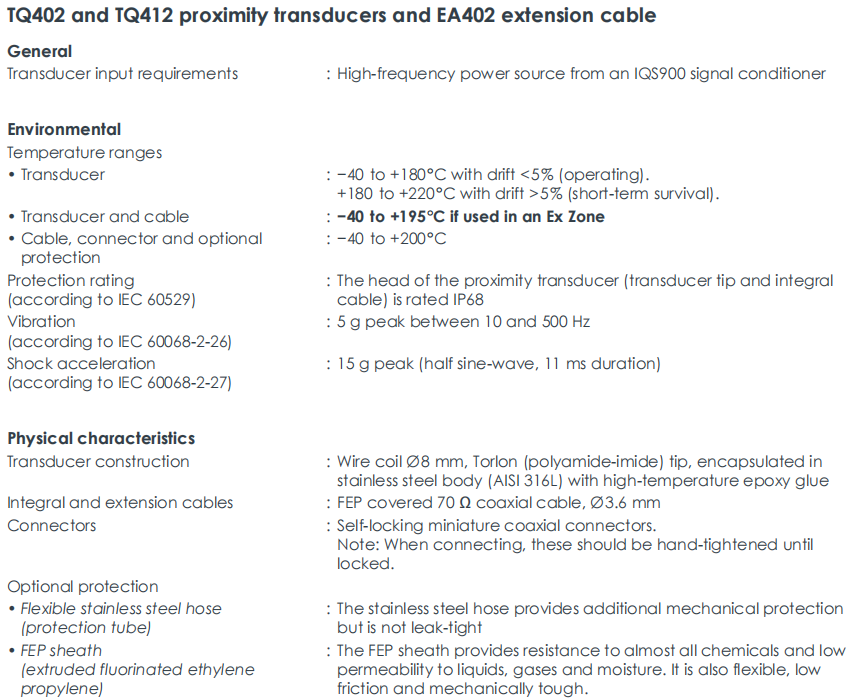

Specifiche e parametri del prodotto

Principio di misurazione   Correnti parassite

Risposta in frequenza       Da CC a 20 kHz (-3 dB)

Dimensioni sonda                     Diametro sonda Ø 8,2 mm, dimensione chiave esagonale 14 mm

Intervallo di temperatura operativa

Corpo del sensore                                da -40°C a +180°C

Temperatura di sopravvivenza a breve termine    da +180°C a +220°C

Sensori e cavi                      da -40°C a +195°C

Capacità antivibrante                  Picco di 5 g

Capacità di resistenza agli urti            Picco di 15 g

Questo ordine è configurato con parametri specifici

Filettatura                                  M10 x 1 metrico

Lunghezza cavo integrato E             5,0 m ± 0,5 m

Protezione opzionale F2             Tubo flessibile in acciaio inox + guaina in FEP

Vantaggi della guaina in FEP       TQ412 è resistente a quasi tutti gli agenti chimici, ha una permeabilità estremamente bassa a liquidi, gas e umidità e presenta inoltre flessibilità, basso coefficiente di attrito ed eccellente tenacità meccanica.

Lunghezza tubo flessibile G             5,0 m. Secondo le regole di ordinazione, la lunghezza massima = la lunghezza del cavo integrato - 200 mm = 4,8 m. In questo caso G050 deve essere intesa come la lunghezza protettiva effettiva che copre la maggior parte dei cavi.

Lunghezza totale del sistema H             5 metri

Caratteristiche funzionali del prodotto

Il design principale della struttura a montaggio inverso per risolvere problemi di installazione estremi

La disposizione fisica consente al cavo del segnale di uscire assialmente dalla coda del corpo del sensore invece di passare attraverso l'estremità anteriore della filettatura. Ciò consente di stendere liberamente il cavo lungo la direzione assiale o radiale dopo l'installazione del sensore, evitando il problema che i tradizionali sensori verticali non possono essere cablati a causa dello spazio insufficiente davanti.

Scenari applicativi tipici

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 può essere installato nel foro cieco all'interno dell'alloggiamento del cuscinetto, senza spazio operativo davanti.

Un'area stretta vicino all'accoppiamento, alla cavità di tenuta o alla parete interna dell'involucro.

In situazioni in cui è necessario far uscire più cavi del sensore dallo stesso lato per semplificare la disposizione della canalina portacavi

I vantaggi ingegneristici si riflettono nella riduzione significativa delle restrizioni della progettazione meccanica sui punti di monitoraggio, nella trasformazione delle posizioni chiave originariamente "non misurabili" in posizioni "misurabili" e nel miglioramento del tasso di copertura della percezione complessiva dello stato della macchina.
