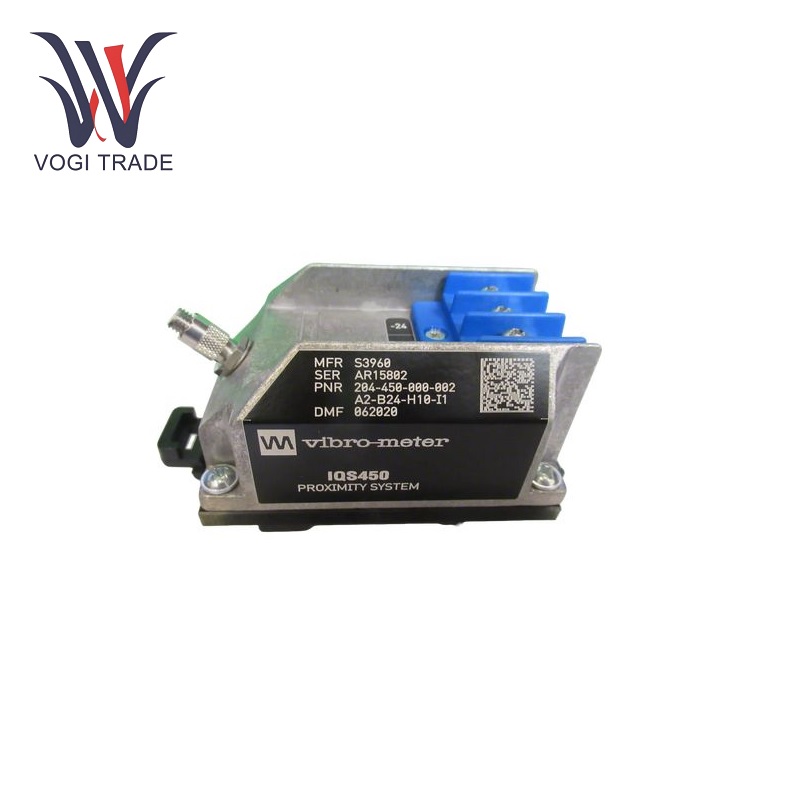

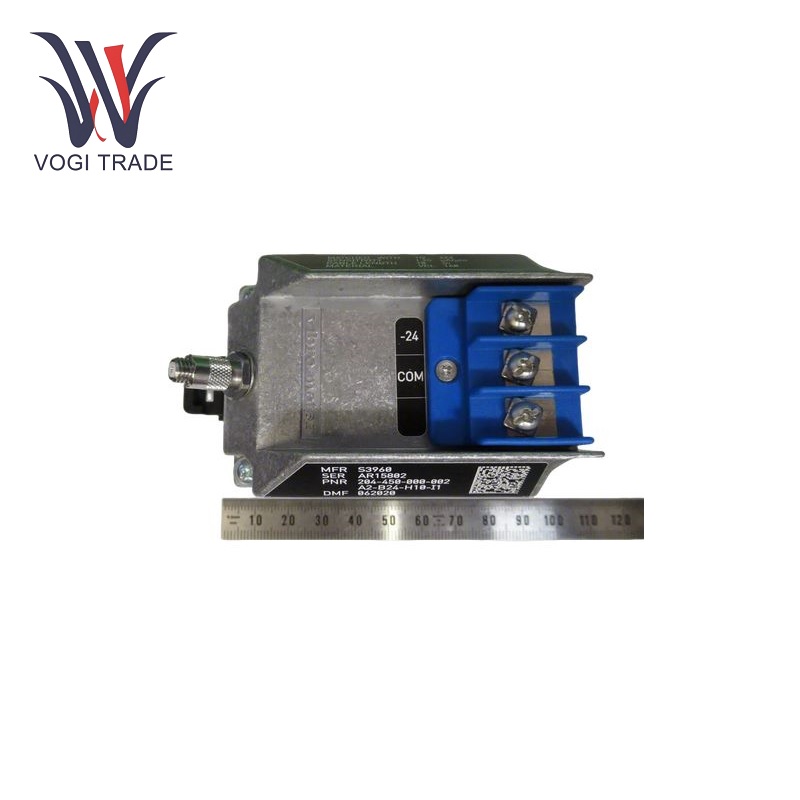

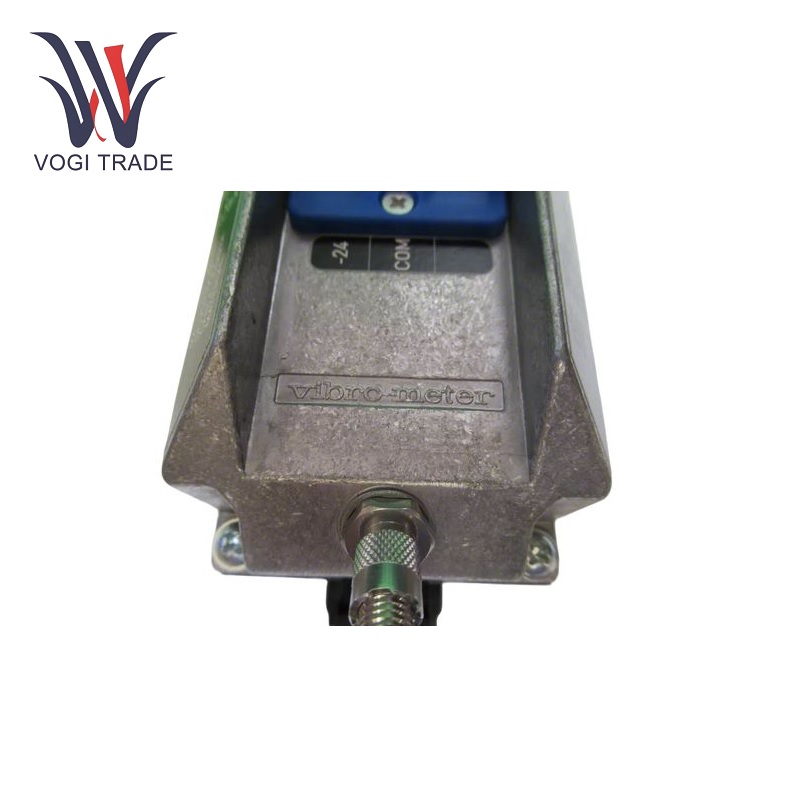

Vibrazione IQS450

Parametri di utilizzo

Tipo di uscita: Vibrazione IQS450-uscita di corrente a 2 fili, uscita di tensione a 3 fili. Quando l'uscita di corrente è attiva, l'intervallo di gap di corrente è compreso tra -15,5 e -20,5 e l'intervallo dinamico è 5 mA (condensatore di uscita 1nF; induttore di uscita 100μH). Quando l'uscita di tensione è attiva, il gap di tensione è compreso tra -1,6 e -17,6 V, la gamma dinamica è 16 V e l'impedenza di uscita è 500 Ω.

Requisiti di alimentazione: L'intervallo di tensione di alimentazione per entrambe le configurazioni di uscita è compreso tra -20 e -32 volt. L'uscita di corrente a 2 fili richiede una corrente compresa tra -15,5 e -20,5 mA, mentre l'uscita di tensione a 3 fili richiede -13 mA±1 mA, con un massimo di -25 mA.

Sistema di misurazione: progettato specificamente per i sensori di prossimità TQ, fornisce un sistema di misurazione altamente configurabile per misurare con precisione la prossimità.

Frequenza: Ampiamente utilizzato nella gamma di frequenze da CC a 20.000 Hz, può misurare ed elaborare un'ampia varietà di segnali e può rilevare efficacemente varie vibrazioni e fenomeni indotti dalla prossimità.

Intervallo di temperatura operativa: L'intervallo della temperatura operativa è compreso tra -30°C e 85°C, la temperatura di conservazione è compresa tra -40°C e 85°C e l'umidità massima è del 95% senza condensa e del 100% con condensa (ma non immersa), adatto per utilizzo in varie condizioni ambientali.

Livello di protezione: Il dispositivo ha un livello di protezione IP40, che può resistere a oggetti solidi più grandi di 1 mm e spruzzi d'acqua, garantendo il normale funzionamento in condizioni industriali generali.

Certificazione per aree pericolose: Vibration IQS450 è certificato ex ia ed ex na e la sua progettazione e costruzione gli consentono di operare in ambienti potenzialmente esplosivi, migliorando così la sicurezza e l'affidabilità quando si opera in aree pericolose.

Caratteristiche del prodotto

Condizionamento del segnale: Può essere utilizzato come condizionamento del segnale di alta qualità per i sensori di prossimità TQ. Converte il segnale proveniente dal sensore in una forma più adatta per l'ulteriore elaborazione e trasmissione, migliorando così la qualità e la stabilità del segnale.

Funzione di trasferimento configurabile: La funzione di trasferimento nel Vibration IQS450 è altamente configurabile e consente all'utente di regolare l'intervallo di misurazione, la sensibilità e la lunghezza totale del sistema di misurazione in base a criteri applicativi specifici. Ciò migliora la versatilità del dispositivo, consentendogli di adattarsi a diverse modalità di misurazione e configurazioni di sensori per ottenere risultati di misurazione accurati e affidabili.

Opzioni di uscita per segnalazione a lunga/media distanza: Vibration IQS450 offre un'ampia gamma di opzioni di segnalazione, inclusa l'uscita di corrente per la segnalazione a lunga distanza o le opzioni di uscita di tensione per la media distanza. L'uscita in corrente è ideale per situazioni in cui la trasmissione del segnale è maggiormente influenzata da resistenza e interferenze su lunghe distanze, mentre l'uscita in tensione soddisfa l'effettiva integrità per la trasmissione su distanze più brevi.

Compatibility with VM600 Systems: Vibration IQS450 si collega nativamente al sistema VM600, un sistema completo di protezione e monitoraggio dei macchinari. Questa compatibilità garantisce un'integrazione perfetta e affidabile nelle configurazioni di monitoraggio esistenti, facilitando la funzionalità operativa e migliorando l'elaborazione e la gestione dei dati.

Diagnostica integrata: Il dispositivo può includere una diagnostica integrata che monitora continuamente lo stato del sistema di misurazione, inclusi il sensore, il cavo e il condizionatore di segnale stesso. Ciò aiuta a individuare guasti o anomalie prematuri del sistema, consentendo una risposta tempestiva alla manutenzione e riducendo al minimo i tempi di inattività.

Applicazioni

Usi aerospaziali: Il Vibration IQS450 è ampiamente utilizzato nel settore aerospaziale per monitorare le vibrazioni delle pale e il gioco delle punte a livello dei motori degli aerei. Queste impostazioni forniscono un avviso tempestivo di possibili guasti e incoraggiano la manutenzione predittiva monitorando continuamente parametri come la distanza della punta della pala e i livelli di vibrazione, garantendo un funzionamento sicuro e regolare dei motori degli aerei.

Power Generation: Il Vibration IQS450 può essere utilizzato nelle centrali termiche, idroelettriche e nucleari per monitorare le vibrazioni delle pale delle turbine e la prossimità delle apparecchiature. Consente alle apparecchiature di generazione di energia di raggiungere prestazioni e affidabilità ottimali, prevenire guasti e risparmiare sui costi di manutenzione.

Produzione industriale: In vari processi di produzione industriale come la produzione automobilistica, Vibration IQS450 viene utilizzato per monitorare le vibrazioni e la vicinanza delle apparecchiature di produzione, inclusi motori, pompe e nastri trasportatori. Questo monitoraggio consente ai produttori di rilevare e correggere i problemi meccanici in una fase iniziale, migliorando così l'efficienza della produzione, riducendo i tempi di fermo e migliorando la qualità del prodotto.

Industria del petrolio e del gas: Il Vibration IQS450 viene utilizzato nelle attività di esplorazione e produzione nei giacimenti di petrolio e gas in condizioni estremamente competitive ed esplosive.
