TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

Panoramica del prodotto

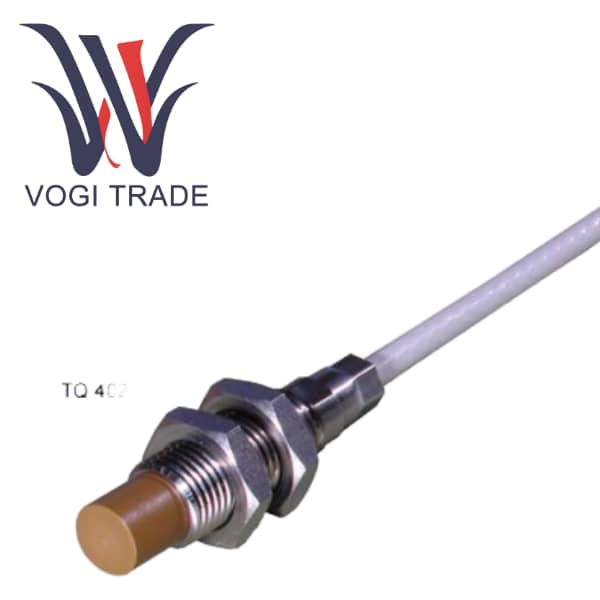

Il TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 è un sensore di prossimità senza contatto della linea di prodotti vibrometri, progettato specificamente per la misurazione ad alta precisione di spostamento relativo, vibrazione e posizione in macchinari rotanti. Se abbinato al regolatore di segnale IQS900 e alla prolunga EA402, costituisce parte del sistema di misurazione della calibrazione. Questo sistema è ampiamente applicato in applicazioni chiave nella produzione di energia, petrolio e gas e nei settori industriali per la protezione meccanica e il monitoraggio delle condizioni.

Specifiche e parametri del prodotto

Numero ordine      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             Ambiente standard (area non pericolosa)

B1             Filettatura metrica M10 × 1

C075         Lunghezza del veicolo = 75 millimetri

D000         Lunghezza non filettata = 0 millimetri

E050         Lunghezza totale del cavo = 5,0 m

F2             Protezione opzionale = Tubo flessibile in acciaio inox con guaina in FEP

G050         Lunghezza tubo = 0,5 m

H05           La lunghezza totale del sistema = 5 metri

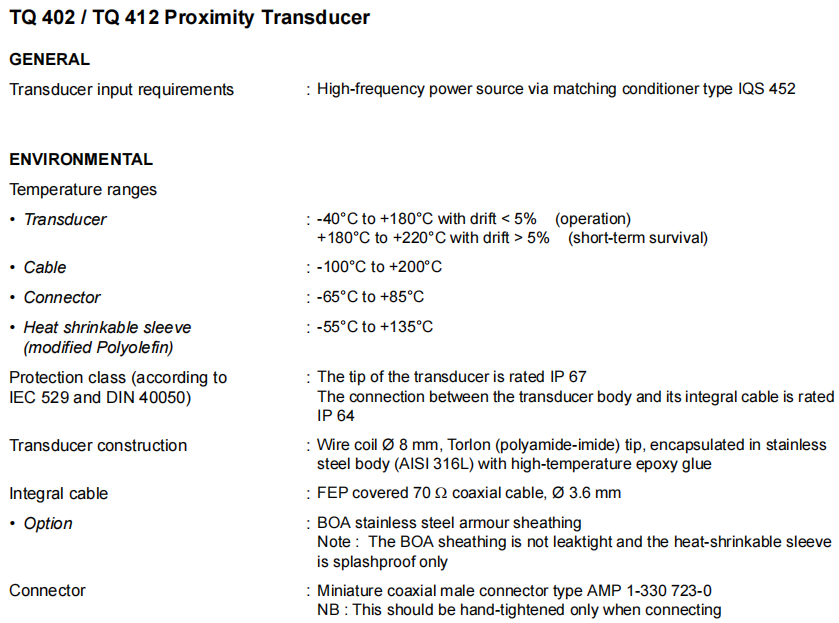

Principali specifiche

Principio di misurazione                  Correnti parassite

Campo di misurazione                     2 mm o 4 mm                        a seconda della configurazione di IQS900

Sensibilità                                   8 mv /μm o 4 mv /μm             tensione in uscita

                                                 Uscita in corrente da 2,5 µA/μm o 1,25 µA/μm

Risposta in frequenza                    Da CC a 20 kHz                           -3 dB

Temperatura di esercizio                Da -40°C a +180°C                    Temperatura di sopravvivenza a breve termine fino a +220°C

Linearità                                    Visualizza la curva delle prestazioni      pagine 8-9

Grado di protezione                        IP68                                      punta e cavo del sensore

Connettore                                 Micro coassiale autobloccante

Caratteristiche funzionali del prodotto

Misurazione senza contatto ad alta precisione basata sul principio delle correnti parassite

La tecnologia principale si basa sul principio dell'induzione elettromagnetica. La bobina all'interno della sonda del sensore genera un campo elettromagnetico ad alta frequenza. Quando ci si avvicina a un bersaglio metallico, sulla superficie del bersaglio verranno indotte correnti parassite, influenzando così l'impedenza della bobina. Questa variazione di impedenza viene misurata dal condizionatore di segnale IQS900 e convertita linearmente in un segnale di tensione o corrente proporzionale al divario.

Il vantaggio principale risiede nella sua natura completamente senza contatto, che evita l'attrito e l'usura con la parte testata e ha una durata teorica infinita. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 è particolarmente adatto per misurare le vibrazioni e lo spostamento di macchinari rotanti ad alta velocità, senza imporre carico aggiuntivo o usura sulle apparecchiature operative.

Eccezionale adattabilità ambientale e robustezza

L'intervallo di temperature operative estremamente ampio consente al corpo del sensore di funzionare in un intervallo di temperature compreso tra -40°C e +180°C e può resistere fino a 220°C a breve termine. Ciò consente ai trasduttori di prossimità di essere installati direttamente vicino a componenti ad alta temperatura come turbine a vapore e turbine a gas senza la necessità di complessi sistemi di raffreddamento.

La robusta struttura fisica è caratterizzata da una testa della sonda realizzata in materiale Torlon® (poliammide-immide), un tecnopolimero ad alte prestazioni con resistenza meccanica, resistenza all'usura e resistenza alle alte temperature estremamente elevate. Il guscio è realizzato in acciaio inossidabile AISI 316L, garantendo un'eccellente resistenza alla corrosione.

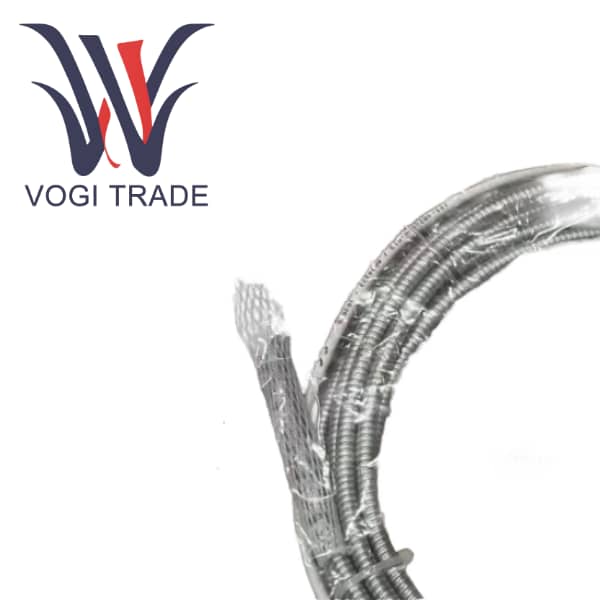

La potente capacità di protezione è ottenuta grazie alla testa del sensore e al cavo integrato che raggiungono un livello di protezione IP68, che è completamente a prova di polvere e può essere immerso in acqua per lungo tempo. Può far fronte ad ambienti industriali difficili come umidità, macchie di olio e polvere. Il tubo flessibile opzionale in acciaio inossidabile con guaina in FEP per TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 fornisce una protezione aggiuntiva contro urti, pressione, graffi e corrosione chimica.
