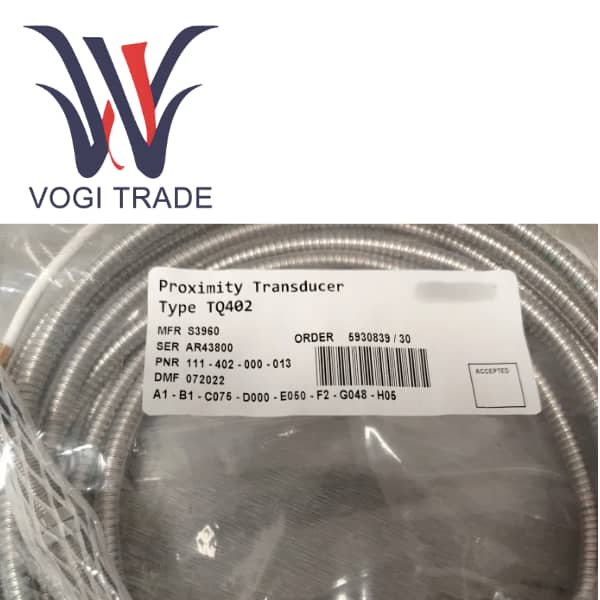

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

Panoramica del prodotto

Il TQ402 è un sensore di spostamento a correnti parassite senza contatto ad alte prestazioni della linea di prodotti Vibra-Meter di Meggit. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 è un componente di misurazione fondamentale dei sistemi di protezione delle macchine (MMS) e di monitoraggio delle condizioni (CMS), progettato specificamente per misurare con precisione la vibrazione radiale e lo spostamento assiale degli alberi di macchinari rotanti come turbine a vapore, compressori e pompe.

Questo specifico numero d'ordine definisce una configurazione del sensore adatta agli ambienti industriali standard, caratterizzata da una custodia di media lunghezza e un cavo integrato da 5 metri. Questa configurazione non viene fornita con un tubo protettivo esterno, il che significa che è più adatta per l'installazione in ambienti in cui i cavi dei sensori possono essere completamente protetti (ad esempio attraverso condotti o passerelle portacavi) ed è una soluzione economica ed efficiente. Se abbinato al condizionatore di segnale IQS900, forma una catena di misura completa e calibrata, rinomata per la sua elevata affidabilità e precisione.

Specifiche e parametri del prodotto

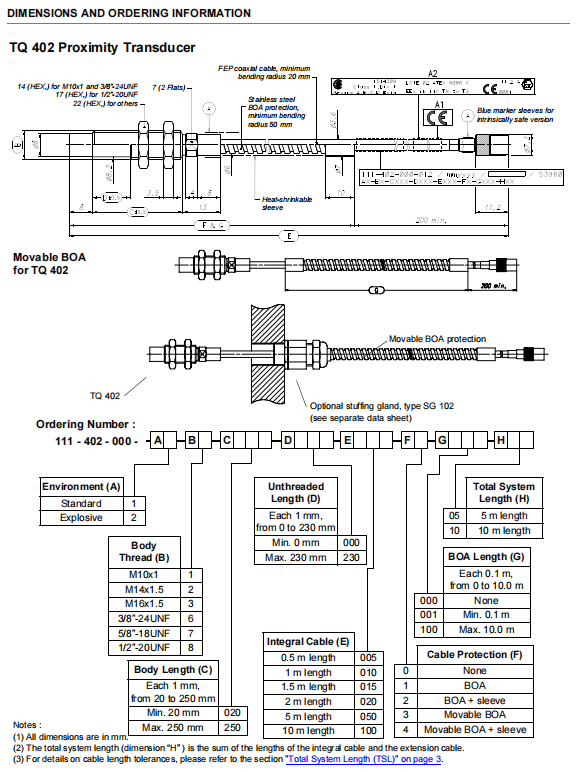

Analisi dettagliata della configurazione del numero d'ordine

A1                   Standard ambientali: applicabili ad aree non pericolose, ovvero ambienti industriali generali

B1                   Filettatura guscio: filettatura metrica M10 x 1, che è la dimensione di installazione più universale e comune in tutto il mondo, facilitando l'approvvigionamento e l'installazione.

C042               Lunghezza della calotta: 42 mm. Questa lunghezza ridotta del guscio è particolarmente adatta per l'uso in situazioni con spazio di installazione limitato, come quando la sporgenza di installazione è relativamente poco profonda.

D000               Lunghezza filettata -0 mm, indica che la filettatura attraversa l'intero alloggiamento del sensore.

E050               Lunghezza cavo integrato: 5,0 metri. Questa lunghezza consente al sensore di avere una sufficiente flessibilità di cablaggio senza l'uso immediato di prolunghe, consentendone il collegamento dalla scatola di giunzione del dispositivo ad un condizionatore di segnale a distanza maggiore.

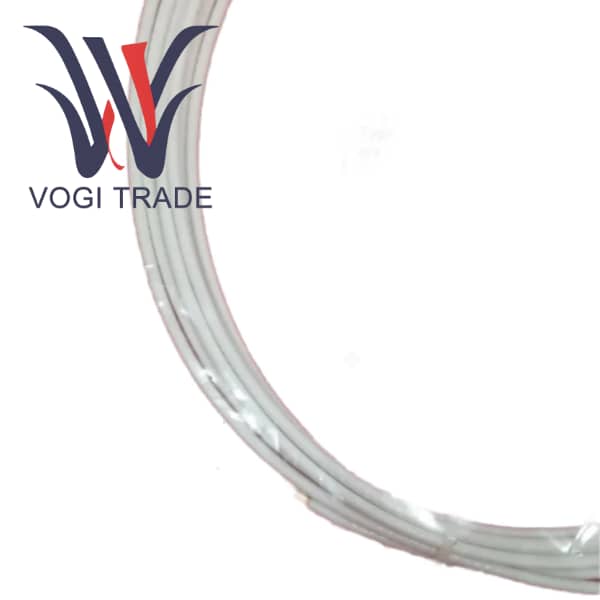

F0                  Protezione opzionale: nessuna. Il cavo è un cavo coassiale standard rivestito in FEP senza tubi metallici flessibili in acciaio inossidabile o guaine aggiuntive.

G000               Lunghezza tubo flessibile -0 metri, confermando tubo non protetto.

H05                Lunghezza totale del sistema - 5 metri. Indica che la lunghezza totale di questa catena di misurazione è di 5 metri e viene utilizzato solo il cavo integrato fornito con il sensore.

Prestazioni chiave e parametri fisici

Principio di misurazione                 Effetto delle correnti parassite

Intervallo di misurazione lineare           2 mm o 4 mm (a seconda dell'opzione di condizionamento IQS900 fornita con esso)

Sensibilità

Uscita in tensione                             8 mV/μm (corrispondente a un intervallo di 2 mm) o 4 mV/μm (corrispondente a un intervallo di 4 mm)

Risposta in frequenza                     Da CC a 20 kHz (-3 dB)

Temperatura operativa

Sonda sensore                              Da -40°C a +180°C

Cavi e connettori                 da -40°C a +120°C

Linearità                                    Fare riferimento alle curve prestazionali alle pagine 8-9 della scheda tecnica. L'errore tipico all'interno dell'intervallo lineare è estremamente piccolo.

Grado di protezione                         IP68 (testa sensore e tratto di cavo integrato).

Connettore                                  Connettore micro coassiale autobloccante.

Materiale target                           Acciaio conduttivo magnetico. Il materiale di calibrazione standard è l'acciaio equivalente di VCL 140 / AISI 4140.

Caratteristiche funzionali del prodotto

Integrazione di sistema avanzata e funzioni diagnostiche (ottenute tramite IQS900)

I componenti sono completamente intercambiabili. I cavi TQ402, EA402 e il condizionatore di segnale IQS900 sono calibrati come un sistema integrato. Quando un componente è danneggiato, la parte dello stesso modello può essere sostituita direttamente senza ricalibrare l'intero sistema, il che semplifica notevolmente il processo di manutenzione e riduce i costi di inventario.

Quando l'IQS900 è dotato della funzione diagnostica (opzione di ordine C2), il sistema può monitorare la bobina del sensore, l'integrità del cavo, lo stato della connessione e lo stato del condizionatore stesso in tempo reale. Una volta rilevato un problema (come un circuito aperto o un cortocircuito), verrà immediatamente inviato un allarme al sistema di monitoraggio emettendo un segnale di corrente o tensione oltre l'intervallo normale (come >-15,5 mA o <-20,5 mA), ottenendo una manutenzione predittiva.

L'IQS900 con diagnostica del livello di integrità della sicurezza (SIL) è progettato in conformità agli standard SIL 2 (IEC 61508) e può essere utilizzato direttamente nei sistemi di sicurezza come parte della protezione della macchina per aiutare a prevenire guasti catastrofici.

Prestazioni elettriche eccezionali

L'ampia risposta in frequenza da CC a 20 kHz (-3 dB) consente al TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05 non solo di misurare spostamenti che cambiano lentamente (come la posizione assiale), ma anche di catturare con precisione le vibrazioni causate da disallineamento, squilibrio, ingranamento degli ingranaggi, ecc. in apparecchiature rotanti ad alta velocità, fornendo dati ricchi per la diagnosi dei guasti.

Elevato rapporto segnale-rumore e capacità anti-interferenza. Il design ottimizzato del circuito e la tecnologia di schermatura, combinati con la migliore compatibilità elettromagnetica (EMC) dell'IQS900, garantiscono l'uscita di segnali stabili e a basso rumore anche in ambienti elettromagnetici industriali complessi.

L'uscita flessibile e l'alimentatore supportano l'uscita di corrente a 2 fili (loop 4-20 mA, forte anti-interferenza, adatto per la trasmissione remota) e l'uscita di tensione a 3 fili (buona risposta dinamica, adatta per la misurazione delle vibrazioni ad alta frequenza) e possono essere direttamente compatibili con i sistemi di monitoraggio tradizionali come VM600 e VibroSmart.
