MPC4200-510-070-113

Caratteristica del prodotto

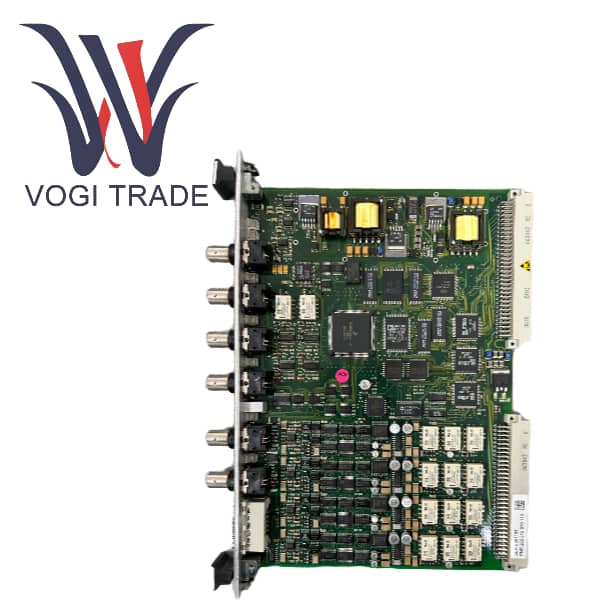

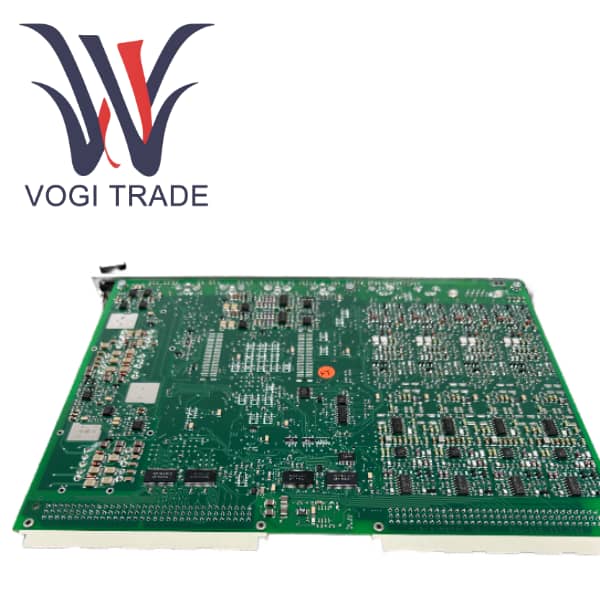

L'MPC4 (modello: 200-510-070-113) è l'unità di elaborazione principale del sistema di protezione meccanica serie VM600 nella linea di prodotti VM. Si tratta di una potente scheda di protezione meccanica continuamente online che adotta una tecnologia avanzata di elaborazione del segnale digitale e viene utilizzata per il monitoraggio e la protezione in tempo reale di apparecchiature rotanti critiche.

Questo modello appartiene alla prima versione hardware della versione "standard" (versione Hardware 113) ed è una delle schede singole più classiche e diffuse del sistema VM600. Deve essere utilizzato insieme alla scheda di ingresso/uscita IOC4T per formare insieme un canale di monitoraggio completo. La funzione principale di MPC4 200-510-070-113 è quella di elaborare simultaneamente quattro segnali dinamici (come vibrazione e spostamento) e due segnali chiave (velocità di rotazione) e, attraverso valori di impostazione dell'allarme programmabili, la scheda di protezione del macchinario emette tempestivamente segnali di allarme o di arresto in caso di malfunzionamento dell'apparecchiatura, prevenendo danni all'apparecchiatura.

Specifiche e parametri del prodotto

Tipo di prodotto                                         Scheda di protezione meccanica MPC4 (versione standard)

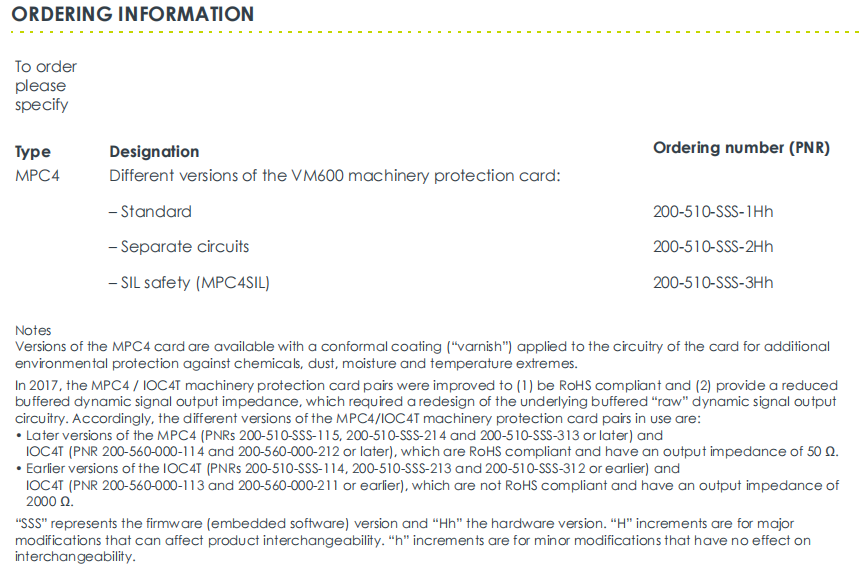

Versione hardware                                  113 (versione precedente, per i dettagli vedere la descrizione seguente)

I requisiti corrispondenti                           devono essere utilizzati insieme alla scheda input/output IOC4T

Ingresso segnale dinamico

Numero di canali                               4

Tipo di ingresso                                             Tensione (da 0 a ±20 V CC) o corrente (da 0 a ±25 mA)

Impedenza di ingresso                                    200 kΩ

Gamma di frequenza                                    Da CC a 60 kHz (-3 dB, quando si condivide il bus Raw)

Intervallo di frequenza CA (elaborazione)              Da 0,1 Hz a 10 kHz

Rapporto di reiezione di modo comune (CMRR)      >60 dB a 50 Hz

Diafonia                                               -72 dB

Ingresso segnale chiave

Numero di canali                                2

Intervallo di tensione in ingresso                                Da 0,4 a 500 Vpp

Intervallo di velocità di rotazione                           Da 0,016 Hz a 50 kHz (ingresso); Da 1 a 65.535 giri/min (dopo l'elaborazione)

Modalità trigger                                         Trigger dalla soglia del fronte di salita/discesa del segnale

Uscita bufferizzata

Uscita "originale" del segnale dinamico               4 interfacce BNC sul pannello frontale

Impedenza di uscita                                  2000 Ω (una caratteristica della prima versione, 50 Ω nella nuova versione)

Gamma di frequenza                                    Da CC a 40 kHz (-3 dB)

Ambito del settore applicabile

Monitoraggio delle vibrazioni dell'albero, delle vibrazioni dei cuscinetti, dell'eccentricità, della fase chiave e dello spostamento di turbine a gas, turbine a vapore, turbine idrauliche e generatori eolici nell'energia elettrica.

Protezione completa per compressori di tubazioni di petrolio e gas, turbine di piattaforme offshore, unità di pompaggio e turbine a gas.

Sistemi di protezione per grandi apparecchiature rotanti ad alta velocità nella produzione industriale, come soffianti a turbina, compressori centrifughi e motori di grandi dimensioni.

L'aggiornamento e la manutenzione industriale tradizionale vengono effettuati come pezzi di ricambio per il gran numero di sistemi VM600 esistenti in servizio.
