MPC4200-510-070-112

Panoramica del prodotto

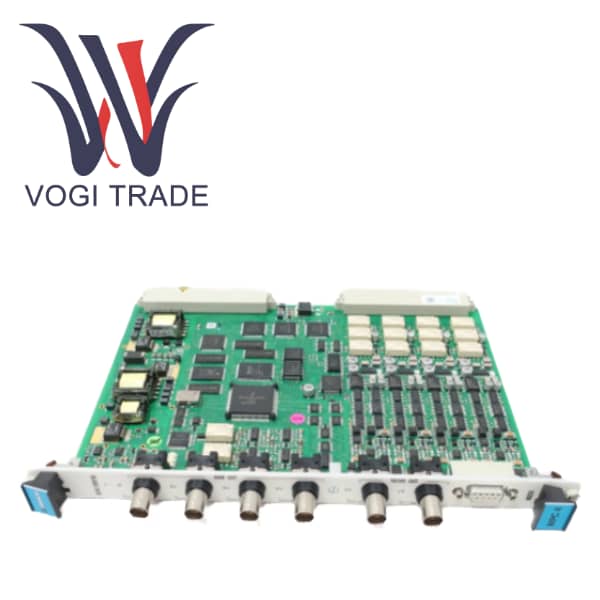

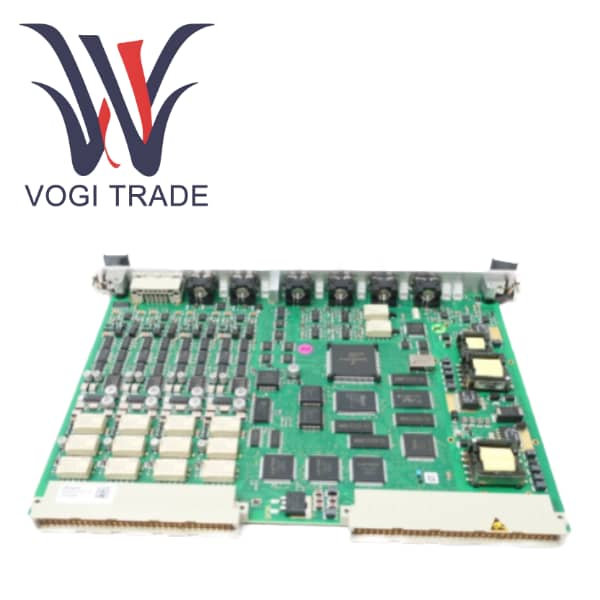

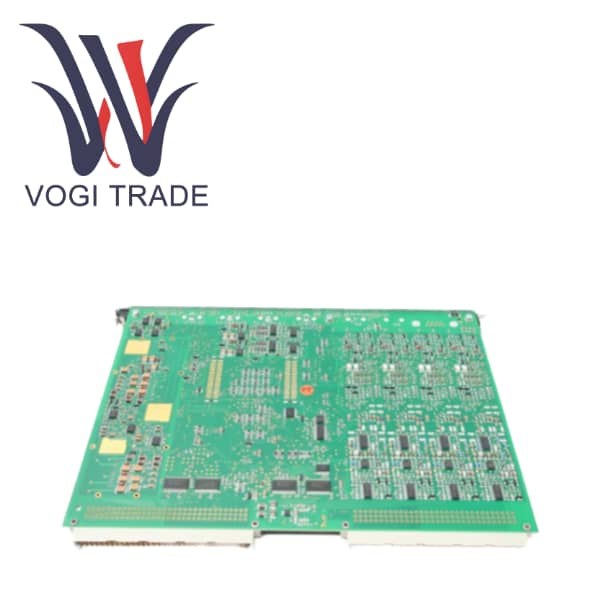

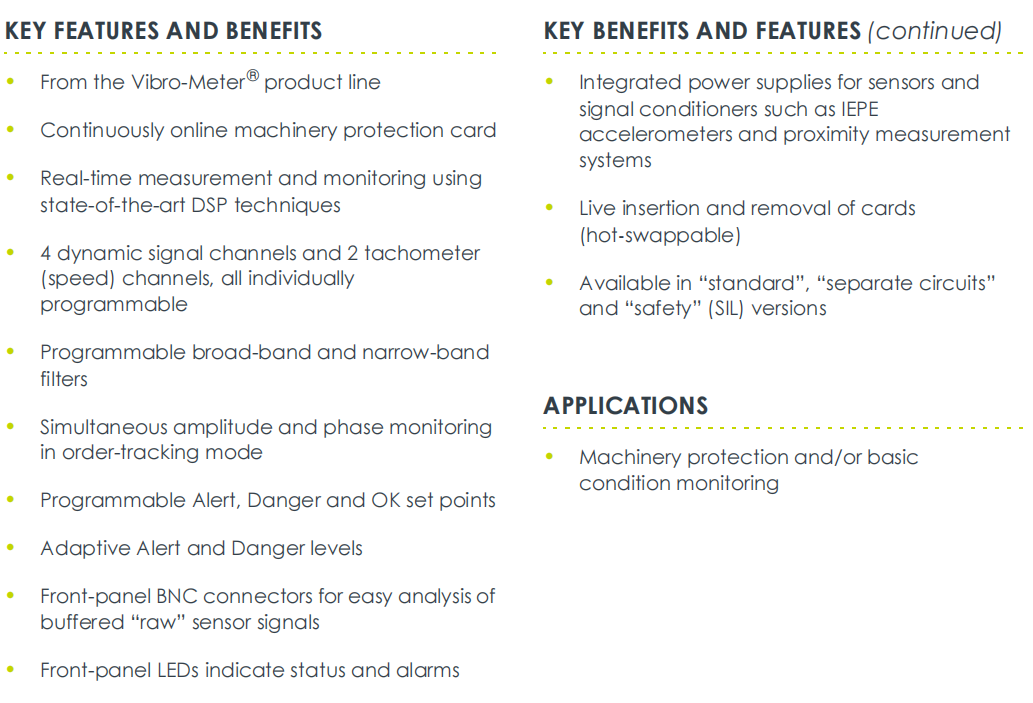

MPC4 200-510-070-112 è una scheda di protezione meccanica online continua ad alte prestazioni della linea di prodotti di misuratori di vibrazioni di Meget. La scheda di protezione del macchinario funge da elemento di elaborazione centrale nel sistema di protezione meccanica (MPS) serie VM600, utilizzato per il monitoraggio in tempo reale e la protezione di apparecchiature rotanti critiche in ambienti industriali difficili.

Il modello di decodifica fornisce informazioni chiave:

200-510: codice articolo di base della serie di schede MPC4.

070: Identificatore della versione firmware/software.

1: Indica la versione "standard", che fornisce tutte le funzioni.

12: Indica la versione hardware. Questa è una versione rivista in anticipo della carta, che contiene le implicazioni tecniche specifiche delineate nelle specifiche.

Questa versione "standard" dell'MPC4 è una scheda multifunzionale e completamente funzionale in grado di elaborare simultaneamente segnali di vibrazione/spostamento dinamici da quattro canali e segnali di velocità di rotazione (velocità) da due canali. Il design MPC4 200-510-070-112 fornisce una protezione affidabile per la macchina, prevenendo potenziali danni causati da vibrazioni, spostamento o velocità eccessivi.

Specifiche e parametri

Tipo di prodotto                                        Scheda di protezione meccanica MPC4 (versione standard, hardware Rev 12)

Forma                                                  Modulo 6U alto, largo 20 mm, adatto per rack serie VM600

Requisiti di sistema                              200-510-070-112 deve essere utilizzato come coppia di schede con una scheda di ingresso/uscita IOC4T compatibile

Ingresso segnale dinamico

Canali                                              4 canali programmabili indipendenti

Tipo di ingresso                                             Tensione (da 0 a ±20 V CC) o corrente (da 0 a ±25 mA)

Impedenza di ingresso                                   200 kΩ

Intervallo di frequenza CA (elaborazione)             Da 0,1 Hz a 10 kHz (non integrato); Da 2,5 Hz a 10 KHZ (integrato)

Rapporto di reiezione di modo comune (CMRR)     > 60 dB a 50 Hz

Diafonia                                              -72 dB, garantisce la separazione dei canali

Ingresso contagiri/velocità

Canale                                                2 canali dedicati

Intervallo di tensione in ingresso                               Da 0,4 a 500 Vpp

Intervallo di velocità                                         Da 1 a 65.535 giri/min (classificati in base ai denti dell'ingranaggio a impulsi)

Trigger                                                 Rilevamento fronte di salita/discesa configurabile

Bufferizzare l'uscita del segnale "originale".

Uscita                                                 4 canali dinamici e 2 canali tachimetrici possono essere collegati tramite il connettore BNC sul pannello frontale

Impedenza di uscita                                2000 Ω (una caratteristica fondamentale di questa prima versione hardware.) La funzione rivista successivamente era un'impedenza di 50 Ω

Risposta in frequenza                              Da CC a 40 kHz (-3 dB)

Alimentazione del sensore

Uscita in tensione                                     + 27,2 V, -27,2 V, + 15,0 V (±5%, valore massimo) per 25 mA

Uscita in corrente                                     4 mA per sensori di alimentazione loop

Funzione di elaborazione degli allarmi

Elaborazione a banda larga                              Filtri passa alto, passa basso e passa banda configurabili con pendenze comprese tra 6 e 60 dB per ottava

Elaborazione a banda stretta (tracciamento degli ordini)     Traccia ordini 1/3X, 1/2X, 1X, 2X, 3X, 4X con un filtro Q costante (Q=28)

Impostazioni allarme                                         Valori di impostazione allarme e pericolo completamente programmabili per ciascun canale, con ritardo, ritardo e blocco regolabili

Monitoraggio adattivo                                 I livelli di allarme possono essere adattati in base alla velocità della macchina o ad altri parametri esterni

Sistema OK                                              Monitoraggio continuo di circuiti aperti, cortocircuiti e altri guasti lungo l'intera catena di misura (sensori e cavi)

Tutela e certificazione ambientale

Temperatura di funzionamento                            da -25 ℃ a +65 ℃

Certificazioni                                         Certificazione CE, certificazione EAC. Conforme a IEC/EN 61000-6-2/4 (EMC) e IEC/EN 61010-1 (sicurezza elettrica)

Conforme agli standard RoHS               Questa prima versione hardware non è conforme agli standard RoHS

Sicurezza funzionale                                   MPC4 La versione "Standard" è stata certificata SIL 1 (IEC 61508) e PL c (ISO 13849-1), sebbene alcune funzioni (tachimetro, tracciamento) siano escluse da questa certificazione dell'applicazione di sicurezza

Comunicazione e configurazione

Interfaccia di configurazione                           Interfaccia RS-232 sul pannello frontale o bus VME (è necessaria la connessione Ethernet del controller rack CPLix)

Software di configurazione                           Software VM600 MP8x
