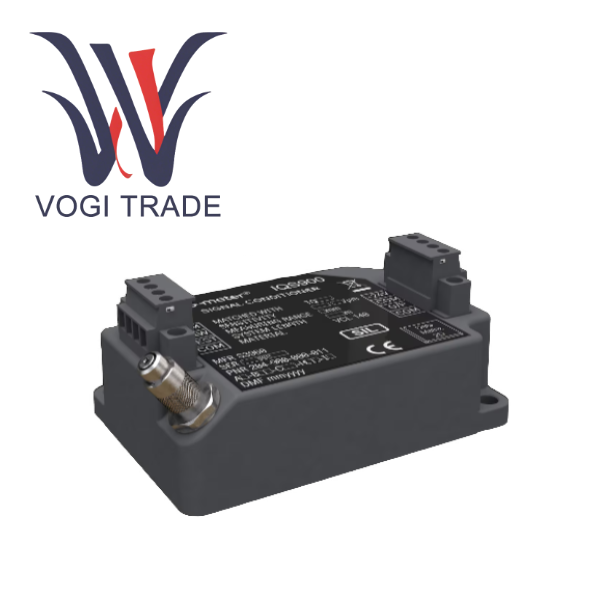

Marca: VibrometroDescrizione: condizionatore di segnaleCondizione: NuovoGaranzia: 1 annoQuantità inventario: 1Termine di pagamento: T/TPorto di spedizione: XiamenIQS900 204-900-000-011 A1-B23-C1-H05-I0 è progettato per il funzionamento con sensori di prossimità TQ vibrometro, ovvero sensori di prossimità senza contatto / catene di misurazione basati sul principio delle correnti parassite.
| Produzione |
Vibrometro |
| Numero di modello |
IQS900 |
| Numero d'ordine |
204-900-000-011 A1-B23-C1-H05-I0 |
| Catalogare |
Monitoraggio delle vibrazioni |
| Paese di origine |
Svizzera |
| CODICE SA |
8537109090 |
| Dimensione |
16 cm*16 cm*12 cm |
| Dimensione dell'imballaggio |
18 cm*18 cm*15 cm |
| Peso |
0,8 kg |
Panoramica del prodotto
Il condizionatore di segnale IQS900 è l'unità di elaborazione principale della nuova generazione di sistemi di misurazione di prossimità modulari ad alte prestazioni con il marchio Parker Meggitt Vibra-Meter. Il modello di prodotto 204-900-000-011 A1-B23-C1-H05-I0 rappresenta la sezione di elaborazione del segnale di una catena di misurazione completa e sistematicamente calibrata e deve essere utilizzato in combinazione con sonde a correnti parassite specifiche (come TQ902/TQ912) e cavi di prolunga (EA902). Forma un sistema completo di misurazione dello spostamento e delle vibrazioni senza contatto.

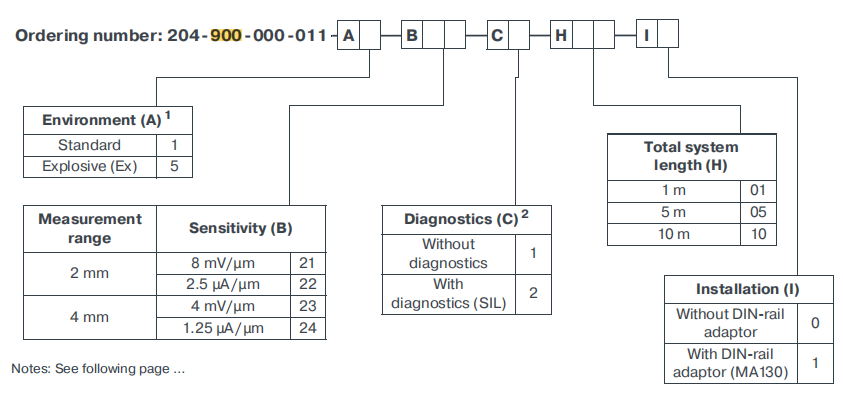

Analisi specifica del modello: 204-900-000-011 A1-B23-C1-H05-I0
A1 La versione ambientale è "Tipo Standard", adatta per aree non pericolose. Se IQS900 viene utilizzato in un ambiente esplosivo, è necessario selezionare A5 (tipo antideflagrante).
B23 Definisce l'intervallo di misurazione e la sensibilità. B23 rappresenta un campo di misura lineare di 4 millimetri, con un segnale di uscita in modalità tensione e una sensibilità di 4 mV/μm. Ciò significa che per ogni micron che si sposta il bersaglio, la tensione di uscita cambia di 4 millivolt.
C1 La funzione diagnostica è "Senza diagnosi". Questa è una versione base e non dispone delle funzioni di autocontrollo dei guasti del sensore/cavo integrati e di indicazione remota.
H05 La lunghezza totale del sistema è configurata come 5 metri. Ciò determina la lunghezza combinata del cavo integrato della sonda e del cavo di prolunga ad esso associato per garantire le prestazioni elettriche complessive ottimali del sistema.
I0 Il metodo di installazione è "senza adattatore per guida DIN", ovvero il condizionatore di segnale può essere installato direttamente utilizzando i fori di installazione integrati del corpo principale (2 viti M4).
Specifiche e parametri
Parametri elettrici e prestazionali
| Categoria dei parametri |
Descrizione delle specifiche |
Osservazioni/Condizioni |
| Configurazione dell'uscita |
uscita di tensione |
trasmissione a tre fili |
| Campo di misura lineare |
Da 0,3 mm a 4,3 mm |
Corrispondente ad un fondo scala di 4mm |
| Uscita su vasta scala |
Da -1,6 V a -17,6 V |
Voltaggio 16V |
| Sensibilità di uscita |
4 mV/μm |
Oppure 101,6 mV/mil |
| Tensione a gap zero |
-1,6 V (±5% |
L'obiettivo è a 0,3 mm |
| Tensione di fondo scala |
-17,6 V (±5%) |
L'obiettivo è a 4,3 mm |
| Risposta in frequenza |
Da CC a 20 kHz |
-3 punti dB |
| Impedenza di uscita |
< 100 Ω (CC |
Design a bassa impedenza, forte capacità di guida |
| Errore di linearità |
Guarda la curva delle prestazioni |
Il valore tipico rientra nel ±10% dell'intervallo |
| Deriva della temperatura |
< 5% F.S. |
Temperatura ambiente: da -30°C a +150°C |
| Calibrazione del sistema |
A +23°C ±5°C, con acciaio VCL 140 (1.7225) |
È possibile fornire curve personalizzate per calibrare altri materiali target |
Alta precisione e ampia risposta in frequenza, appositamente progettati per l'analisi dinamica
L'elaborazione del segnale a banda larga con una risposta in frequenza piatta da DC a 20kHz consente di catturare con precisione lo spettro completo del segnale, dallo spostamento estremamente lento dell'albero alle vibrazioni ad alta velocità. Ciò è fondamentale per la diagnosi precoce di guasti meccanici (come l'identificazione di squilibri, disallineamento, difetti dei cuscinetti, ecc. attraverso l'analisi spettrale).
Uscita a basso rumore e ad alta risoluzione, la modalità di uscita in tensione fornisce un intervallo di fondo scala di 16 V. Combinato con un design ad alto rapporto segnale-rumore, IQS900 204-900-000-011 A1-B23-C1-H05-I0 è in grado di distinguere le variazioni di spostamento a livello micrometrico, soddisfacendo i requisiti di precisione del monitoraggio delle vibrazioni in standard rigorosi come API 670.
