IQS900204-900-000-011 A1-B21-C1-H05-I1

Panoramica del prodotto

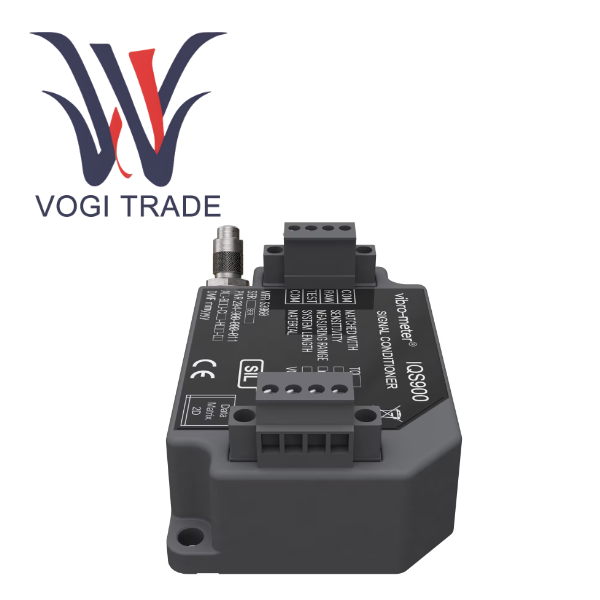

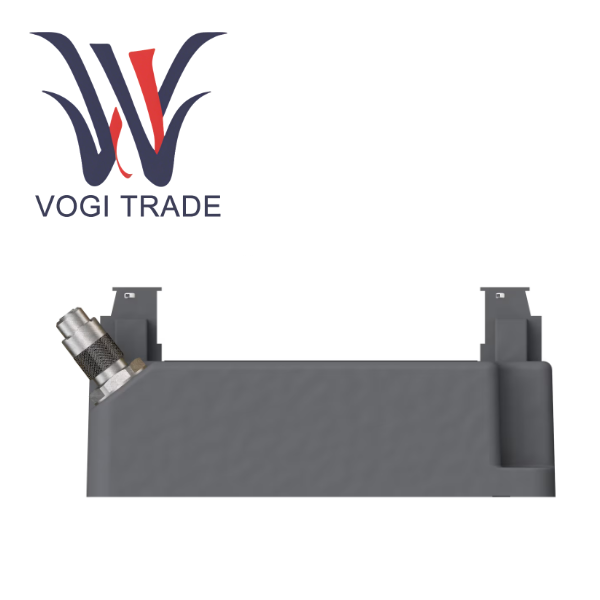

L'IQS900 204-900-000-011 A1-B21-C1-H05-I1 è un modem a segnale preciso. La funzione principale è quella di pilotare le sonde a correnti parassite serie TQ9xx in dotazione ed elaborare i minuscoli segnali elettrici restituiti dalle sonde. La bobina sulla testa della sonda genera un campo elettromagnetico ad alta frequenza sotto eccitazione. Quando questo campo agisce su un bersaglio metallico conduttivo (come un albero rotante), verranno indotte correnti parassite. Un leggero cambiamento nella distanza tra il bersaglio e la sonda causerà un cambiamento nel campo delle correnti parassite, che a sua volta altera l'impedenza della bobina della sonda. L'IQS900 rileva e demodula con precisione questa variazione di impedenza, convertendola linearmente in un segnale di uscita di tensione analogica standardizzata, che riflette direttamente e proporzionalmente il divario tra il target e la sonda. Analisi del modello specifico (204-900-000-011 A1-B21-C1-H05-I1):

A1       La versione ambientale è "Tipo Standard", adatta per aree industriali non pericolose (non antideflagranti).

B21     Sono definiti i parametri prestazionali principali. B21 rappresenta un intervallo di misurazione lineare di 2 millimetri, con un'uscita in modalità tensione e una sensibilità fino a 8 mV/μm. Ciò significa che per ogni micron che si muove il target, la tensione di uscita cambia di 8 millivolt, fornendo una risoluzione di spostamento e una precisione di misurazione estremamente elevate, rendendolo particolarmente adatto per il monitoraggio di variazioni minime delle vibrazioni.

C1      La funzione diagnostica è "Senza diagnosi". Si tratta di una versione base economica che non dispone della funzione di autocontrollo integrata (BIST) e non può indicare automaticamente a distanza guasti del sensore o del cavo.

H05    La lunghezza totale del sistema è configurata come 5 metri. Ciò specifica la lunghezza totale combinata del cavo integrato della sonda corrispondente e del cavo di prolunga per garantire prestazioni elettriche ottimali e precisione di calibrazione dell'intera catena di misurazione.

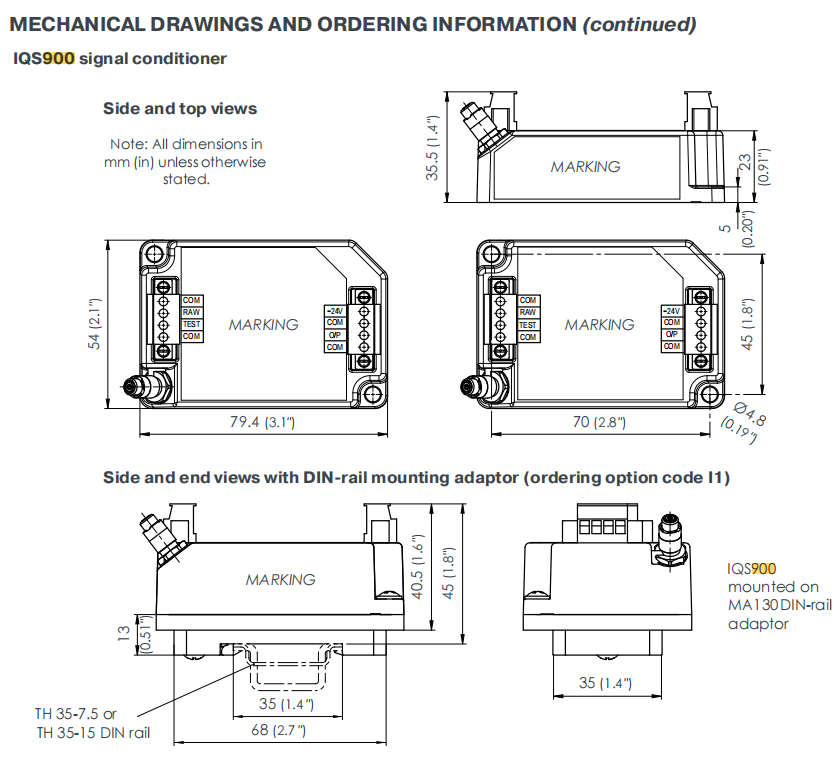

I1       Il metodo di installazione è "con adattatore per guida DIN". Il prodotto viene fornito con il kit di installazione MA130, che può essere installato direttamente sulla guida DIN standard TH35, semplificando notevolmente l'integrazione e il cablaggio all'interno del quadro elettrico.

specifiche e parametri

Caratteristiche funzionali del prodotto

L'uscita di tensione a bassa impedenza garantisce un'eccellente fedeltà del segnale e compatibilità del sistema

La potente capacità di pilotaggio del carico può essere ottenuta con un'impedenza di uscita CC inferiore a 100 Ω, consentendo di pilotare facilmente cavi a lunga distanza e collegarsi direttamente a vari sistemi di acquisizione dati, barriere di isolamento o barriere di sicurezza senza preoccuparsi dell'attenuazione del segnale.

Semplificando l'integrazione e la modifica del sistema, le eccellenti caratteristiche di impedenza consentono all'IQS900 204-900-000-011 A1-B21-C1-H05-I1 di essere compatibile con la maggior parte degli isolatori di segnale di terze parti o barriere a sicurezza intrinseca presenti sul mercato, con una perdita di segnale minima (ad esempio, se collegato a un isolatore con un'impedenza di ingresso di 10 kΩ, la perdita massima di segnale è solo dell'1% circa), riducendo la complessità e i costi di integrazione del sistema.

La comoda interfaccia di test in loco facilita il debug e la manutenzione rapidi

Il punto di monitoraggio del segnale originale, con un terminale di uscita RAW/COM indipendente, consente al personale di manutenzione di rilevare direttamente la qualità del segnale dalla sonda all'estremità di ingresso del regolatore senza interrompere il circuito di misurazione principale, individuando rapidamente guasti al sensore o al precavo.

La funzione di iniezione TEST di simulazione. Il terminale di ingresso TEST/COM supporta l'iniezione di segnali di test noti, che fluiranno attraverso l'intera catena di amplificazione del condizionatore e appariranno al terminale di uscita principale. Questa funzione può verificare in modo indipendente se il condizionatore di segnale stesso e il percorso back-end collegato al sistema di monitoraggio di livello superiore funzionano correttamente, ottenendo un rilevamento dei guasti "segmentato" e riducendo significativamente i tempi di inattività per il debug.
