IQS450 204-450-002-A2-B12-H10-I1

Cparametri minerali

Principio di misurazione: misurazione dello spostamento della corrente di corrente vorticosa senza contatto, secondo lo standard API 670.

Intervallo: da 0,2 mm a 2,2 mm (intervallo lineare).

Segnale di uscita (opzione B12):

Output di corrente: -15,5 mA (corrispondente da 0,2 mm) a -20,5 mA (corrispondente a 2,2 mm).

Gamma dinamica: 5 Ma.

Sensibilità: 2,5 μA/μm (62,5 μA/mil).

Risposta di frequenza: DC ~ 20 kHz (attentazione -3 dB).

Errore di linearità: <± 1% FS (vedere la curva delle prestazioni a pagina 5 del documento per i dettagli).

Interchangeabilità dei componenti: IQS450 204-450-000-002-A2-B12-H10-I1 Sonde, cavi di estensione e trasmettitori possono essere scambiati a piacimento.

Caratteristiche elettriche

Requisiti di alimentazione:

Tensione: da -20 V a -32 V DC (modalità di uscita corrente).

Corrente di lavoro: da -15.5 da -20,5 mA.

Impedenza di uscita: 500 Ω.

Protezione a corto circuito: supportato (massima corrente di corto circuito 45 mA).

Capacità / induttanza di uscita: 1 NF / 100 μH.

Configurazione meccanica e ambientale

Sonda (TQ401):

Materiale: Torlon® Sonde Head + AISI 316L in acciaio inossidabile.

Intervallo di temperatura: da -40 ° C a +180 ° C (operativo), +220 ° C (tolleranza a breve termine).

Livello di protezione: IP68 (testa della sonda).

Vibrazione / resistenza agli shock: 5G (10-500 Hz) / 15G (onda di mezza seno 11ms).

Sistema del cavo (H10):

Lunghezza totale: 10 m.

Combinazione standard: cavo della sonda da 1,5 m + 8,5 M Cavo di estensione EA401.

Tipo di cavo: cavo coassiale schermato FEP (Ø 2,65 mm o Ø 3,6 mm).

Trasmettitore (IQS450):

Intervallo di temperatura: da -35 ° C a +85 ° C (fare riferimento alla curva di derating a pagina 8 del documento).

Livello di protezione: IP40.

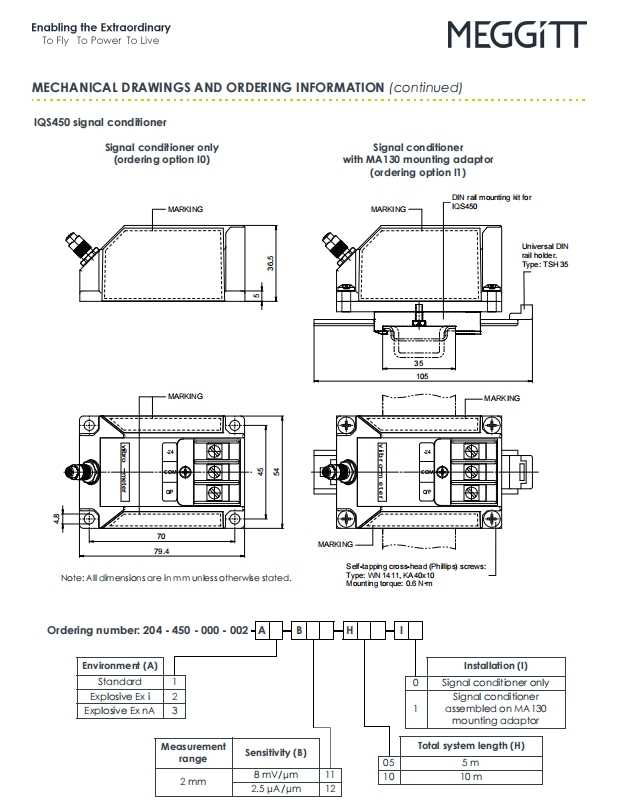

Configurazione di montaggio: contiene l'adattatore ferroviario MA130 (opzione I1, supporta il binario DIN Th35-7.5/15).
