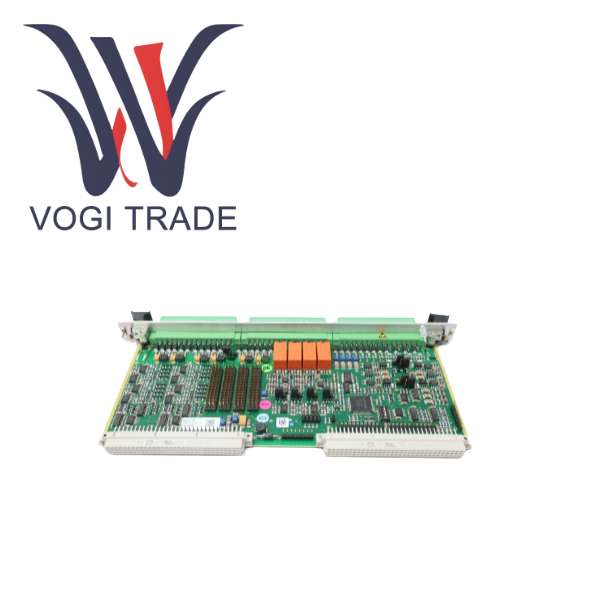

IOC4T 200-560-000-HHH

Ambito del settore applicabile

Essendo il componente I/O principale del sistema VM600, l'IOC4T 200-560-000-HHH è ampiamente utilizzato in tutti i settori che richiedono il monitoraggio continuo delle condizioni online e la protezione delle apparecchiature rotanti critiche.

In termini di energia e potenza, si concentra su turbine a vapore, generatori, pompe per l'acqua di alimentazione di caldaie e ventilatori in centrali termiche, idroelettriche e nucleari.

L'industria petrolchimica comprende compressori di grandi dimensioni, agitatori per reattori e pompe per condutture nelle raffinerie di petrolio, impianti chimici e impianti di lavorazione del gas naturale.

Laminatoi e soffianti nelle acciaierie, nel settore metallurgico e minerario, nonché frantoi, montacarichi e mulini nelle miniere.

Le industrie della fabbricazione della carta, del cemento e della costruzione navale dispongono rispettivamente di grandi macchine per la carta, forni rotanti e sistemi di propulsione marina.

Produzione generale, qualsiasi fabbrica che possiede risorse rotanti di grandi dimensioni e critiche e desidera istituire un sistema di manutenzione predittiva.

Confronto dettagliato di vantaggi e svantaggi

Vantaggi

Come parte di una coppia di carte dedicata, raggiunge un determinismo senza pari e una bassa latenza

Collaborazione a livello hardware, IOC4T 200-560-000-HHH comunica punto a punto con MPC4 tramite l'interfaccia Industry Pack, che è un protocollo di bus parallelo altamente ottimizzato e con sovraccarico ridotto. Ciò garantisce che l'intera catena dall'ingresso del segnale del sensore all'azione del relè di protezione abbia un ritardo deterministico a livello di microsecondi. Negli scenari di protezione meccanica che richiedono una risposta rapida, questa certezza non ha eguali nei sistemi generali di acquisizione dati.

Eliminando l'incertezza dello stack software, l'intera elaborazione del segnale e il giudizio logico vengono completati sul processore dedicato dell'MPC4, senza fare affidamento sulla pianificazione del sistema operativo generale. Ciò evita il jitter nei tempi di risposta causato dalla commutazione delle attività del sistema operativo o dalla congestione della rete, garantendo l'assoluta affidabilità della funzione di protezione.

L'integrazione di I/O ad alta densità riduce significativamente la complessità e i costi del sistema

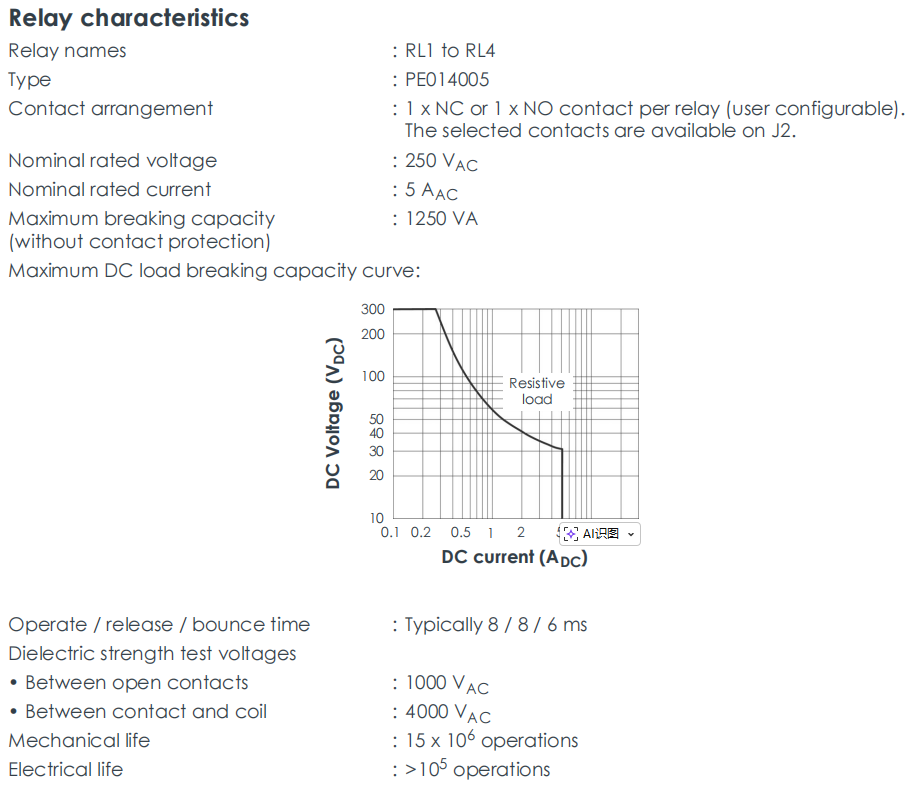

L'efficienza dello spazio è integrata su una scheda europea standard larga 20 mm, dotata di 4 ingressi di vibrazione, 2 ingressi di velocità, 4 relè, 4 uscite analogiche e 4 buffer di segnali grezzi. Questo design ad alta densità significa che il monitoraggio di una macchina complessa a quattro cuscinetti richiede solitamente solo una coppia di schede MPC4/IOC4T, risparmiando notevolmente preziosi slot nel rack.

Il cablaggio è semplificato, con tutti gli I/O concentrati sul retro della scheda e condotti attraverso tre morsettiere a vite standardizzate. Ciò rende il cablaggio in loco chiaro e ordinato, riduce la possibilità di errori di cablaggio e semplifica i futuri lavori di manutenzione e risoluzione dei problemi. Rispetto alla soluzione I/O distribuita, l'utilizzo dei cavi e il tempo di cablaggio sono notevolmente ridotti.

Svantaggio

Le dipendenze di abbinamento obbligatorie portano al blocco del sistema e alla rigidità dei costi

Il blocco del fornitore, 200-560-000-HHH dipende completamente dalla scheda MPC4 di Meggitt e dalla piattaforma VM600. Una volta scelta questa soluzione, la futura espansione dell'intero sistema di monitoraggio, l'approvvigionamento dei pezzi di ricambio e il supporto tecnico saranno tutti bloccati nell'ecosistema di Meggitt. Ciò limita la possibilità per gli utenti di adottare in futuro soluzioni di terze parti più convenienti o tecnologicamente avanzate.

Il costo dell'unità più piccola è elevato. L'unità funzionale più piccola del sistema è una coppia di carte. Anche se è necessario monitorare solo una semplice pompa monocuscinetto, è necessario acquistare l'intero set, con conseguenti costi unitari del canale molto elevati nelle applicazioni su piccola scala. Al contrario, i sistemi modulari di acquisizione dati universali possono acquistare canali secondo necessità.

Il limite di generazione della piattaforma, 200-560-000-HHH, è applicabile solo alla piattaforma VM600. Quando gli utenti desiderano migrare alla piattaforma VM600 Mk2 aggiornata per ottenere prestazioni più elevate o nuove funzionalità, tutte le schede IOC4T/MPC4 esistenti non possono essere riutilizzate, con conseguenti costi irrecuperabili.

Le trappole ingegneristiche nascoste causate dalle differenze nelle versioni hardware

L'impedenza di uscita di 2000Ω contro 50Ω è uno degli svantaggi più nascosti e pericolosi di questa linea di prodotti. Se gli ingegneri scoprono nella fase successiva del progetto che la versione precedente che stanno utilizzando non è in grado di pilotare il cavo del "segnale originale" a lunga distanza, dovranno affrontare costose rilavorazioni. Sostituisci tutte le schede IOC4T o aggiungi un amplificatore buffer esterno dietro ciascuna scheda.

Rischi di conformità RoHS, in regioni con rigide normative sulla protezione ambientale come l'Unione Europea e la Cina, l'utilizzo di versioni precedenti non conformi alla RoHS può far sì che l'intero progetto non superi l'accettazione o incorra in elevati costi di trattamento speciale quando l'apparecchiatura viene rottamata. Se la versione hardware successiva non viene specificata chiaramente durante l’approvvigionamento, ciò comporterà enormi rischi di conformità.
