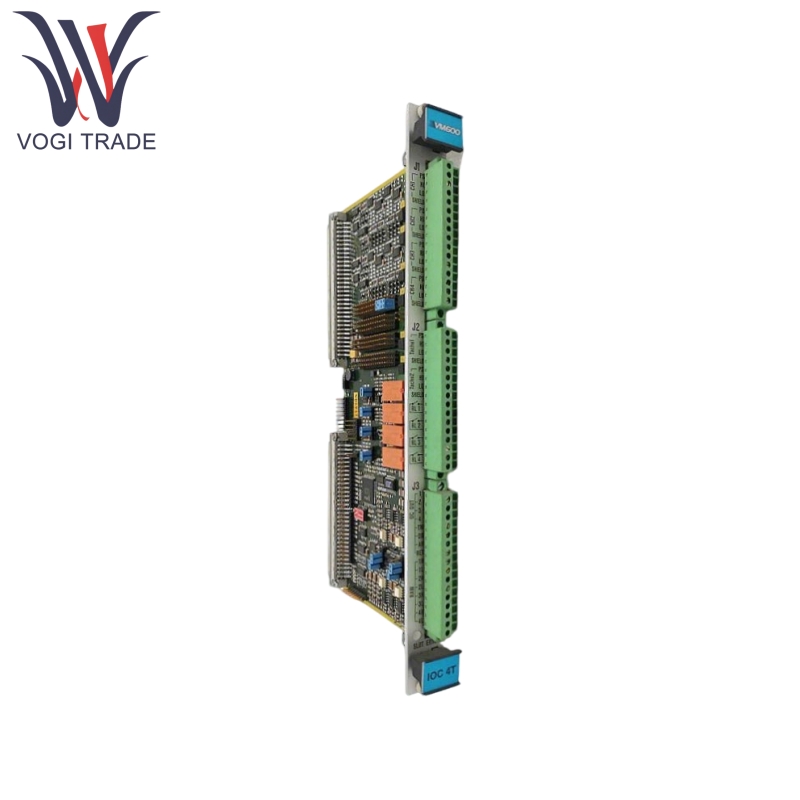

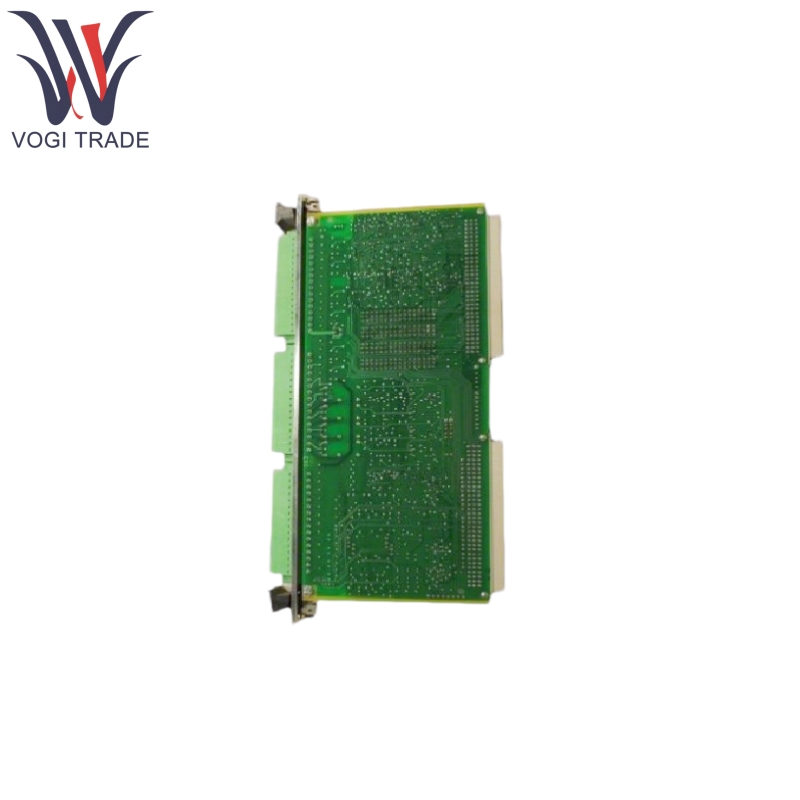

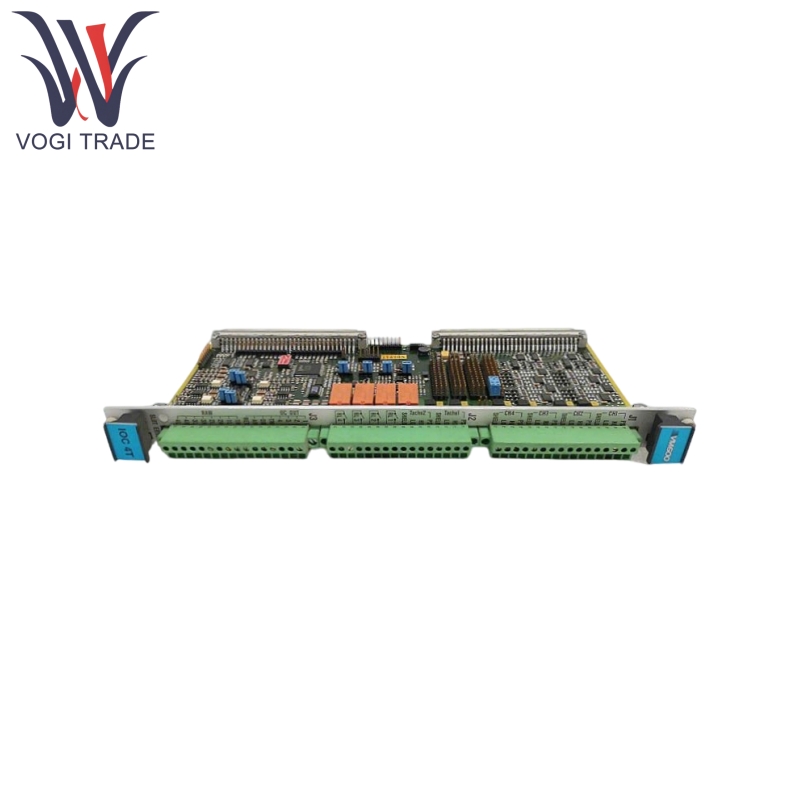

IC4T 200-560-000-111

Specifiche del prodotto

1. Ogni scheda IOC4T 200-560-000-111 è associata a una corrispondente scheda MPC4 ed è montata direttamente dietro di essa nel rack VM600 (ABE04X o ABE056). E LOC4T opera in modalità slave e comunica con MPC4, tramite il connettore P2, utilizzando un'interfaccia IP (Industry Pack (IP).

2. Il pannello frontale del LOC4T 200-560-000-000-11 (posteriore del VM600rack) contiene connettori della striscia terminale per il cablaggio ai cavi di trasmissione provenienti da catene di misurazione (sensori e /o condizionatori di segnale). I connettori a vite-terminali vengono anche utilizzati per inserire tutti i segnali e l'output di tutti i segnali a qualsiasi sistema di controllo esterno.

3. La scheda IOC4T 200-560-000-111 protegge tutti gli ingressi e le uscite rispetto alle interferenze elettromagnetiche (EMI) e alle spalle del segnale e soddisfa anche gli standard di compatibilità elettromagnetica (EMC).

4. IC4T 200-560-000-111 collega i segnali dinamici (vibrazioni) e velocità dai sensori a MPC4. Questi segnali, una volta elaborati, vengono passati indietro al IOC4T e resi disponibili sulla striscia terminale sul pannello anteriore (posteriore di VM600). Per i segnali dinamici, quattro convertitori da digitale ad analog (DAC) a bordo forniscono uscite di segnale calibrate nell'intervallo da 0 a 10 V. Inoltre, quattro convertitori di tensione a corrente di bordo consentono di fornire i segnali come uscite di corrente nell'intervallo da 4 a 20 mA (selezionabile per jumper).

5. IC4T 200-560-000-111 contiene quattro relè locali che possono essere attribuiti a qualsiasi specifico segnali di allarme sotto controllo del software. Ad esempio, questi possono essere utilizzati per segnalare un guasto MPC4 o un problema rilevato da un allarme comune (sensore OK, allarme e pericolo) in un'applicazione tipica.

Parametri del prodotto

Output analogici (DC):

Numero di uscita: 4 per scheda IOC4T (uno per canale di segnale dinamico MPC4)

Intervallo di segnale: uscita di corrente (da 4 a 20 mA) o uscita di tensione (da 0 a 10 V), selezionabile individualmente da un jumper sul IOC4T per ciascuna uscita (NOTA: per le uscite di corrente, l'uscita analogica è effettivamente guidata in un intervallo leggermente più ampio da 2 a 23 mA, proporzionale al segnale di ingresso.)

Precisione: ≤ ± 0,5%

Errore di linearità: ≤ ± 0,5%

Carico ammissibile sull'uscita:> 100 kΩ per uscita di tensione e <325 Ω per l'uscita di corrente

Caratteristiche del relè:

Nomi di relè: RL1 a RL4

Tipo: PE014005

Disposizione di contatto: 1 x NC o 1 x Nessun contatto per relè (configurabile utente). I contatti selezionati sono disponibili su J2

Tensione nominale nominale: 250 VAC

Corrente nominale nominale: 5 AAC

Capacità massima di rottura (senza protezione da contatto): 1250 VA

Tempo di gestione / rilascio / rimbalzo: in genere 8/8/6 ms

Tensioni di test di resistenza dielettrica:

tra i contatti aperti: 1000 VAC

tra contatto e bobina: 4000 VAC

Alimentatore su carta (input):

Fonte di alimentazione: alimentazione a rack VM600

Tensioni di alimentazione: +5 VDC e ± 12 VDC

Consumo da +5 VDC Supply: 1,5 W

Consumo da ± 12 VDC Fornitura: 0,7 W, più un ulteriore 0,25 W per uscita di corrente utilizzata
