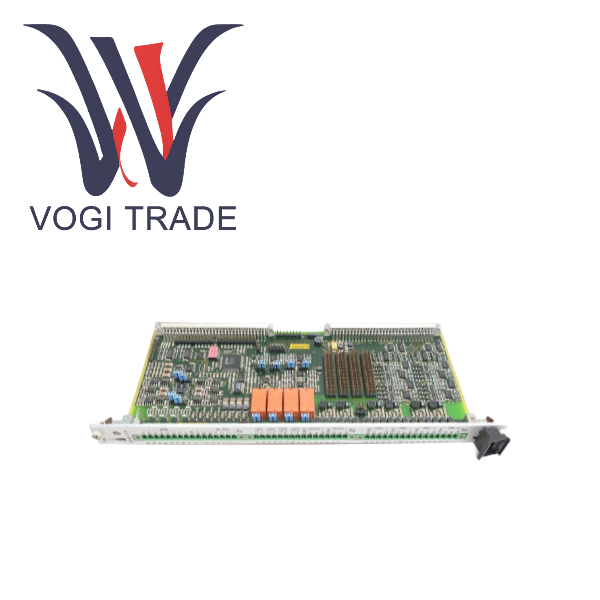

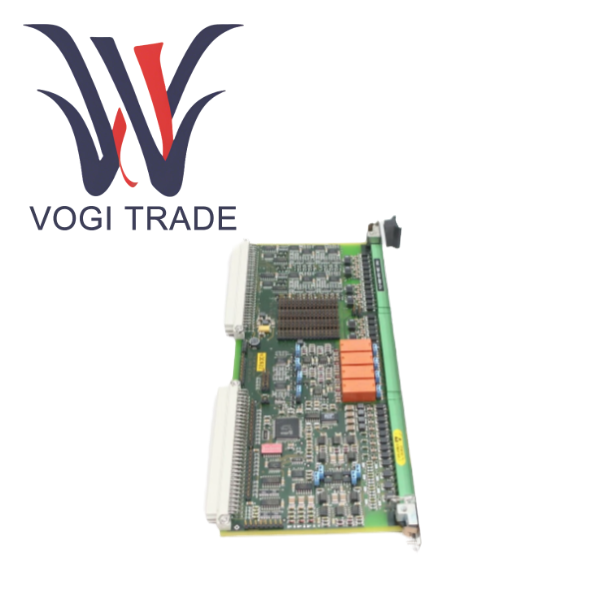

IOC4T 200-560-000-013

Panoramica del prodotto

IOC4T è una scheda di interfaccia di ingresso/uscita dedicata con altezza 6U progettata da Megite Sensing Systems per la piattaforma del sistema di monitoraggio delle condizioni e di protezione meccanica VM600. Il 200-560-000-013 non è un dispositivo autonomo ma deve essere accoppiato con l'MPC4 per formare una "coppia di schede MPC4/IOC4T" completa. In questa architettura, MPC4 è responsabile dell'acquisizione dati ad alta velocità, dell'analisi dei segnali e delle operazioni logiche di protezione, mentre IOC4T funge da ponte tra il "mondo fisico" e il "mondo digitale".

Numero ordine PNR   200-560-000-013

Tipo di carta                Versione standard

Specifiche e parametri del prodotto

Tipo di prodotto               Scheda ingresso/uscita VM600 IOC4T

Numero ordine PNR      200-560-000-013

Scheda principale corrispondente     MPC4

Tipo di versione               Edizione standard

Generazione hardware   Versione iniziale

Dimensioni fisiche    262 mm di altezza, 20 mm di larghezza, 125 mm di profondità

Peso                      Circa 0,25 kg

Modalità di alimentazione    +5 V CC e ±12 V CC sono forniti dal backplane del rack VM600

Consumo energetico tipico

+5 V CC                      1,5 W

±12 V CC                    0,95 W

Interfaccia esterna

J1                            Ingresso segnale dinamico a 4 canali

J2                            Ingresso velocità/fase a 2 canali + uscita contatto relè a 4 canali

J3                            Uscita analogica CC a 4 canali + ingresso di controllo digitale a 3 canali + uscita segnale originale bufferizzata a 4 canali

Canale di ingresso

Segnale dinamico                    4 canali, intervallo da -10 a 0 V CC

Segnale di velocità di rotazione         2 canali, che supportano onda sinusoidale o onda quadra

Segnale digitale DSI                  3 canali

Canale di uscita

Relè                                  4 canali, SPDT, l'utente può configurare normalmente aperto/normalmente chiuso

Uscita analogica                      4 canali, con opzioni 0-20 mA o 4-20 mA

Buffering del segnale originale   4 canali, uscita in tensione ad alta impedenza

Indicazione di stato                  LED ERRORE SLOT

Metodo di configurazione           La configurazione del software viene eseguita tramite il software VM600 MPSx. Alcune funzioni supportano le impostazioni dei ponticelli hardware

Conformità e Certificazione

Non conforme a Rohs

Conforme allo standard sulle vibrazioni IEC 60255-21-1 Classe 2

Supporta applicazioni di sicurezza funzionale IEC 61508 SIL 1
