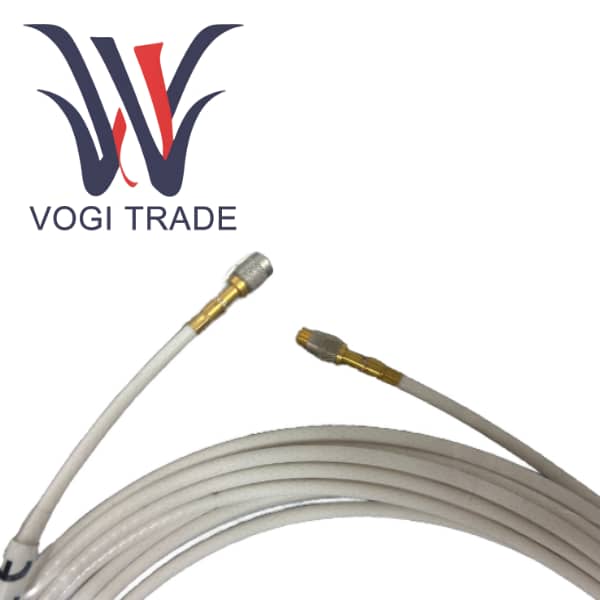

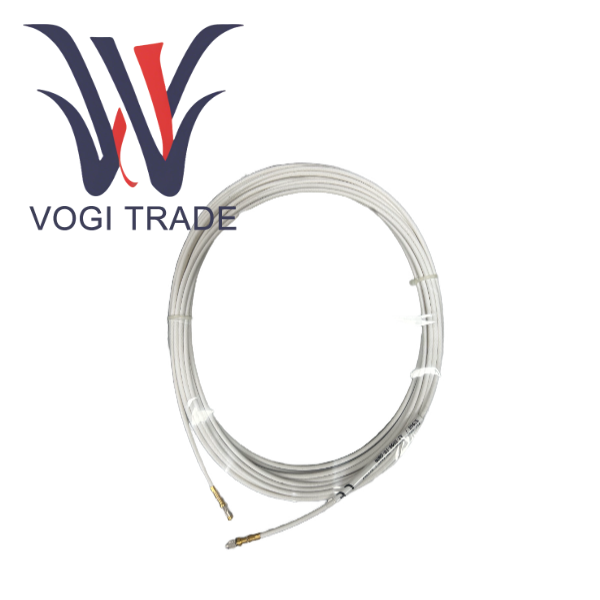

EA402913-402-000-013-A1-E050-F0-G000

Panoramica del prodotto

Modello 913-402-000-013-A1-E050-F0-G000

913-402-000    Modello base con cavo di prolunga EA402.

-013               A sicurezza intrinseca, Exi, adatto per aree a rischio di esplosione.

-A1                 Non esplicitamente indicato nel manuale, ma solitamente "A1" può riferirsi a un connettore specifico o a una variante di certificazione, che in questo contesto può essere considerata parte della versione Exi.

-E050             La lunghezza del cavo è di 5,0 metri.

-F0                 Nessuna guaina intrecciata in acciaio inossidabile

-G000             Nessuna protezione BOA

Caratteristiche funzionali del prodotto

Linea di trasmissione precisa dei parametri distribuiti

L'impedenza caratteristica di un cavo è determinata congiuntamente dal diametro del suo conduttore centrale, dalla costante dielettrica dello strato isolante e dalla struttura dello strato schermante. EA402 è prodotto precisamente per mantenere una tolleranza di 70Ω ± 1Ω. Questo valore non è scelto a caso ma, insieme all'induttanza della bobina della sonda TQ e al circuito di oscillazione del preamplificatore IQS 452, forma un circuito risonante LC con una frequenza di risonanza di circa 1 MHz. Qualsiasi deviazione di impedenza modificherà il valore Q e il punto di risonanza del circuito, influenzando direttamente la sensibilità e la linearità del sistema.

La capacità distribuita è bassa e stabile e la capacità distribuita per metro di cavo è rigorosamente controllata. La capacità totale dell'intera catena di misura è un valore di progetto fisso. La calibrazione del preamplificatore si basa proprio su questa capacità totale. Se viene utilizzata la lunghezza o il modello di cavo sbagliato, la capacità totale cambierà, il che porterà a:

La deriva della sensibilità si verifica quando cambia la relazione proporzionale tra la tensione di uscita e lo spostamento effettivo.

L'offset del campo lineare, in cui si sposta la zona di misurazione lineare effettiva, può comportare il superamento della zona lineare anche nella normale posizione operativa.

La stabilità della temperatura si deteriora e la velocità di variazione della capacità del cavo con la temperatura influenzerà le prestazioni di deriva termica dell'intero sistema.

Eccezionale fedeltà del segnale, 913-402-000-013-A1-E050-F0-G000 funge da ponte che collega la sonda e il preamplificatore. L'EA402 deve garantire che il segnale abbia la minima attenuazione di ampiezza, la più bassa distorsione di fase e la minima introduzione di rumore durante la trasmissione. L'isolamento in FEP espanso di alta qualità e la schermatura intrecciata a doppio strato raggiungono congiuntamente questo obiettivo, garantendo la precisione delle misurazioni di vibrazioni e spostamenti inferiori al micron.

Meccanismi di sicurezza a livello di sistema intrinsecamente sicuri

Il cavo EA402 Exi in sé non "genera" sicurezza come collegamento chiave nel circuito di limitazione dell'energia, ma è un componente dell'intero circuito a sicurezza intrinseca. Il 913-402-000-013-A1-E050-F0-G000 deve funzionare insieme al preamplificatore IQS 452. Il preamplificatore integra internamente circuiti di limitazione della tensione, di corrente e di isolamento. Questi circuiti limitano l'energia proveniente dalla zona di sicurezza ad un livello estremamente basso e poi la forniscono alla sonda TQ situata nella zona pericolosa attraverso il cavo EA402.

Le buste segnaletiche blu sono requisiti obbligatori in standard come IEC 60079-14. La sua esistenza stabilisce una chiara identità visiva del confine di sicurezza. Sul posto, ogni linea contrassegnata in blu è considerata una "linea a sicurezza intrinseca", il che significa:

Per il funzionamento possono essere utilizzati solo strumenti certificati a sicurezza intrinseca.

L'EA402 non deve essere scollegato o collegato quando è acceso.

913-402-000-013-A1-E050-F0-G000 deve essere rigorosamente isolato fisicamente dai circuiti non a sicurezza intrinseca. Questa codifica a colori standardizzata è l'ultima linea di difesa contro l'errore umano e per garantire la sicurezza della vita.

Anche nella peggiore condizione di guasto singolo, l'energia limitata dal preamplificatore non è sufficiente per accendere una specifica miscela di gas esplosiva. Anche la struttura fisica del cavo EA402 è stata calcolata per garantire che non diventi una fonte di accensione a causa di sovracorrente.

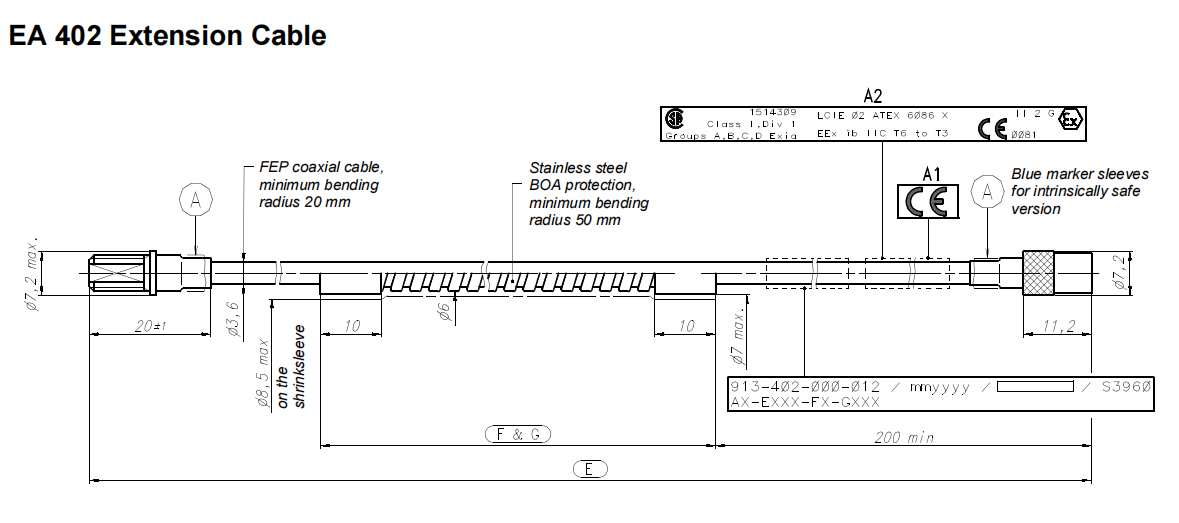

Per ulteriori informazioni sulla scheda tecnica EA402, fare clic sulla scheda tecnica seguente.
