CA202 144-202-000-126

Panoramica del prodotto

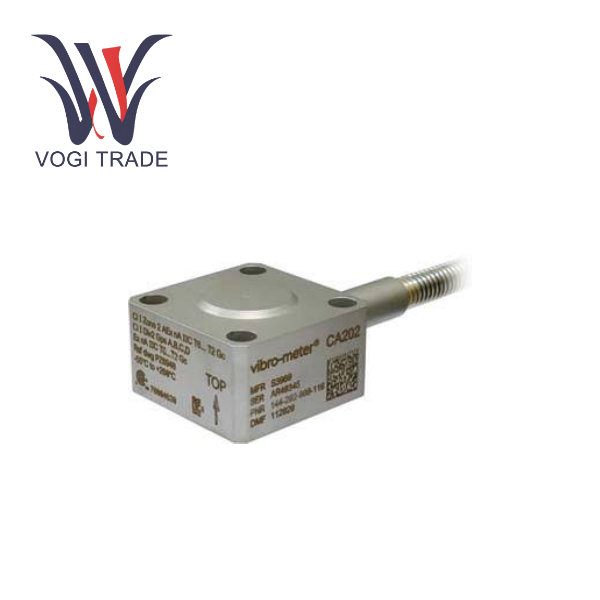

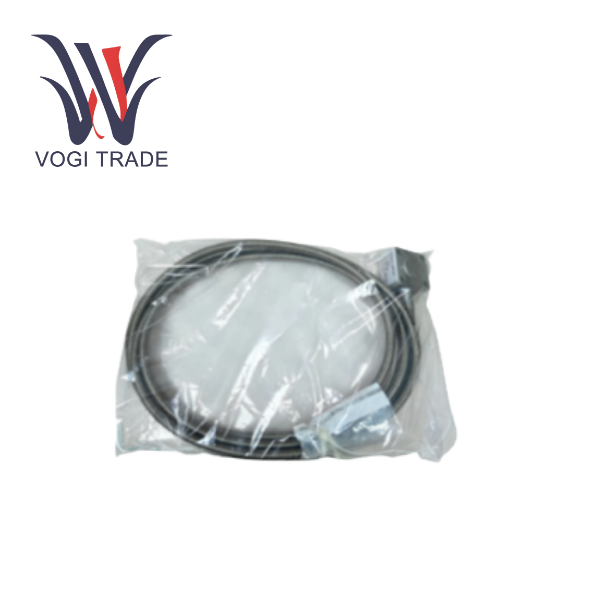

CA202 144-202-000-126 è un accelerometro piezoelettrico di livello industriale ad alte prestazioni della linea di prodotti VM. Questo modello specifico è una versione standard dotata di cavo integrale da 11 metri, progettata per il monitoraggio continuo delle vibrazioni in ambienti industriali esigenti ma non pericolosi. L'accelerometro piezoelettrico incorpora una struttura robusta ed ermeticamente sigillata che garantisce affidabilità a lungo termine se esposto a umidità, vapore, olio e altri contaminanti corrosivi. Utilizzando un elemento di rilevamento piezoelettrico simmetrico in modalità di taglio, il CA202 fornisce dati sulle vibrazioni ad alta fedeltà fondamentali per il monitoraggio delle condizioni e la manutenzione predittiva di macchinari critici come turbine, pompe, compressori e ventilatori.

La differenza tra uscita IEPE e 4-20 mA: prendiamo CA202 come esempio

I tipi di segnale sono diversi

 IEPE emette un segnale di tensione dinamico, mantenendo la forma d'onda di vibrazione originale completa. L'uscita 4-20 mA è un segnale di corrente statico, che trasmette solo l'ampiezza della vibrazione convertita proporzionalmente.

La quantità di informazioni disponibili varia

 IEPE può estrarre dati ricchi come accelerazione, velocità, spostamento, spettro e fase. 4-20 mA possono fornire solo una singola ampiezza di vibrazione, come la velocità RMS.

Le capacità anti-interferenza sono diverse

 IEPE richiede l'uso di cavi dedicati a basso rumore e ha una capacità anti-interferenza media. 4-20 mA ha una forte capacità anti-interferenza ed è la soluzione preferita per i siti industriali.

Gli scenari applicativi tipici sono diversi

 IEPE è adatto per la diagnosi dei guasti, l'analisi dello spettro e la ricerca scientifica; 4-20 mA è più adatto per la protezione dei tempi di inattività, il monitoraggio delle tendenze e l'integrazione con sistemi DCS o PLC.

Prevedere tre frequenze caratteristiche di cedimento dei cuscinetti attraverso i dati sulle vibrazioni CA202

Il primo tipo

 Frequenza di cedimento dell'anello esterno (BPFO) La causa fisica del cedimento dell'anello esterno è l'area di vaiolatura o scheggiatura in cui gli elementi volventi passano sulla superficie dell'anello esterno. Nello spettro raccolto da CA202, il BPFO mostrerà frequenze fondamentali distinte e le loro moltiplicazioni (come 2x e 3x) e l'ampiezza è stabile, sostanzialmente non influenzata dai cambiamenti di carico. Quando il valore di picco del BPFO è da 3 a 5 volte superiore al rumore di base, è possibile determinare che si è verificato un danno precoce nel cerchio esterno.

Il secondo tipo

 Frequenza di guasto dell'anello interno (BPFI). La causa fisica del cedimento dell'anello interno è che il difetto dell'anello interno ruota insieme all'albero e il punto difettoso colpisce ripetutamente gli elementi volventi. Sullo spettro, vicino alla frequenza BPFI appariranno bande laterali di modulazione con intervalli di frequenza di potenza e l'ampiezza della forma d'onda può variare con la fluttuazione del carico. Quando la densità di queste bande laterali aumenta, indica che la gravità del guasto è in aumento.

Il terzo tipo

 Rottura degli elementi volventi Frequenza (BSF) La causa fisica della rottura degli elementi volventi è la comparsa di appiattimenti, crepe o scheggiature sulla superficie degli elementi volventi. Nello spettro del CA202 possono comparire frequenze BSF e le loro armoniche, talvolta accompagnate dalla modulazione della frequenza di rotazione degli elementi volventi. La caratteristica tipica di questo tipo di guasto è che il segnale di vibrazione è intermittente ed è fortemente influenzato dallo stato di lubrificazione.

Vantaggi della selezione (perché scegliere 144-202-000-126)

Doppia certificazione antideflagrante + alta temperatura: l'unico accelerometro universale che soddisfa contemporaneamente ATEX Ex ia e resistenza a lungo termine alle alte temperature di 260 ℃, adatto per aree pericolose ad alta temperatura. Alta sensibilità + ampia frequenza: cattura vibrazioni a bassa frequenza da 0,5 Hz (come la rotazione lenta di una turbina a vapore) a 100 pC/g e copre l'alta frequenza da 6000 Hz (come la frequenza di accoppiamento di un cambio). Sigillato e durevole: saldatura sigillata completamente in acciaio inossidabile + cavo armato, resistente agli spruzzi di sale/polvere/macchie di olio, adatto per ambienti industriali difficili. Stabilità a lungo termine: calibrazione di fabbrica Meggitt, deriva annuale < 1%
