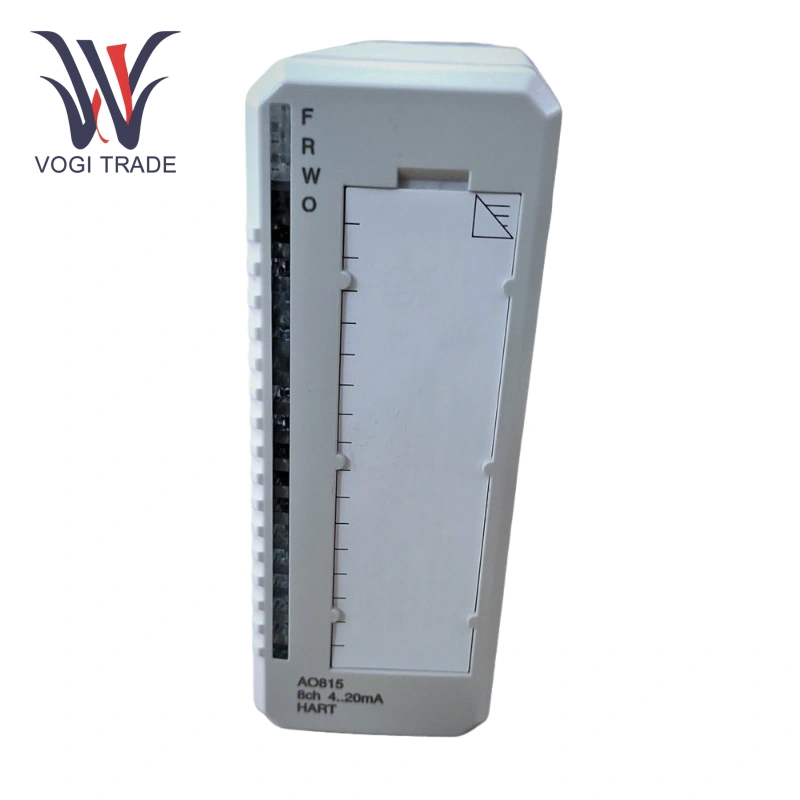

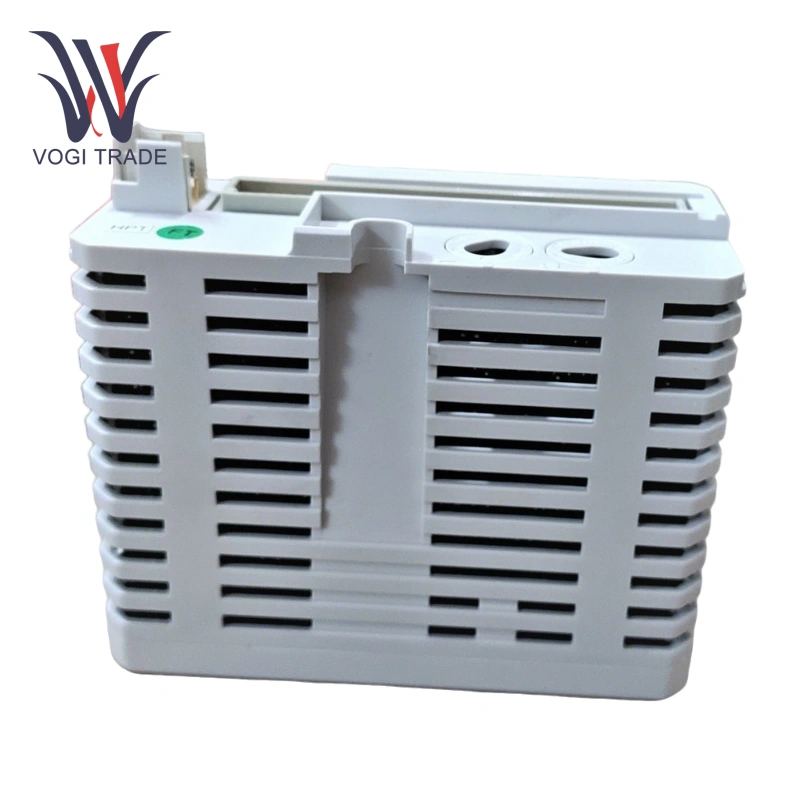

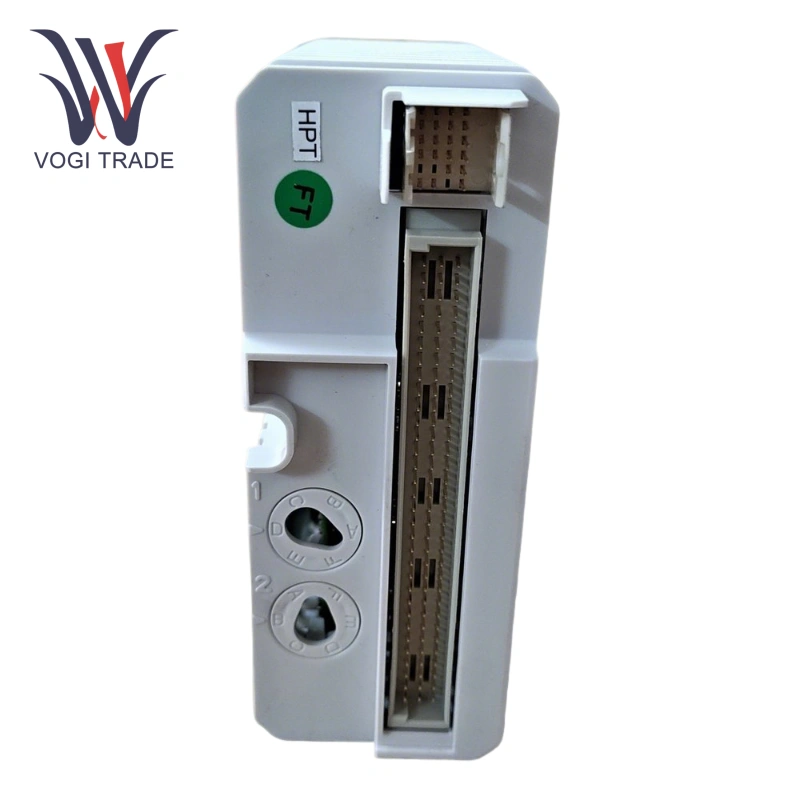

Marchio: ABBDescrizione: Modulo di uscita analogicaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 13Termina di pagamento: t/tPorta di spedizione: ShenzhenABB AO815 3BSE052605R1 è un modulo di uscita analogico con funzione di trasmissione trasparente HART e integrati meccanismi di autodiagnosi multipla per rilevare anomalie di alimentazione esterna, circuiti aperti, cortocircuiti e guasti hardware interni.
Produzione |
Abb |
Numero modello |
AO815 |
Numero di ordinazione |
3BSE052605R1 |
Paese di origine |
Svizzera |
Codice HS |
85371000 |
Dimensione |
5*10*12 cm |
Dimensione di imballaggio |
7*12*14 cm |
Peso |
0,5 kg |
Numero di canali: 8 canali di output indipendenti
Tipo di output: output di corrente 4 ~ 20MA, protocollo di comunicazione HART integrato
Risoluzione: 12 bit
Tensione di lavoro: 24 V DC
Frequenza di output: 50kHz
Interfaccia di comunicazione: supporto HART pass-through, compatibile con il modulo Profibus DP-V1
Compatibilità: adattarsi alla serie I/O ABB S800 e al controller AC 800M
Livello di protezione: interferenza anti -elettromagnetica, intervallo di temperatura di lavoro -25 ℃ ~+70 ℃
Supporto di ridondanza: compatibile con il modulo di alimentazione ridondante e la base I/O ridondante
Carico del segnale: resistenza al carico massima 500Ω
Precisione: ± 0,05% su vasta scala
Tensione di isolamento: Isolamento del canale 1500v AC
Consumo energetico: 3,5 W.
Caratteristiche funzionali
1. Output multicanale di alta precisione
Design di uscita indipendente a 8 canali, ciascun canale supporta il segnale di corrente di 4 ~ 20 mA, con una risoluzione di 12 bit, garantendo i requisiti di controllo di precisione di chimica, potenza e altri scenari
2.Hart Protocol Deep Integration
Funzione di comunicazione HART integrata, ABB AO815 3BSE052605R1 può interagire direttamente con strumenti intelligenti, realizzare la configurazione dei parametri, il monitoraggio e la diagnosi dello stato e semplificare la complessità dell'integrazione del sistema
3. Architettura ridondante modulare
ABB AO815 3BSE052605R1 Supporta una combinazione flessibile con moduli serie S800 come AI845 e DI840 e può essere configurato con alimentazione ridondante e base I/O ridondante per migliorare l'affidabilità del sistema
4. Diagnosi e manutenzione intelligenti
Funzione di autotest in tempo reale integrato, ABB AO815 3BSE052605R1 è possibile rilevare la disconnessione della linea, i guasti di superamento del segnale e del modulo interno e l'allarme attraverso l'interfaccia del controller per abbreviare i tempi di manutenzione di inattività
5. Adattabilità ambientale aspro
Adotta un ampio design della temperatura (-25 ℃ ~+70 ℃) e struttura anti-vibrazione, adatto a ambienti industriali duri come petrolio e prodotti farmaceutici
Prodotti di supporto consigliati
Controller: serie AC 800M (come PM861AK01)
Modulo di comunicazione: CI854AK01
Altri moduli I/O: AI810 (ingresso analogico), DI810 (ingresso digitale)
