ABB3BHB016295R0001

Panoramica del prodotto

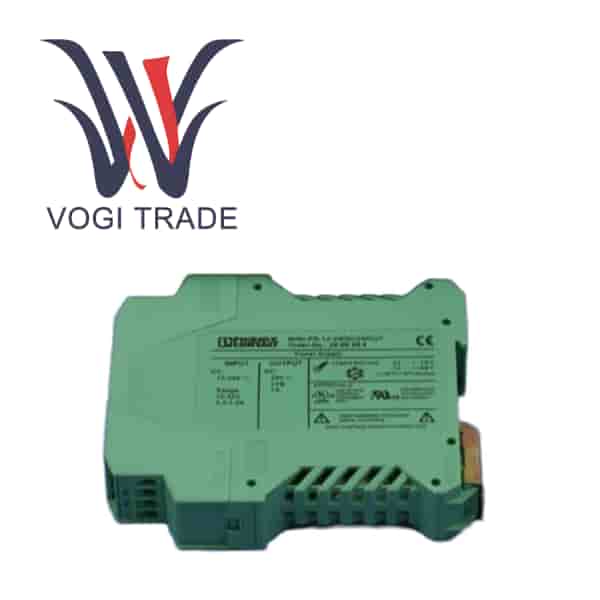

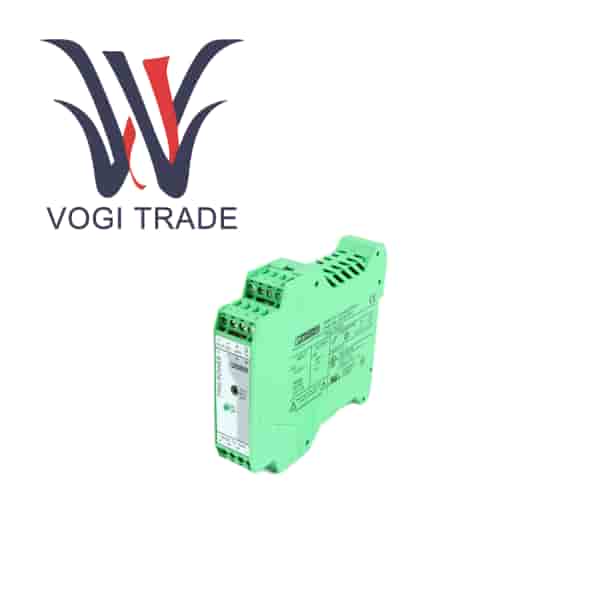

ABB 3BHB016295R0001 è un convertitore DC/DC compatto e ad alte prestazioni prodotto da ABB. Il modello MINI-PS-12-24DC/24DC/1 descrive chiaramente la sua funzione principale come alimentatore switching isolato con un intervallo di tensione in ingresso di 12-24 V CC, una tensione di uscita di 24 V CC e una corrente di uscita nominale di 1 A. Questo prodotto viene utilizzato principalmente per fornire un'alimentazione affidabile per sensori, piccoli attuatori, moduli PLC, bobine relè o altri dispositivi elettronici a bassa tensione che richiedono un'alimentazione stabile a 24 V CC nei sistemi di controllo industriale. Le sue dimensioni compatte e il design robusto lo rendono particolarmente adatto per l'installazione in armadi elettrici con spazio limitato.

Caso d'uso

Aggiornamento dell'alimentazione per sensori in una vecchia linea di produzione

Una linea di produzione di stampaggio presso una fabbrica di componenti automobilistici è operativa da oltre 15 anni. Recentemente, gli interruttori di prossimità induttivi utilizzati per rilevare l'arrivo dei pezzi davano spesso falsi allarmi, causando fermi macchina non pianificati della linea di produzione. L'ingegnere Wang ha ispezionato la situazione e ha scoperto che questi sensori erano alimentati da un vecchio bus di alimentazione centralizzato da 24 V CC. A causa della lunga lunghezza della linea e del diametro sottile del filo, insieme all'impatto derivante dall'avvio di altre apparecchiature, la tensione all'estremità del bus spesso scendeva al di sotto di 20 V, che era al di sotto del requisito di tensione minima affinché i sensori funzionassero normalmente.

La sostituzione dell’intero cavo di alimentazione era costosa e richiedeva una lunga fermata della produzione. Wang ha proposto una soluzione intelligente. Vicino a ciascuna posizione di installazione dell'interruttore di prossimità è stato installato un micro alimentatore CC/CC ABB 3BHB016295R0001. Ha utilizzato l'alimentatore di controllo principale da 24 V già disponibile e più stabile come ingresso per questo microalimentatore.

Al termine della ristrutturazione, ogni interruttore di prossimità ha ricevuto un'alimentazione locale stabile e pura da 24 V. Anche se si verificasse una leggera fluttuazione nel bus di alimentazione principale, ciò non influenzerebbe il funzionamento dei sensori. Il tasso di guasti della linea di produzione è diminuito in modo significativo e questo rinnovamento a basso costo e ad alta efficienza è stato molto apprezzato dalla direzione della fabbrica.

Confronto tra vantaggi e svantaggi

Vantaggi

Design compatto La larghezza di 22,5 mm è il suo più grande vantaggio, risparmiando spazio.

Ampio intervallo di ingresso Ingresso 12-24 V CC, adattabile.

Affidabilità del marchio Con il sostegno del marchio ABB, qualità e fornitura a lungo termine sono garantite.

Installazione conveniente Installazione su guida DIN standard, facile per l'ingegneria.

Funzione chiara Progettato appositamente per scenari applicativi da 24 V/1 A, prestazioni stabili.

Svantaggi

Potenza limitata Solo 24 W, non in grado di pilotare carichi ad alta potenza.

Informazioni incomplete La scheda tecnica ufficiale manca di parametri chiave, causando disagi nella selezione approfondita.

Prezzo Rispetto agli alimentatori con le stesse specifiche di marche comuni, il prezzo potrebbe essere leggermente più alto.

Principale vantaggio dell'universalità Rispecchiato principalmente nel sistema ABB, il rapporto costo-efficacia potrebbe non essere elevato nei progetti non ABB.
