ABB3BHB005243R0106

Panoramica del prodotto

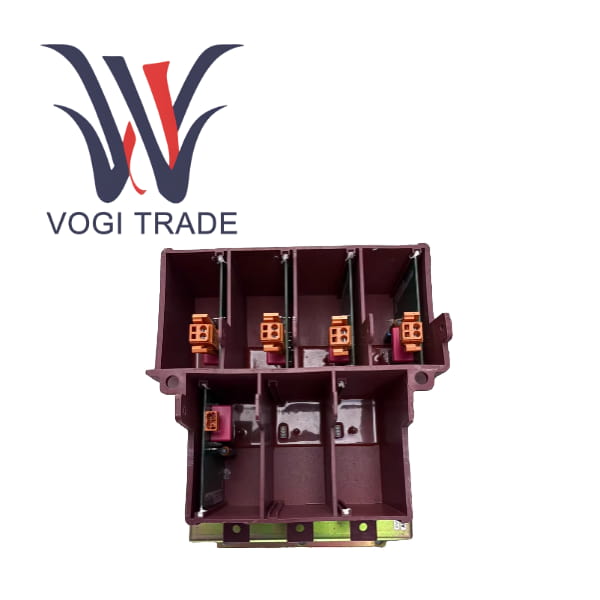

ABB KUC755AE106 è un'unità di interfaccia e controllo centrale dedicata ad alte prestazioni progettata da ABB per il controller integrato programmabile AC 800PEC o la piattaforma inverter a media tensione. 3BHB005243R0106 è il cervello centrale dell'intero sistema di azionamento o controllo, responsabile dell'esecuzione di algoritmi di controllo in tempo reale, dell'elaborazione di segnali I/O ad alta velocità, della gestione dei bus di comunicazione interni e dell'interazione con il sistema superiore. Questa scheda viene generalmente installata all'interno dell'armadio di controllo principale o dell'unità di potenza dell'apparecchiatura di azionamento ed è strettamente collegata ad altri moduli funzionali tramite il bus backplane o cavi dedicati, formando un sistema di controllo altamente integrato e reattivo. Stabilità e affidabilità determinano direttamente l'efficienza operativa e la sicurezza dell'intera attrezzatura di azionamento e persino della linea di produzione.

Specifiche del prodottoandParametri

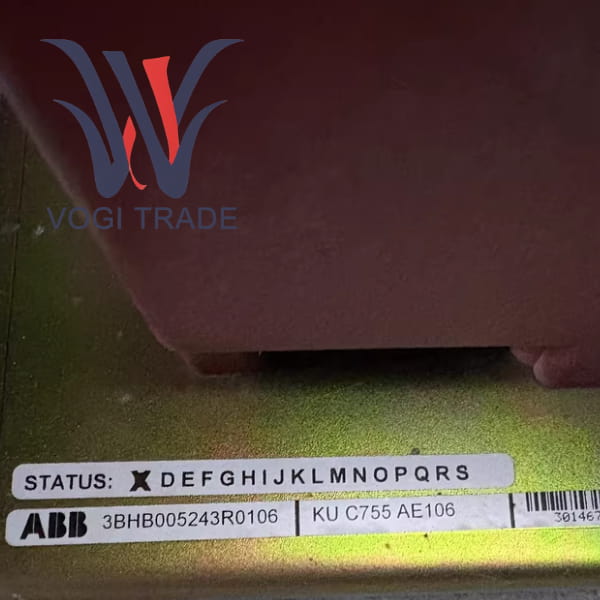

Numero d'ordine            3BHB005243R0106

Numero modello                KUC755AE106

Nome del prodotto                 Unità di controllo/Unità di elaborazione centrale

Numero della tariffa doganale     85371090

Specifiche fisiche

Peso netto                     Circa 2,5 kg

Dimensioni del prodotto         Formato standard Eurocard, adatto per rack dedicati ABB

Metodo di installazione          Montaggio su guida o montaggio su slot backplane rack

Prestazioni principali

Processore                       Microprocessore integrato con architettura PowerPC o ARM ad alte prestazioni, appositamente progettato per attività Hard Real-Time

Memoria                         SDRAM e Flash integrate

Sistema operativo           Esegue il sistema operativo in tempo reale proprietario di ABB per garantire il determinismo dei circuiti di controllo. Interfaccia di comunicazione

Interno                         Supporta il bus backplane seriale ad alta velocità per la comunicazione con moduli I/O e moduli di alimentazione

Esterno                         Normalmente dotato di interfacce RJ45, RS-485/422, che supporta i principali protocolli industriali come Modbus TCP/RTU, Profibus DP, PROFINET, Ethernet/IP

Ambiente e conformità

Temperatura di funzionamento     da 0°C a +55°C

Livello di protezione                IP20

Certificazioni                  Conforme agli standard internazionali di sicurezza e compatibilità elettromagnetica come CE, UL, cUL

Confronto di prodotti simili

Problemi riscontratiduranteg utilizzo

In base al feedback degli utenti e alla pratica ingegneristica, potrebbero verificarsi i seguenti problemi durante l'utilizzo di KUC755AE106

Versione firmware incompatibile

Dopo aver sostituito una nuova scheda, se la versione firmware compatibile con gli altri moduli del sistema non viene caricata correttamente, il sistema non si avvia oppure si verificano strani errori di comunicazione.

Parametro perso

Se non viene eseguito un backup completo dei parametri prima della sostituzione, tutta la logica di controllo personalizzata, i parametri PID, i limiti di ampiezza, ecc. andranno persi e verrà dedicato molto tempo al nuovo debug.

Danno elettrostatico

Quando si collegano o scollegano le schede in una stagione secca o senza adottare misure antistatiche, è molto facile danneggiare i circuiti integrati di precisione sulla scheda a causa delle scariche elettrostatiche.

Fattori ambientali

Il funzionamento prolungato in un ambiente ad alta temperatura, umidità elevata o polveroso può causare l'invecchiamento dei condensatori elettrolitici sulla scheda o l'ossidazione dei connettori, causando guasti intermittenti.

Interferenza elettromagnetica

Se il cablaggio nel quadro elettrico non è standardizzato, forti interferenze elettromagnetiche potrebbero accoppiarsi alle linee di comunicazione della scheda di controllo, causando perdita di pacchetti di dati o errori di bit.

Prodotto correlatoRifencomi

Hardware direttamente correlato

KUC755AE117 Alimentatore per gate unit, che fornisce energia di azionamento per le unità di potenza controllate da KUC755AE106

Moduli di espansione I/O AI810, AO810, DI810, DO810, utilizzati per il collegamento di sensori e attuatori in loco

Moduli di comunicazione come il modulo Profibus DP Master/Slave, il modulo Ethernet/IP, utilizzati per l'integrazione con diverse marche di sistemi di livello superioRif

Backplane e telaio per l'installazione e il collegamento di tutti i moduli della serie KUC755

Software di supporto

Ambiente di sviluppo integrato ufficiale di ABB Automation Builder, utilizzato per la programmazione, la configurazione, la simulazione, il debug e la manutenzione di KUC755AE106

DriveComposer Pro specifico per l'impostazione dei parametri, il monitoraggio e la diagnosi dei guasti delle apparecchiature di azionamento

Dispositivo ospite

Convertitori di frequenza di media tensione ABB serie ACS 1000 / ACS 5000 / MEGADRIVE
