ABB3BHB004661R0101

Panoramica del prodotto

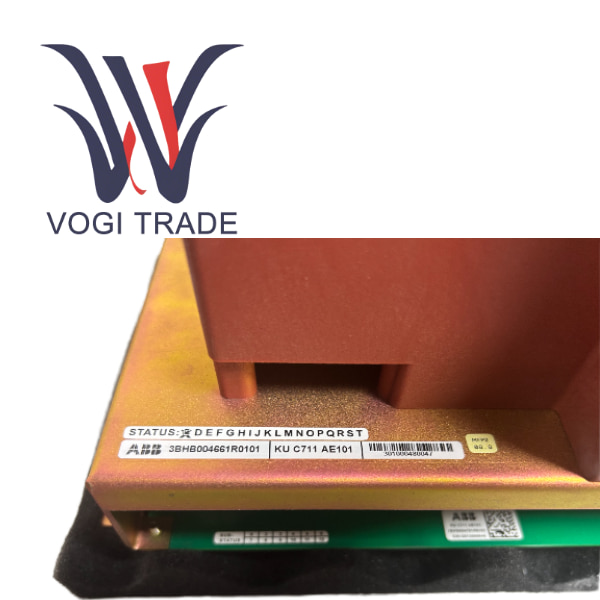

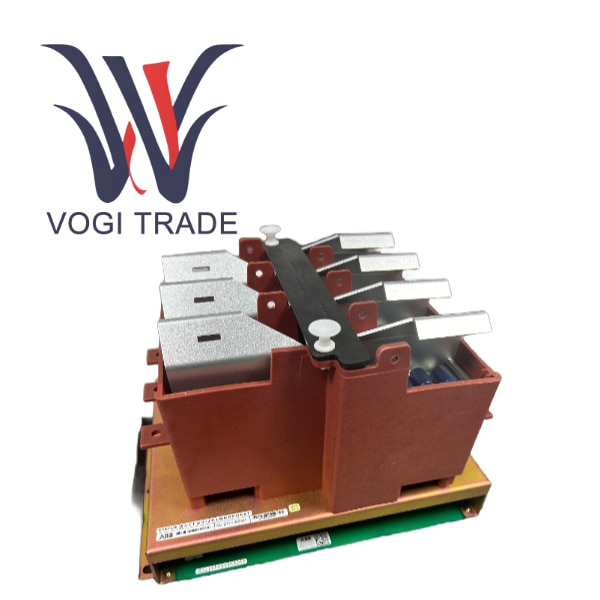

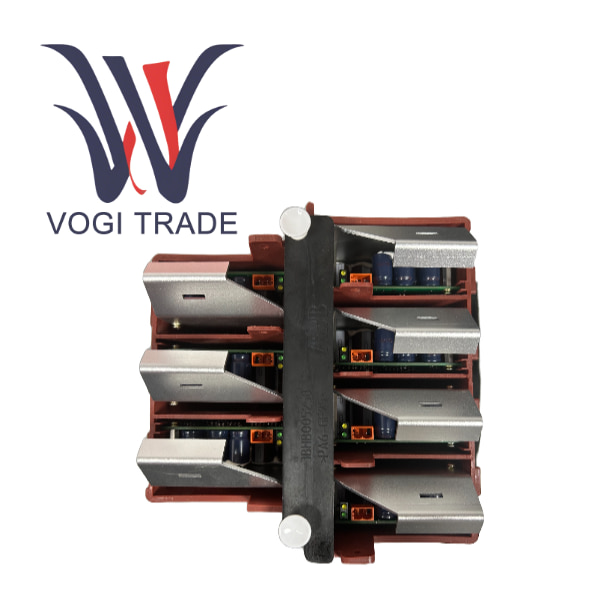

ABB KUC711AE101 è un modulo di potenza interno dedicato e ad alte prestazioni progettato e prodotto da ABB per la serie di controllo e gestione dell'alimentazione delle linee di prodotti di automazione e azionamento industriale.3BHB004661R0101non è un dispositivo di alimentazione autonomo che può essere utilizzato direttamente per la distribuzione sul campo, ma è profondamente integrato nelle più complesse apparecchiature elettroniche di potenza di ABB come sottosistema funzionale principale. La missione principale è fornire un'alimentazione CC altamente stabile, isolata e pura per i circuiti di comando del gate dei dispositivi a semiconduttore di potenza. Nei sistemi elettronici di potenza, la qualità del segnale di comando del gate determina direttamente la velocità di commutazione/spegnimento, la perdita e l'affidabilità dei principali dispositivi di commutazione dell'alimentazione. E il KUC711AE101 è il nucleo energetico che garantisce il funzionamento stabile di questo collegamento critico.

Caratteristiche della funzione del prodotto

In quanto alimentatore dedicato per unità di cancello, le funzioni e le caratteristiche principali derivano dal ruolo chiave dell'alimentatore nei sistemi elettronici di potenza per fornire energia pulita ai conducenti dei cancelli.

Il gate dei semiconduttori di potenza richiede impulsi di tensione precisi, veloci e isolati per controllarne gli stati di commutazione. ILKUC711AE101è responsabile della conversione dell'energia elettrica proveniente dal bus di sistema o dall'alimentazione ausiliaria in una tensione continua a basso rumore e ad alta stabilità, ad uso esclusivo del gate driver.

Isolamento elettrico e garanzia di sicurezza

Il circuito di azionamento del cancello deve essere isolato elettricamente dal circuito di alimentazione principale ad alta tensione per proteggere il circuito di controllo a bassa tensione e la sicurezza degli operatori. Questo modulo di alimentazione incorpora un trasformatore di isolamento ad alta tensione o un convertitore CC/CC, garantendo questa fondamentale barriera di isolamento.

Elevata affidabilità e robustezza

Essendo un prodotto ABB di livello industriale, questo modulo di potenza è progettato per ambienti elettromagnetici difficili. KUC711AE101 deve essere in grado di resistere alle elevate interferenze dv/dt e di/dt generate quando il circuito di alimentazione principale commuta e garantire la stabilità della propria uscita, prevenendo false attivazioni o guasti dell'unità dovuti a disturbi di alimentazione.

Design compatto e integrato

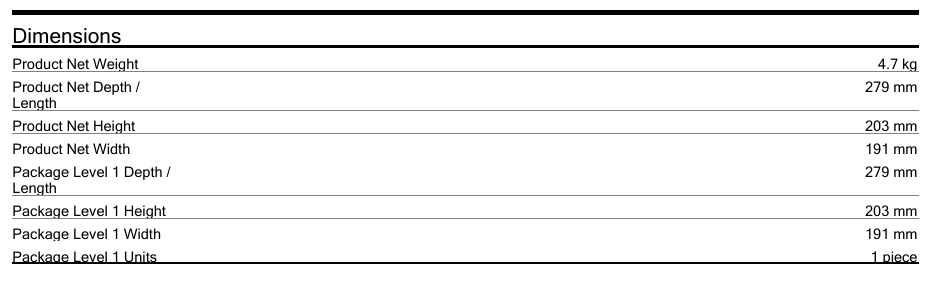

Nonostante il peso di 4,7 kg, le dimensioni sono relativamente compatte, facilitando l'integrazione nell'unità di potenza di un convertitore di frequenza con vincoli di spazio. Questo design integrato riduce il cablaggio esterno e migliora l'affidabilità complessiva e la densità di potenza del sistema.

Manutenzione semplificata del sistema

Integrando la funzione di alimentazione del cancello in un modulo dedicato, quando si verifica un guasto relativo all'azionamento del cancello nella suite PMAC, l'intera unità di alimentazione può essere sostituita in modo rapido e preciso senza la necessità di riparare il complesso circuito di alimentazione, riducendo significativamente i tempi di fermo.

Storia dello scenario applicabile

Arresto accidentale di un compressore di gas di cracking chiave in un impianto di etilene

Nell'unità di cracking dell'etilene di un grande impianto chimico, un importante compressore del gas di cracking azionato da un inverter a media tensione ABB è improvvisamente scattato e si è fermato. L'intera linea di produzione è stata costretta ad essere interrotta, con una conseguente perdita di diversi milioni di dollari all'ora. Gli ingegneri sul posto hanno utilizzato un software diagnostico per identificare che la registrazione degli errori indicava un guasto all'alimentazione del comando del cancello.

Dopo un'indagine preliminare si sospettava che ci fosse un problema con l'alimentazione della gate all'interno dell'unità di potenza dell'inverter. Questo alimentatore era responsabile della fornitura di energia di pilotaggio a centinaia di moduli IGBT paralleli. Poiché la fabbrica si trova vicino alla costa, l'aria contiene elevati livelli di sale e l'apparecchiatura è stata utilizzata ininterrottamente per molti anni, i condensatori elettrolitici all'interno dell'alimentatore potrebbero essere invecchiati, causando un aumento dell'ondulazione della tensione di uscita, che ha reso incapace di pilotare stabilmente l'IGBT in condizioni di carico elevato, attivando così la protezione.

Il team di manutenzione ha immediatamente attivato il modulo di alimentazione per cancello originale ABB KUC711AE101 3BHB004661R0101 specifico di fabbrica dal magazzino dei pezzi di ricambio. Dopo diverse ore di sostituzioni e test di emergenza, il compressore è stato riavviato con successo e la linea di produzione è tornata alla normalità. Questo incidente evidenzia il ruolo cruciale del modulo di alimentazione originale specifico della fabbrica nel garantire il funzionamento ininterrotto delle apparecchiature principali nelle industrie di processo continuo.
