Marca: ABB
Descrizione:SCHEDA CONTROLLO I/O IOEC
Condizione:Nuovo
Certificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COO
Garanzia: 1 anno
Quantità di inventario:6
Termine di pagamento: T/T
Porto di spedizione: Xiamen

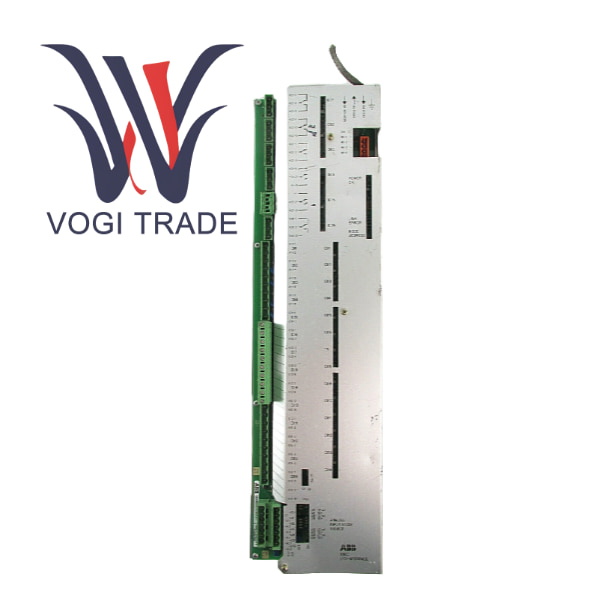

ABB 3BHB003041R0001 UFC719AE è una scheda di controllo I/O dedicata progettata e prodotta da ABB per i suoi sistemi di automazione e azionamento industriale. Secondo la tabella dati fornita, questa scheda non è un dispositivo I/O modulare indipendente che può essere utilizzato direttamente in loco, ma è integrata come componente funzionale principale in un kit più complesso.
|
Produzione |
ABB |
|
Numero di modello: |
UFC719AE |
|
Numero d'ordine |
3BHB003041R0001 |
|
Catalogare |
Ricambi VFD |
|
Paese di origine |
Svezia |
|
CODICE HS: |
8517795000 |
|
Dimensione |
45,7*5,1*16 CM |
|
Dimensione dell'imballaggio |
47*7,5*18 cm |
|
Peso |
1,3 kg |
Ambito del settore applicabile
Poiché questa scheda di controllo I/O fa parte del kit della serie ABB PMAC, i settori applicabili per 3BHB003041R0001 dipendono interamente dal campo di applicazione del sistema PMAC. I prodotti di azionamento e automazione di ABB sono ampiamente utilizzati in
attrezzature di lavorazione, movimentazione dei materiali, macchine per l'imballaggio, macchine da stampa nell'industria manifatturiera.
Il controllo di pompe, ventilatori, compressori nell'industria di processo, comune in settori quali l'ingegneria chimica, il petrolio e il gas naturale, il trattamento delle acque.
HVAC infrastrutturale, automazione degli edifici.
Energia, energie rinnovabili, apparecchiature ausiliarie per centrali elettriche tradizionali.
Confronto tra vantaggi e svantaggi
| Vantaggi |
Svantaggi |
|
Garanzia di qualità di fabbrica Essendo un componente ABB originale, la qualità e le prestazioni sono esattamente le stesse dell'apparecchiatura originale |
Prodotto non indipendente Non può essere acquistato separatamente per lo sviluppo di nuovi progetti o sistemi non ABB |
|
Compatibilità perfetta Progettato specificatamente per la specifica suite PMAC, garantisce una sostituzione perfetta senza problemi di compatibilità |
Costo elevato Essendo un pezzo di ricambio originale specifico di fabbrica, il prezzo è solitamente più alto rispetto alle alternative generali |
|
Alta affidabilità Ereditando le caratteristiche robuste e durevoli dei prodotti industriali ABB |
Flessibilità limitata Funzioni e specifiche sono fisse e non possono essere modificate o ampliate a seconda delle esigenze |
|
Manutenzione semplificata È possibile la sostituzione con schede di bordo, con conseguente elevata efficienza di manutenzione |
Dipendenza dall’ecosistema ABB Può essere utilizzato solo nella linea di prodotti specifica di ABB |
|
Supporto tecnico Sono disponibili il supporto tecnico ufficiale e i servizi di garanzia ABB |
|
Guida all'installazione
Nota importante! Poiché 3BHB003041R0001 è una scheda integrata nel kit PMAC, il processo di installazione non significa installarla su una guida DIN o su un telaio. Invece, in uno scenario di manutenzione, dovrebbe essere sostituito sulla scheda madre del kit PMAC corrispondente. Questa operazione deve essere eseguita da un tecnico dell'assistenza certificato ABB e deve seguire rigorosamente il manuale di manutenzione ufficiale di ABB. Procedura operativa
Preparazione di sicurezza
L'interruzione completa dell'alimentazione garantisce che l'intera suite PMAC e le relative fonti di alimentazione a monte siano state completamente disconnesse e che la procedura di blocco/etichettatura venga eseguita.
Rilascia l'energia residua. Attendere un periodo di tempo sufficiente affinché i condensatori del bus CC all'interno del convertitore si scarichino completamente.
Misure antistatiche Indossare un braccialetto antistatico e operare su un banco di lavoro antistatico.
Rimuovi le vecchie tavole
Apri l'involucro della suite PMAC, trova la scheda di controllo I/O UF C719 AE.
Scollegare con attenzione tutti i cavi, connettori o terminali collegati a questa scheda e contrassegnarli per evitare confusione.
Allentare e rimuovere le viti o le clip che fissano la scheda.
Rimuovere senza problemi la vecchia scheda dallo zoccolo o dal binario.
Installa la nuova scheda
L'ispezione visiva della nuova scheda 3BHB003041R0001 conferma l'assenza di danni fisici.
Allineare la direzione e inserire delicatamente e verticalmente la nuova scheda nella presa corrispondente sulla scheda principale, assicurandosi che tutti i pin siano completamente in posizione.
Rifissare le viti o le clip della scheda.
Ricollegare tutti i cavi e i connettori secondo i contrassegni, uno per uno e saldamente.
Accensione e verifica
Rimontare l'involucro della suite PMAC.
Rilasciare LOTO, accenderlo passo dopo passo secondo le procedure.
Utilizzare ABB DriveComposer o la relativa HMI per verificare se nel sistema sono presenti codici di errore relativi agli I/O.
Testare le funzioni I/O per verificare se i segnali di ingresso possono essere letti correttamente e i segnali di uscita possono pilotare correttamente l'apparecchiatura di campo.
Ancora una volta, sottolinea!! Questo processo di installazione coinvolge apparecchiature elettroniche di potenza ad alta tensione. Un funzionamento improprio può causare gravi lesioni personali o danni alle apparecchiature. Ai non professionisti è severamente vietato operare.
