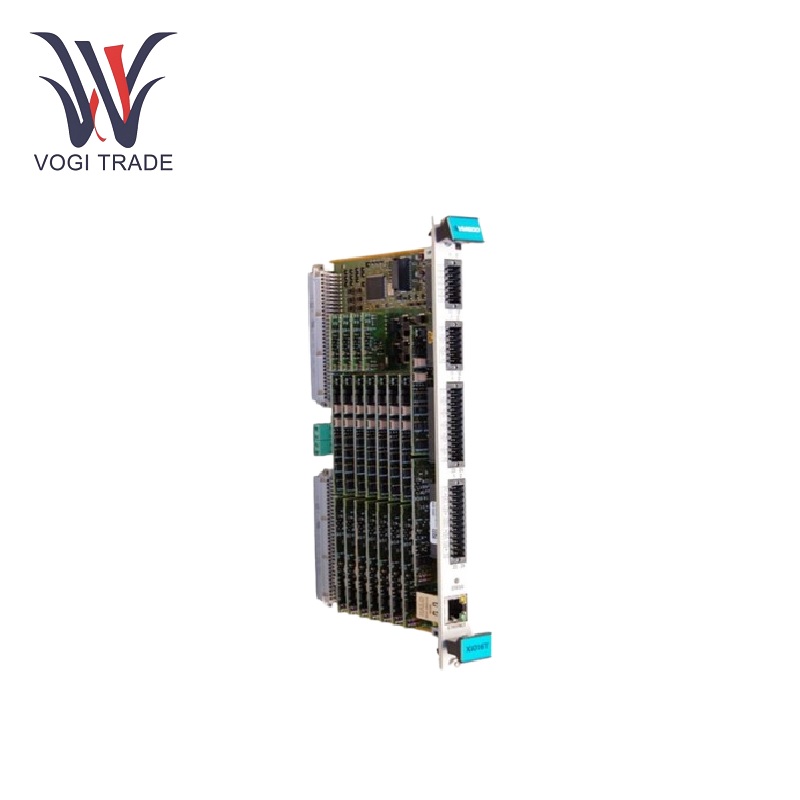

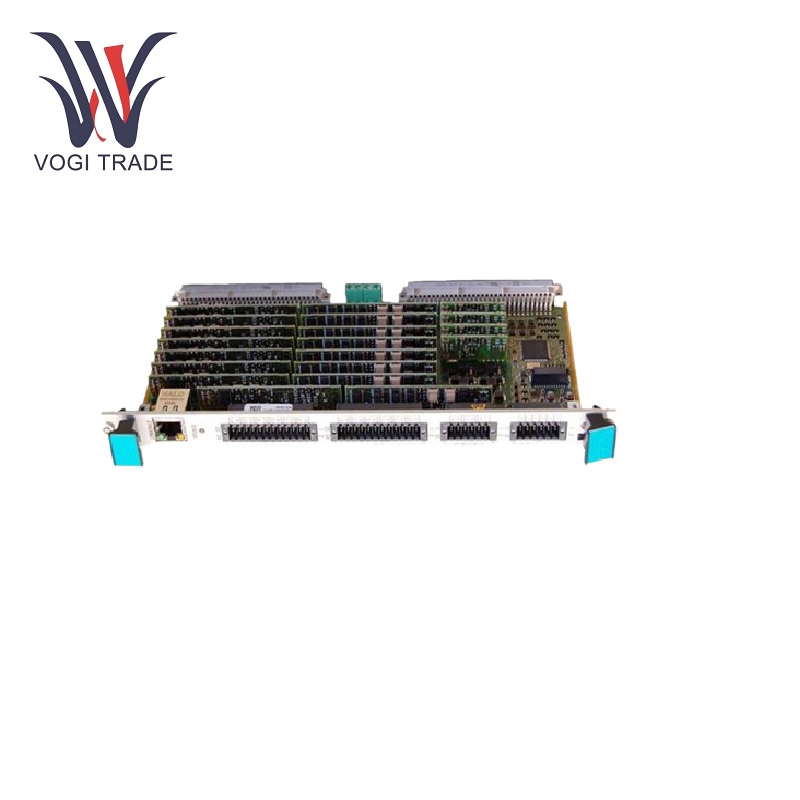

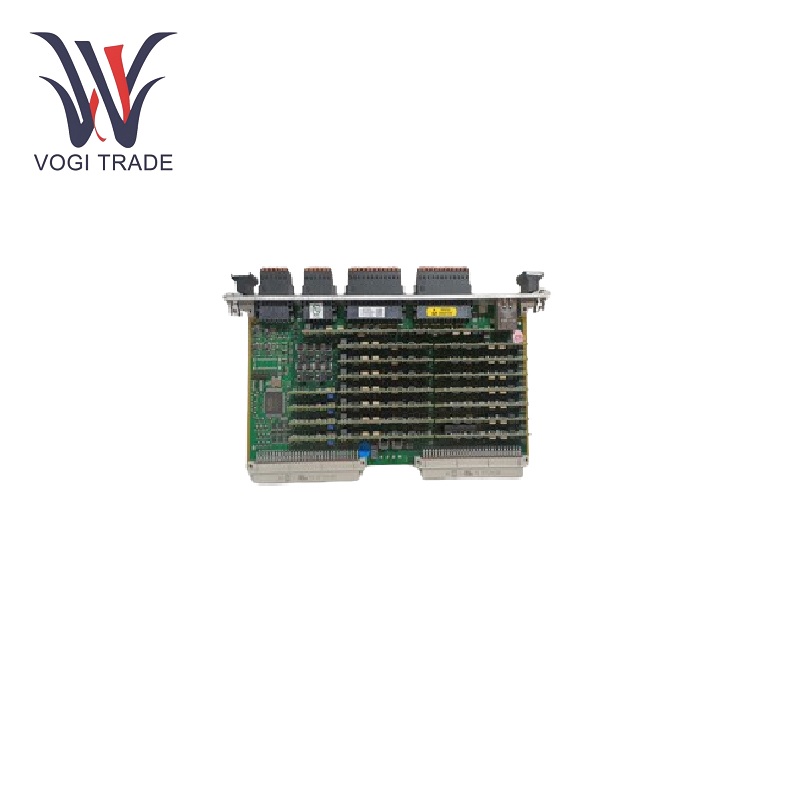

Vibrazione XIO16T

Parametri di utilizzo

Canali:La vibrazione XIO16T fa parte del sistema di monitoraggio e sorveglianza delle vibrazioni VM600, fornendo fino a 16 canali dinamici e fino a 4 canali di tachimetro. Ogni canale può essere configurato in modo indipendente, consentendo la flessibilità di essere personalizzata a specifiche esigenze di monitoraggio.

Acquisizione dei dati:L'acquisizione dei dati è registrata con una risoluzione a 24 bit. Fornisce una raccolta di dati ad alta risoluzione e molto accurata. L'acquisizione di dati simultanei su ciascun canale consente il campionamento asincrono (frequenza fissa) o sincrona (tracciamento sequenziale) per monitorare più segnali in tempo reale e sincrono.

Risoluzione ed elaborazione:Alta elaborazione dei dati del rapporto segnale-rumore, registrando 6400 linee di dati di trasformazione di Fourier (FFT) ogni 500 millisecondi. L'FFT ad alta risoluzione consente un'analisi spettrale dettagliata per individuare accuratamente caratteristiche e frequenze di vibrazione.

Input e output:Ogni canale dinamico e canale del tachimetro ha un ingresso del segnale differenziale; Ciò migliora l'immunità di interferenza o il segnale di robustezza e accuratezza dell'acquisizione dei dati. Sul lato output, si integra con VM600 per fornire dati e segnali elaborati adatti per ulteriori analisi e controllo.

Alimentazione e compatibilità:La vibrazione XIO16T funziona a 220 V e ha una frequenza di uscita di 60Hz. È pienamente conforme al sistema di monitoraggio dei macchinari a rack VM600 MK2/VM600 e può essere integrato in una configurazione esistente.

Caratteristiche del prodotto

Monitoraggio e analisi delle vibrazioni:La vibrazione XIO16T consente un vasto monitoraggio e analisi delle vibrazioni dei macchinari raccogliendo i dati dai suoi 16 canali dinamici. Ciò consente alle vibrazioni più deboli a moderatamente minuscole nei macchinari e nelle attrezzature per rilevare e diagnosticare potenziali problemi, tra cui squilibrio, disallineamento, usura e risonanza. La sua analisi dettagliata dello spettro rappresentato su un FFT ad alta risoluzione fornisce spazio per la successiva diagnosi accurata della diagnostica della sorgente.

Monitoraggio della velocità:I 4 canali del tachimetro consentono di misurare la velocità dell'albero rotante del componente. Ciò è essenziale per comprendere le condizioni della macchina ispezionata e per rilevare tali anomalie di accelerazione che spesso indicano un guasto, come slittamento della cinghia, guasto del motore o problemi di accoppiamento.

Monitoraggio in tempo reale e generazione di allarme:Il modulo monitora i suoi segnali di input in modo molto fluido in tempo reale e consente alla programmazione di creare allarmi quando vengono superate determinate soglie. Ciò consente ai membri di comprendere le situazioni critiche, consentendo loro di intraprendere azioni correttive tempestive per ridurre al minimo i tempi di inattività ed evitare la ricorrenza dei guasti alle apparecchiature correlati.

Comunicazione e integrazione dei dati:La vibrazione XIO16T mostra le sue capacità di comunicazione con vibrosight attraverso un connettore Ethernet RJ45 a otto posizioni da otto posizioni; in alcuni sistemi di controllo o monitoraggio centralizzati. Inoltre, segue la semplice elaborazione dei comandi per le reti di comunicazione di RS-232, interfacce di comunicazione RS-485 nell'automazione industriale.

Logica e personalizzazione programmabili:Il modulo XIO16T supporta la logica programmabile, consentendo agli utenti di configurare la logica di controllo personalizzata in base alle loro esigenze dell'applicazione. Questi includono impostazioni delle condizioni di allarme, logica di interblocco e qualsiasi altra funzione avanzata, fornendo notevole flessibilità e adattabilità per diversi scenari di monitoraggio e controllo.

Applicazioni

Macchinari industriali:La vibrazione XIO16T è ampiamente utilizzata in molti diversi tipi di macchinari industriali, tra cui pompe, compressori, ventole, motori e turbine, in cui le vibrazioni continue e il monitoraggio della velocità consentono un funzionamento affidabile della macchina e una previsione sfocata dei guasti dei guasti, migliorando significativamente la pianificazione della manutenzione, aumentando la produttività e riducendo i costi di manutenzione.

Generazione di energia:Include i generatori di monitoraggio, le turbine e altri componenti critici dell'impianto durante il processo di generazione di energia, consentendo la prevenzione e la manutenzione dei guasti quando necessario, con conseguente generazione di energia stabile ed efficiente evitando costose interruzioni di corrente.

Sistemi HVAC:Applicato ai sistemi di riscaldamento, ventilazione e aria condizionata per monitorare le vibrazioni in ventilatori, soffiatori e motori. Ciò aiuta a mantenere la funzionalità del sistema HVAC, migliorando ulteriormente la qualità dell'aria interna riducendo al contempo il consumo di energia garantendo un'efficienza ottimale delle apparecchiature di fabbrica.

Automotive:Utilizzati negli impianti di produzione automobilistica per monitorare le vibrazioni nelle attrezzature della linea di produzione, tra cui le cinture del trasportatore, i bracci robotici e gli strumenti di montaggio, nonché nei test dei veicoli e nel controllo di qualità per valutare le caratteristiche di vibrazione di motori, trasmissioni e altri componenti.
