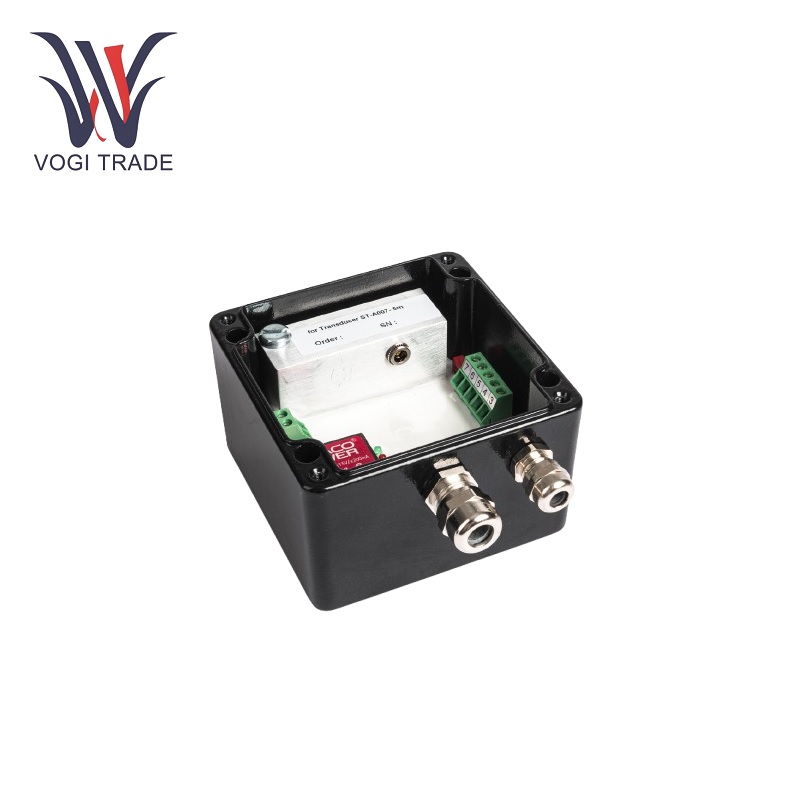

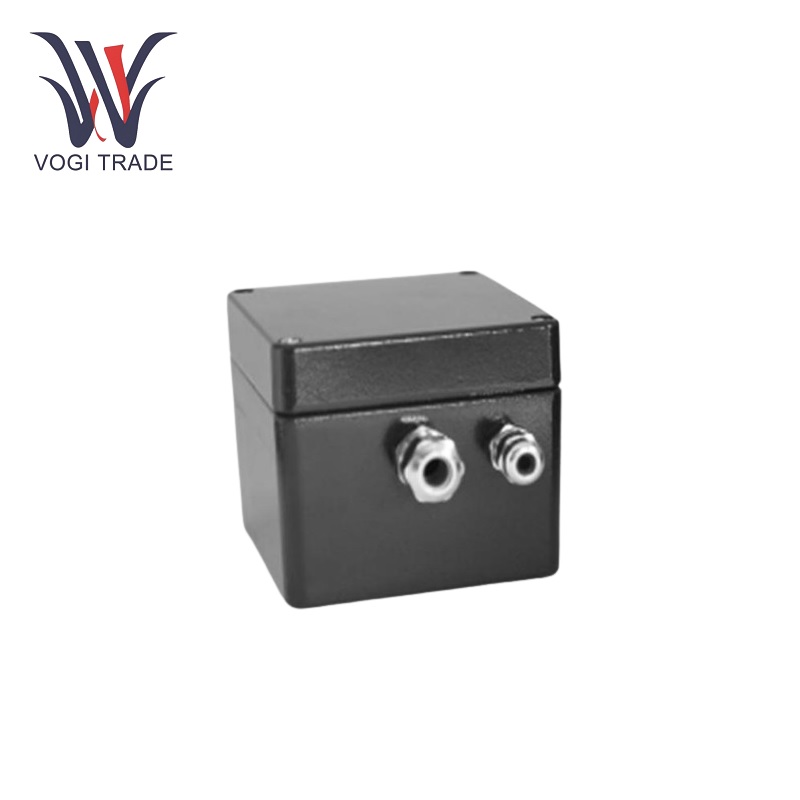

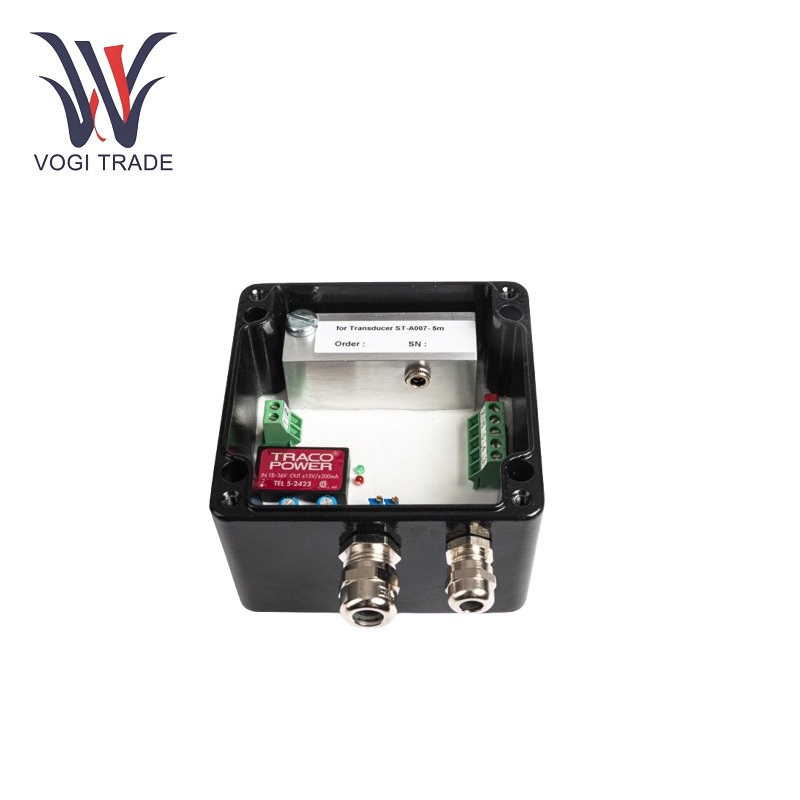

Vibrazione TSW101M1

Intervallo di misurazione:La vibrazione TSW101M1 fornisce un intervallo di misurazione dinamica di 125 μm PP, 250 μm PP e 500 μm PP, che può essere selezionato da un interruttore DIP. Ciò consente di misurare la vibrazione sull'albero in base alle esigenze specifiche dell'applicazione.

Intervallo di frequenza:Ha un intervallo di frequenza di 1-1000 Hz con un filtro passa-banda di 20 dB/decennio. Le vibrazioni al di sotto della gamma di frequenza di rilevamento sono alle estremità basse e ad alta frequenza. Ciò significa che le vibrazioni in questo intervallo di frequenza possono essere facilmente misurate e analizzate, il che è fondamentale per rilevare e diagnosticare più problemi meccanici relativi agli alberi rotanti.

Osegnale di utilizzo:Fornisce due tipi di uscite analogiche. Uno opera nell'intervallo da 4 a 20 mA con un carico massimo di 500 Ω, in cui il comparatore viene generalmente utilizzato per trasmettere il segnale di vibrazione misurato ad altri sistemi di controllo o monitoraggio. L'altro è un'uscita di tensione del segnale di distanza statica con una sensibilità di 4 mV/μm dopo la sovrapposizione di vibrazioni. Questa uscita di tensione è protetta e disaccoppiata contro l'interferenza, quindi è consentita una resistenza di carico di ≥ 20kΩ.

Correzione zero/4Ma:La correzione zero della vibrazione TSW101M1 è regolabile tramite un potenziometro per garantire l'accuratezza. Quando la macchina è spenta, l'interferenza del segnale piccolo può causare la deviazione dell'uscita 4MA. Il regolatore può quindi essere regolato in modo che l'output si rialzi alla posizione 4MA, con una compensazione intermedia di circa ± 0,15 mA.

Intervallo di temperatura operativa:L'intervallo di temperatura operativa è da -25 a 85 ° C e può essere applicato in molti altri ambienti industriali con diversi processi di produzione.

Caratteristiche del prodotto

Misurazione senza contatto:La vibrazione TSW101M1 è progettata per la misurazione senza contatto della vibrazione dell'albero relativo. L'installazione di un sensore di prossimità misurerà accuratamente il movimento dell'albero senza contatto diretto con il corpo/componente. Ciò non solo impedisce il danno all'albero, ma ha anche il vantaggio di produrre misurazioni più affidabili e coerenti nel tempo.

Findicazione ault:Una funzione di indicazione di guasto interno controlla il dispositivo. Si verifica un'indicazione di guasto se l'oggetto di misurazione è fuori dall'intervallo di misurazione o se il sensore di prossimità stesso è aperto o corto o se la connessione del cavo viene interrotta. Ciò è supportato da un segnale 2Ma dall'uscita analogica e da un LED rosso, che consente una rapida identificazione di possibili guasti nel sistema di misurazione.

Flessibilità di configurazione:L'intervallo di misurazione dinamica selezionabile e il punto zero regolabili forniscono flessibilità di configurazione per la vibrazione TSW101M1. Le impostazioni possono essere facilmente personalizzate in base alle caratteristiche dell'oggetto misurato e ai requisiti dell'applicazione, garantendo che la misurazione raggiunga la migliore precisione e prestazioni.

Portata dell'applicazione

Monitoraggio dei macchinari industriali:La vibrazione TSW101M1 è ampiamente utilizzata per il monitoraggio delle vibrazioni dei macchinari rotanti nelle industrie di produzione, generazione di energia, petrolio e gas. Misurando e analizzando continuamente le vibrazioni dell'albero, può rilevare guasti meccanici (squilibrio, disallineamento e usura del cuscinetto) e consentire la manutenzione preventiva, riducendo così i tempi di inattività non pianificati.

Test e ricerche automobilistiche:Il dispositivo può essere utilizzato in banche di prova del motore, del cambio e dell'asse nel settore automobilistico. Effettuando misurazioni di vibrazioni accurate durante le fasi di sviluppo e test, può garantire che la progettazione e le prestazioni dei componenti automobilistici siano ottimizzati nella massima misura, oltre a diagnosticare e risolvere i problemi di vibrazione.

Aerospaziale e difesa:In questa applicazione, una misurazione accurata delle vibrazioni dell'albero è essenziale per il funzionamento sicuro e affidabile di motori dell'aeromobile, rotori di elicotteri e altri componenti critici. La vibrazione TSW101M1 può essere utilizzata nei test a terra, nei test di volo e nelle operazioni in servizio, fornendo informazioni preziose per aiutare con la pianificazione della manutenzione e la diagnosi dei guasti.
