Vibrazione RPS6U 200-582-993-NHH

Panoramica del prodotto

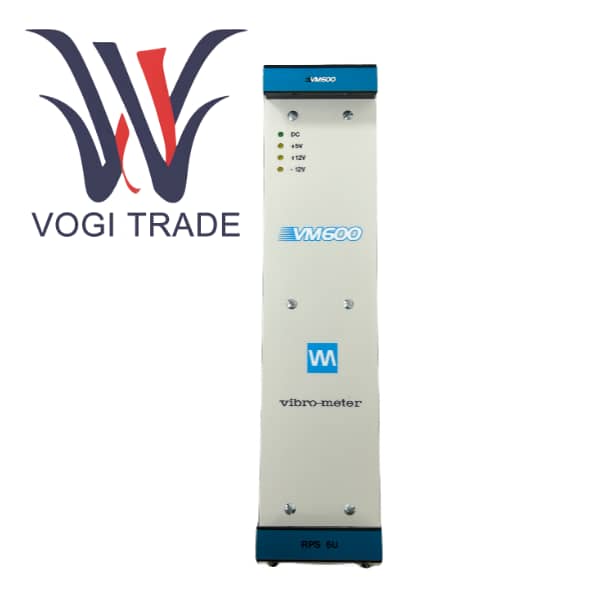

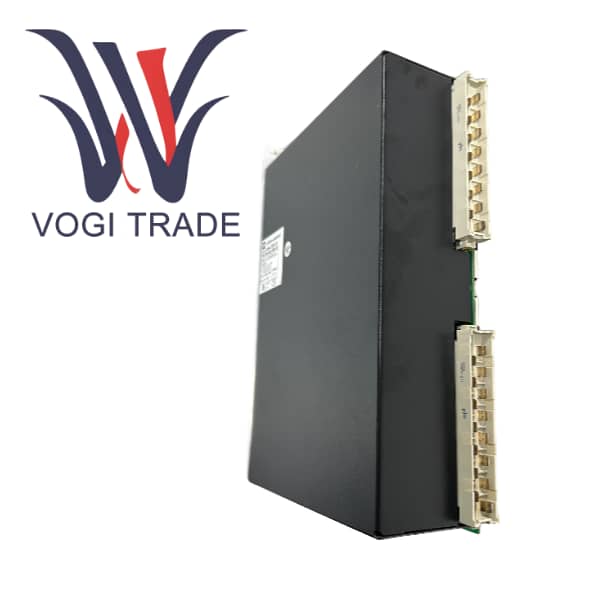

RPS6U è un modulo di alimentazione dedicato montato su rack di altezza 6U progettato da Megite Sensing Systems per la piattaforma di monitoraggio delle condizioni e sistema di protezione meccanica VM600 Mk2 / VM600. L'RPS6U 200-582-993-NHH è responsabile della fornitura di alimentazione CC stabile, affidabile e ridondante per tutte le schede di elaborazione, schede I/O e schede di comunicazione all'interno dell'intero rack VM600. Il modello 200-582-993-NHH si riferisce specificamente alla "versione con ingresso CC" dell'alimentatore RPS6U e il suo pannello posteriore ha una configurazione specifica: Numero d'ordine (PNR): 200-582-993-NHH

Tipo di backplane posteriore: questo PNR in realtà si riferisce al gruppo backplane posteriore utilizzato insieme all'ingresso CC RPS6U, piuttosto che al modulo di alimentazione stesso. La caratteristica principale di questo backplane è che fornisce due terminali di ingresso di alimentazione CC indipendenti, consentendo un'alimentazione separata ai due alimentatori RPS6U all'interno del rack, ottenendo così una vera ridondanza di alimentazione.

Funzione principale: convertire e distribuire l'alimentazione CC fornita esternamente al backplane del rack VM600 per garantire un funzionamento continuo e ininterrotto del sistema anche in caso di una singola interruzione di corrente.

In breve, il 200-582-993-NHH è un componente infrastrutturale chiave per la realizzazione di un sistema VM600 alimentato in corrente continua, indipendente e a doppio percorso, altamente disponibile.

Specifiche e parametri del prodotto

Tipo di prodotto                                              Tipo di ingresso CC gruppo backplane del sistema VM600 Mk2/VM600

Numero ordine PNR                                     200-582-993-NHH

Codici opzione VM600SYS corrispondenti        F993,F930

Ingresso alimentazione

Quantità                                                   2 ingressi CC indipendenti

Interfaccia                                                  Connettori con terminali a vite

Modalità di alimentazione                                   Fornisce ingresso indipendente per i due alimentatori RPS6U all'interno del rack

Supporto di ridondanza                                 Supporta sistemi di alimentazione esterni completamente ridondanti. PS1 e PS2 possono essere alimentati da due alimentatori CC fisicamente indipendenti.

Protezione del circuito                                      La piastra posteriore stessa non contiene la protezione del circuito per l'ingresso CC. Gli utenti devono installare interruttori automatici o fusibili con valori nominali adeguati sul lato dell'alimentazione esterna.

Modulo di alimentazione applicabile                          Progettato specificatamente per la versione con ingresso CC di RPS6U.

Dimensioni fisiche                                  Compatibile con un rack standard da 19 pollici, con un'altezza di 6U.
