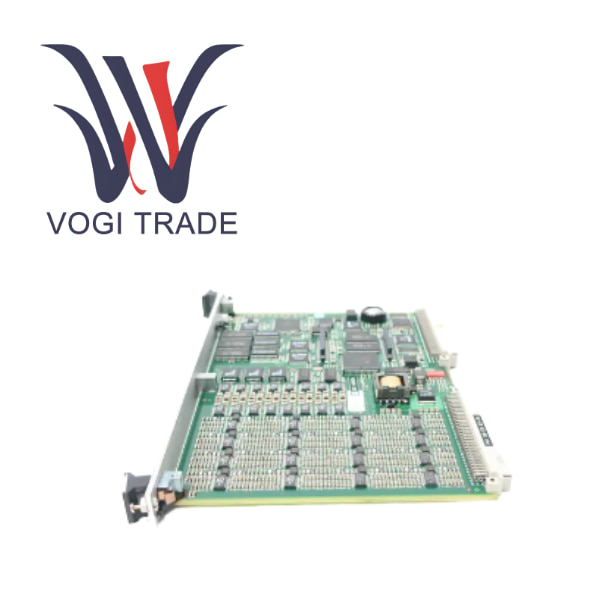

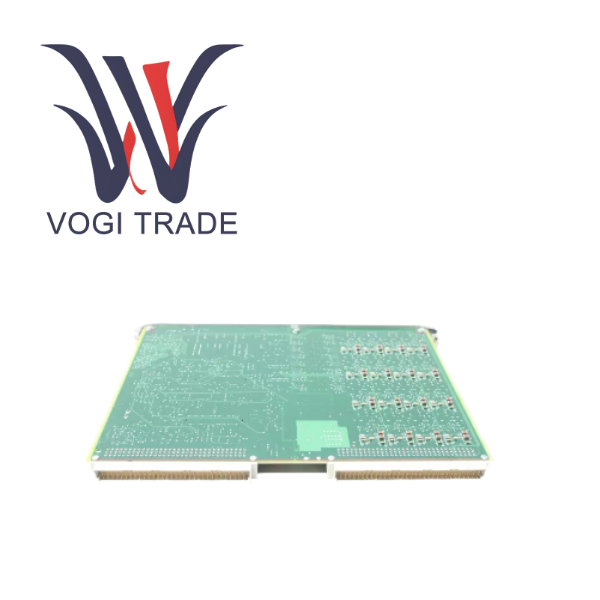

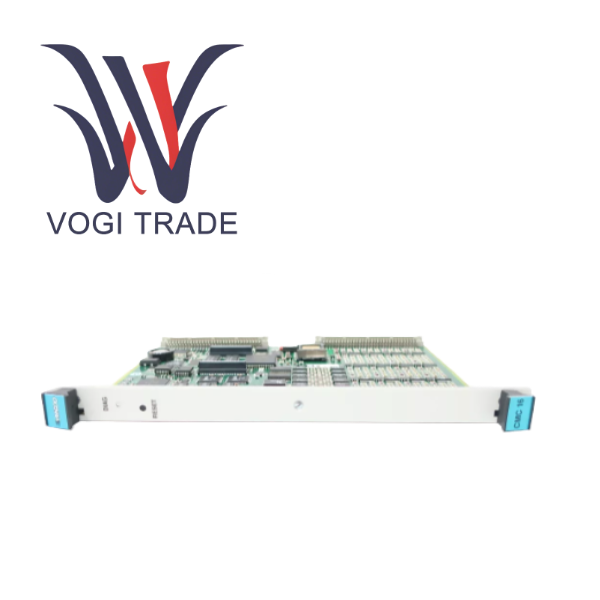

Vibrazione CMC16 200-530-012-012

Specifiche e parametri del prodotto

Serie di prodotti       Sistema di monitoraggio delle condizioni con vibrometro VM600

Tipo di modulo         Scheda di monitoraggio delle condizioni

Modello                  CMC16

Numero ordine      200-530-SSS-HHh

Canali e specifiche di ingresso

Numero di canali dinamici           16, ogni canale può essere configurato in modo indipendente

Flessibilità del canale

I primi 4 canali                         Possono essere configurati come ingresso di segnale dinamico o ingresso di riferimento di velocità/fase

Prossimi 12 canali                       Possono essere configurati come ingresso di segnale dinamico o ingresso di valore di processo

Convertitore A/D                           ADC indipendente a 14 bit per canale. I dati trasmessi al PC sono 12 bit + bit di segno

Frequenza di campionamento massima            51,2 kHz per canale

Intervallo di tensione in ingresso                  0,1, 0,2, 0,5, 1,0, 2,0, 4,0, 10,0, 20,0 V FS

Intervallo di tensione in ingresso                 Da -24 V a +24 V FS

Filtro anti-aliasing                     Filtro anti-aliasing di tracciamento indipendente e programmabile, attenuazione >70 dB a 1,56 volte la frequenza di taglio

Rapporto segnale-rumore                 >70 ​​dB fino a 10 kHz, >60 dB a 20 kHz

Capacità di elaborazione del segnale

Risoluzione FFT                          Fino a 3200 linee

Campionamento sincrono               Supporta il monitoraggio degli ordini in base alla velocità, intervallo compreso tra 15 RPM e 30.000 RPM

Campionamento asincrono             Supporta il campionamento con intervallo di frequenza fisso, fino a 20 kHz

Output di elaborazione                     Ogni canale può generare 10 output di elaborazione completamente configurabili, inclusi

Valori nel dominio del tempo                  RMS, Picco, Picco-Picco, Picco vero, Picco vero-picco, Gap, Smax

Valori del dominio della frequenza          Energia della banda di frequenza configurabile arbitraria

Allarme                                      Ogni uscita di elaborazione può essere configurata con 6 allarmi configurabili con zona morta ritardata

Comunicazione e archiviazione

Interfaccia di comunicazione          Collegamento seriale Ethernet e RS-485

Memoria buffer integrata           1 MByte di RAM per la memorizzazione nella cache dei dati durante le interruzioni temporanee delle comunicazioni di rete

Processore                                Microcontrollore Zilog Z8S180 + Motorola 56002 DSP

Fisico e ambientale

Architettura                            VME

Dimensioni AxLxP                            262 mm x 20 mm x 187 mm

Temperatura di funzionamento           da -25°C a +65°C

Alimentazione                          5 V CC ± 5%, consumo energetico 15 W

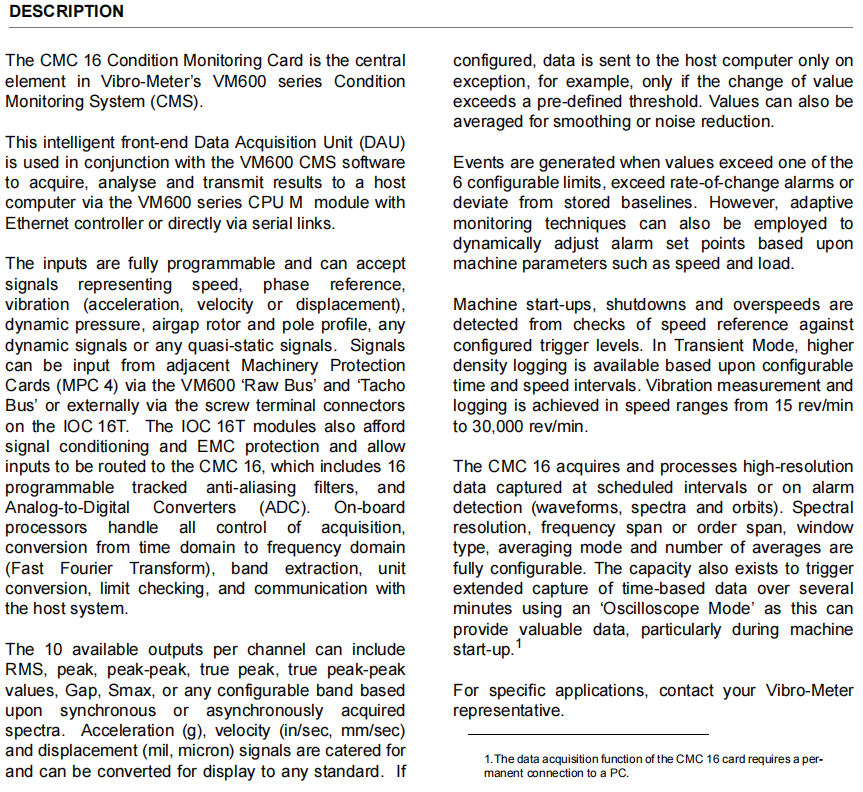

Caratteristiche della funzione del prodotto

Acquisizione sincrona reale a 16 canali

Ogni canale ha un ADC indipendente e un filtro anti-aliasing, garantendo che tutti i 16 segnali siano completamente sincronizzati nel tempo. Ciò è fondamentale per analisi avanzate come il tracciamento dell'orbita e il bilanciamento dinamico multipiano

Potente elaborazione intelligente integrata

L'architettura DSP + MCU consente al CMC16 di completare la maggior parte delle attività di calcolo localmente, caricando solo valori caratteristici preziosi o eventi di allarme invece delle forme d'onda grezze, risparmiando in modo significativo la larghezza di banda della rete e le risorse del computer superiore

Configurazione flessibile dei canali e versatilità

Una scheda può gestire simultaneamente più segnali come vibrazioni, velocità e variabili di processo, semplificando la configurazione e il cablaggio del sistema

Protezione completa della macchina e monitoraggio dello stato

Gli allarmi ritardati a 6 livelli forniscono una logica di protezione estremamente precisa

La funzione di monitoraggio adattivo può regolare dinamicamente le soglie di allarme in base ai parametri della macchina come velocità e carico, evitando falsi allarmi

La modalità transitoria può registrare dati con maggiore densità durante processi critici come l'avvio e l'arresto, acquisendo preziose informazioni sui guasti

Molteplici modalità di acquisizione dati

Background                            Monitoraggio di routine

Accesso programmato/allarme       Registrazione dati ad alta risoluzione

Modalità oscilloscopio                   Può acquisire ininterrottamente fino a 11 minuti di forme d'onda grezze nel dominio del tempo per analizzare eventi di impatto transitori

Design ad alta affidabilità

Memoria buffer integrata per gestire le disconnessioni di rete

Supporto per lo scambio a caldo, consentendo la sostituzione della scheda durante il funzionamento del sistema e la riconfigurazione automatica
