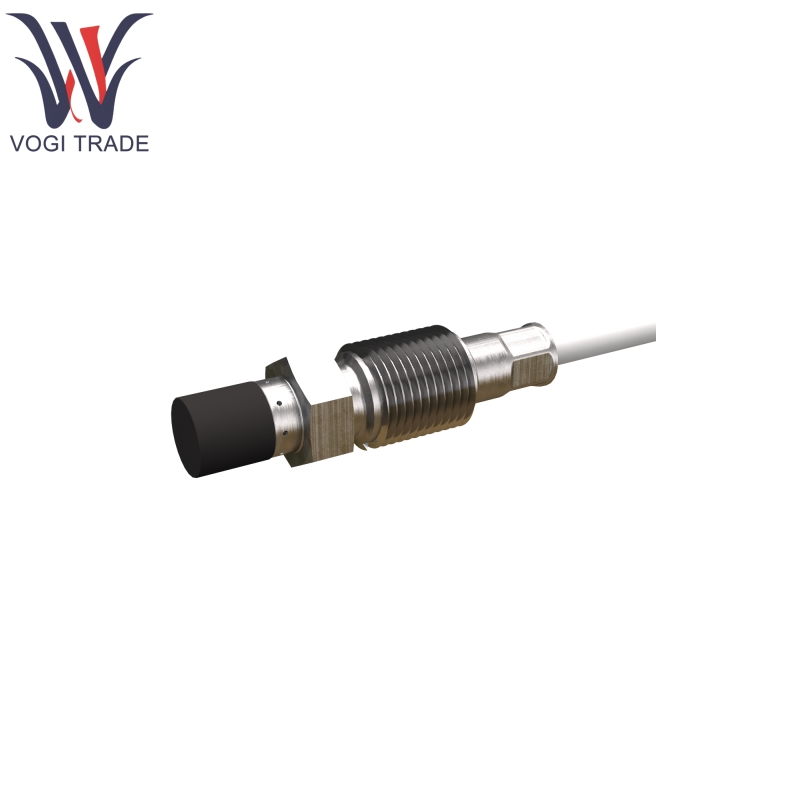

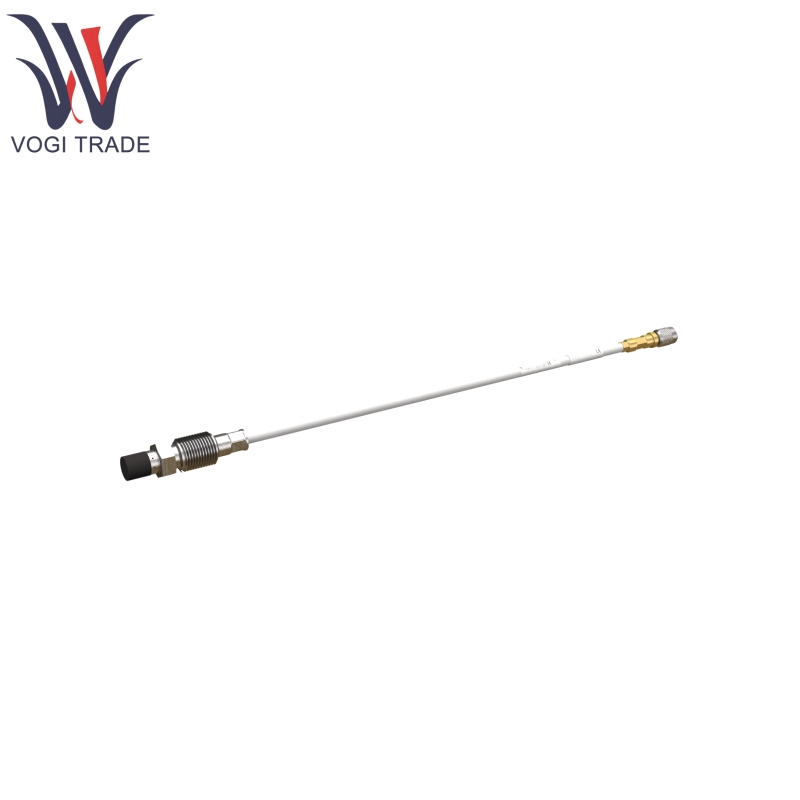

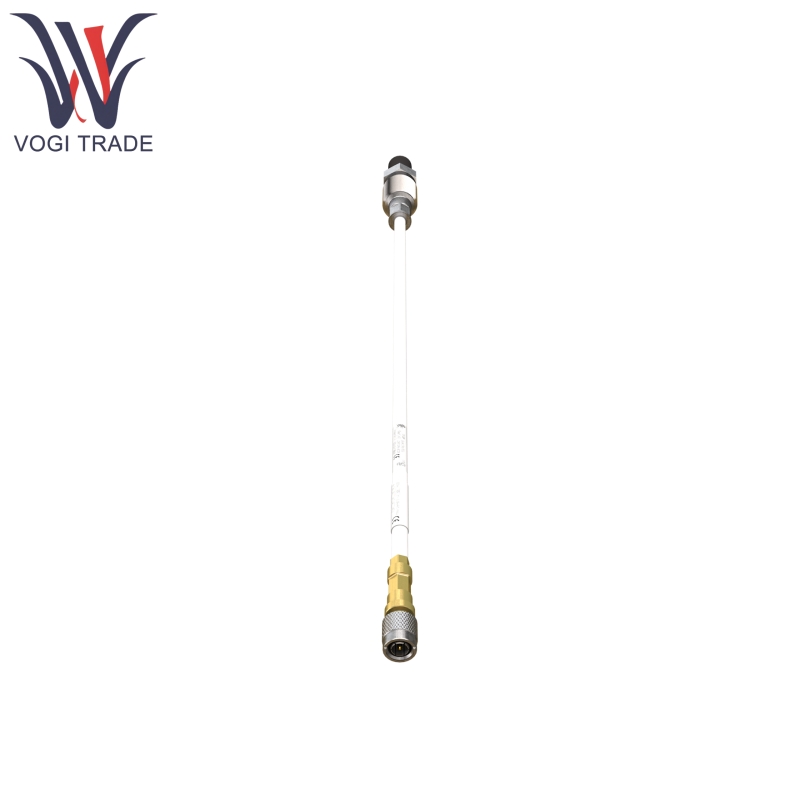

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05

Specifiche del prodotto

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H0-H05 che le catene di misurazione di prossimità basate su base consentono la misurazione senza contatto dello spostamento relativo degli elementi della macchina in movimento e forniscono un segnale di uscita proporzionale alla distanza tra la punta del sensore e il bersaglio.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H0-H05 La catena di misurazione di prossimità basata su base consiste in un sensore di prossimità TQ9XX, un cavo di estensione EA90X opzionale e un condizionatore di segnale IQS900, configurato per una particolare applicazione industriale.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 Il sensore di prossimità ha una parte attiva che è una bobina di filo che è modellata all'interno della punta del dispositivo, realizzato in PPS (polifenilene solfuro), un termoplastico ingegneristica ad alta temperatura. Il corpo del sensore è realizzato in acciaio inossidabile. In tutti i casi, il materiale target deve essere metallico.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 è progettato per applicazioni a montaggio inverso. I corpi del sensore sono disponibili con fili metrici o imperiali e presentano un cavo coassiale integrale terminato con un connettore coassiale in miniatura autobloccante.

Parametri del prodotto

Calibrazione del sistema (catena):

Temperatura di calibrazione: +23 ° C ± 5 ° C

Materiale target: VCL 140 Acciaio (1.7225)

Lunghezza del sistema (catena):

1 m:

Cavo integrale da 1,0 m senza cavo di estensione

5 m:

Cavo integrale 0,5 m + 4,5 m Cavo di estensione

Cavo integrale da 1,0 m + 4,0 m Cavo di estensione

Cavo integrale da 1,5 m + 3,5 m Cavo di estensione

Cavo integrale da 2,0 m + 3,0 m Cavo di estensione

Cavo integrale da 5,0 m senza cavo di estensione

10 m:

Cavo integrale 0,5 m + 9,5 m di estensione

Cavo integrale da 1,0 m + cavo di estensione da 9,0 m

Cavo integrale da 1,5 m + 8,5 m Cavo di estensione

Cavo integrale da 2,0 m + 8,0 m Cavo di estensione

Cavo integrale da 5,0 m + 5,0 m Cavo di estensione

Cavo integrale da 10,0 m senza cavo di estensione

Sistema (catena) Lunghezza del taglio

TSL per una catena di misurazione da 1 m: 0,9 m min

TSL per una catena di misurazione di 5 m: 4,4 m min

TSL per una catena di misurazione da 10 m: 8,8 m min

Ambientale

Sensore di intervallo di temperatura:

-40 a 180 ° C (da -40 a 356 ° F)

Da 180 a 220 ° C (da 356 a 428 ° F) sopravvivenza a breve termine per 2 ore MAX

Sensore e cablaggio: temperatura per l'uso in una zona ex

Cablaggio, connettore e protezione opzionale: da -40 a 200 ° C (da -40 a 392 ° F)

Applicazioni del prodotto

Monitoraggio delle condizioni delle apparecchiature industriali:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 viene applicato alle vibrazioni relative dell'albero, al gioco dinamico e alla posizione sulla macchina rotante, come le turbine a vapore e acqua, il generatore, il compressore turbo e la pompa ecc. Si integra nelle applicazioni standard API 670 e Nell'energia petrolchimica, elettrica, della metallurgia e di altre industrie, il dispositivo può monitorare lo stato operativo dell'albero, in modo che i guasti delle apparecchiature e i pericoli nascosti possano essere trovati in tempo per mantenere una produzione sicura e stabile.

Robotica medica:

TQ912 111-912-000-01x-A1-B1-E5000-F0-G0-H05 è usato da fornitori di sistemi robotici in robot chirurgico Surgical (DLR) Surgical Robot Surgical (DLR) Surgical Robot. In base alla sua coppia elevata, ad alta precisione di controllo, dimensioni ridotte e peso leggero, può soddisfare il trattamento fine nello spazio stretto e i servizi medici personali accurati.

Salvataggio di emergenza:

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 viene utilizzato in combinazione con l'applicazione di combattimento Gen 7 (C-A-T), rendendo facile per i primi soccorritori portarlo in servizio e garantire un salvataggio rapido e facile quando necessario. Il suo design compatto contiene il laccio emostatico in atto ed è adatto a una vasta gamma di forze dell'ordine, come i borghese e gli ufficiali di pattuglia.

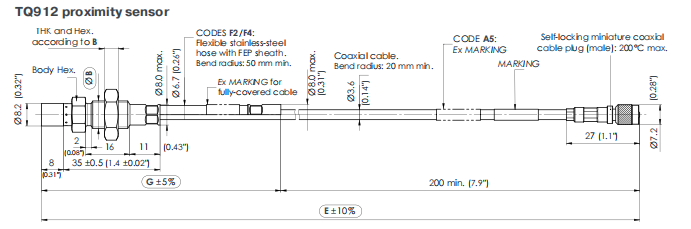

Disegni meccanici

TQ912 111-912-000-01x-A1-B1-E5000-F0-G0-H05 Sensore di proximità

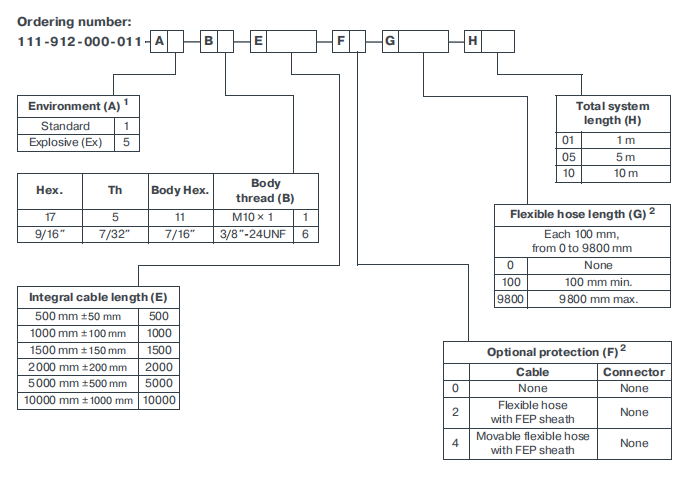

Numero di ordinazione
