TQ912111-912-000-011 A1-B6-E5000-F2-G4800-H05

Panoramica del prodotto

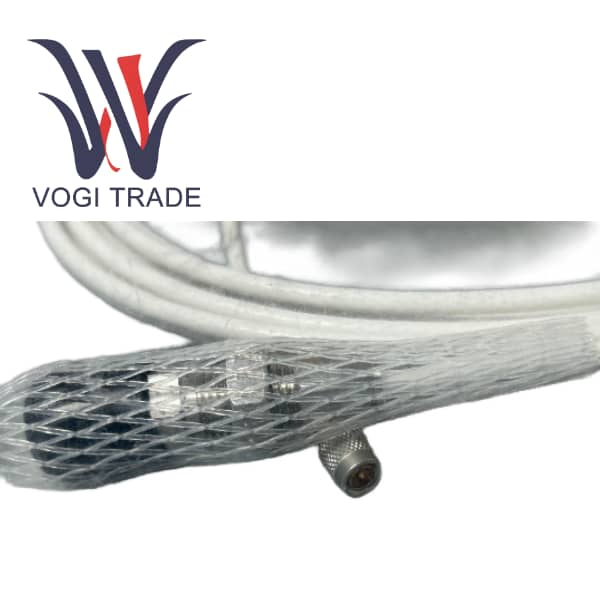

Il TQ912 è un sensore di prossimità senza contatto ad alte prestazioni della linea di prodotti Vibra-Meter ® di Parker Meggitt, progettato specificamente per applicazioni a montaggio inverso. Funziona in base al principio delle correnti parassite e viene utilizzato per misurare con precisione lo spostamento relativo tra la sonda del sensore e il bersaglio metallico. Questo sensore viene solitamente utilizzato in combinazione con il cavo di prolunga EA902 e il condizionatore di segnale IQS900 per formare una catena di misurazione di prossimità completa e calibrata.

Connettore                                            Connettore micro coassiale autobloccante (resistenza massima alla temperatura 200°C)

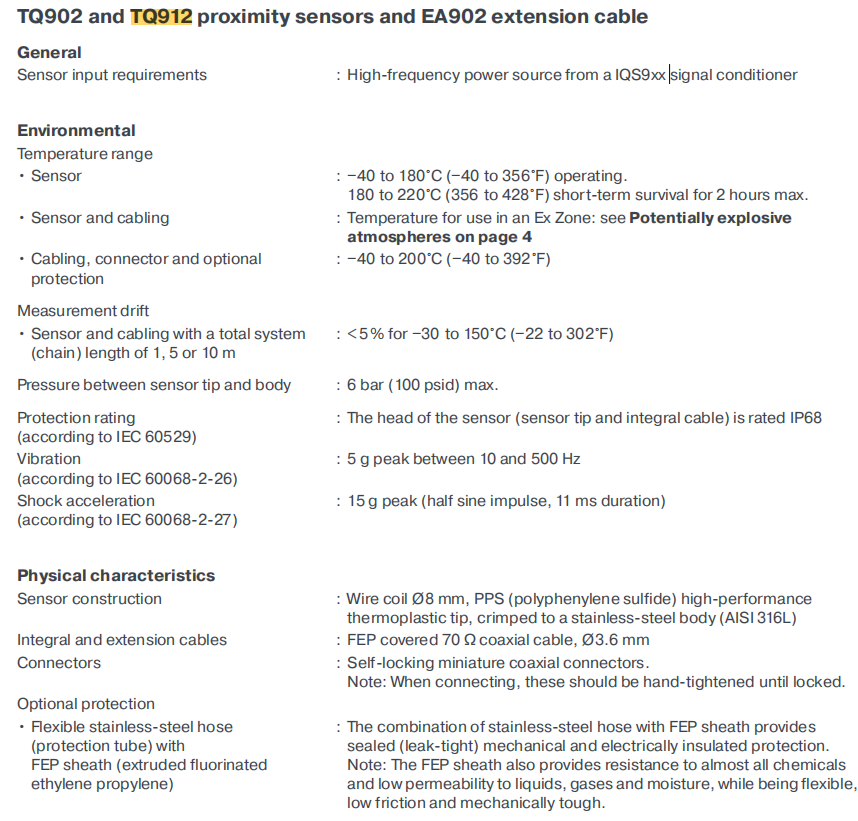

Specifiche e parametri del prodotto

Principio di funzionamento                                 Effetto correnti parassite

Intervallo di misurazione lineare                   2 mm o 4 mm (a seconda della configurazione del condizionatore di segnale IQS900 in dotazione)

Risposta in frequenza                             Da CC a 20 kHz (~3 dB)

Intervallo di temperatura

Temperatura di funzionamento                         da -40 °C a +180 °C

Tolleranza a breve termine                            Fino a 220°C, per una durata massima di 2 ore

La lunghezza del cavo del corpo principale (E)    5.000 mm ± 500 mm

Lunghezza totale del sistema (H)                         5 metri

Intervallo di misurazione lineare                   2 mm o 4 mm (a seconda della configurazione del condizionatore di segnale IQS900 in dotazione)

Specifica filettatura (B6)                       1/2" - 20UNF

Protezione opzionale (F2)                         Tubo flessibile in acciaio inox con guaina in FEP, lunghezza 4.800 mm

Connettore                                            Connettore micro coassiale autobloccante (resistenza massima alla temperatura 200°C)

Prestazioni di resistenza alle vibrazioni            Picco di 5 g (10-500 Hz, in conformità con IEC 60068-2-6)

Resistenza agli urti                                 15 g di picco (mezza onda sinusoidale, durata 11 ms, in conformità con IEC 60068-2-27)

Pressione nominale                                     Massimo 6 bar tra la sonda del sensore e il corpo
