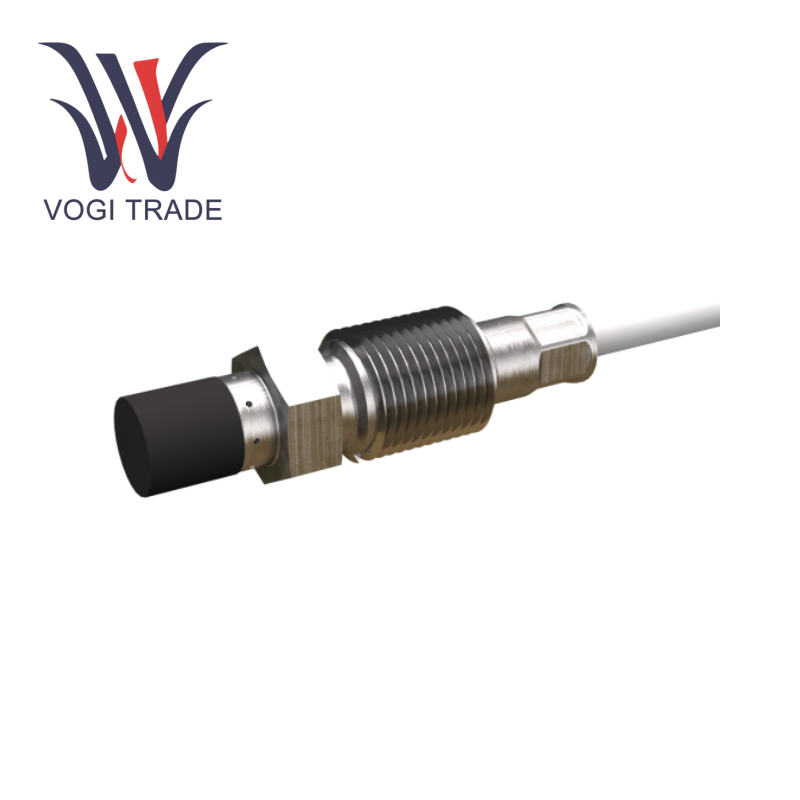

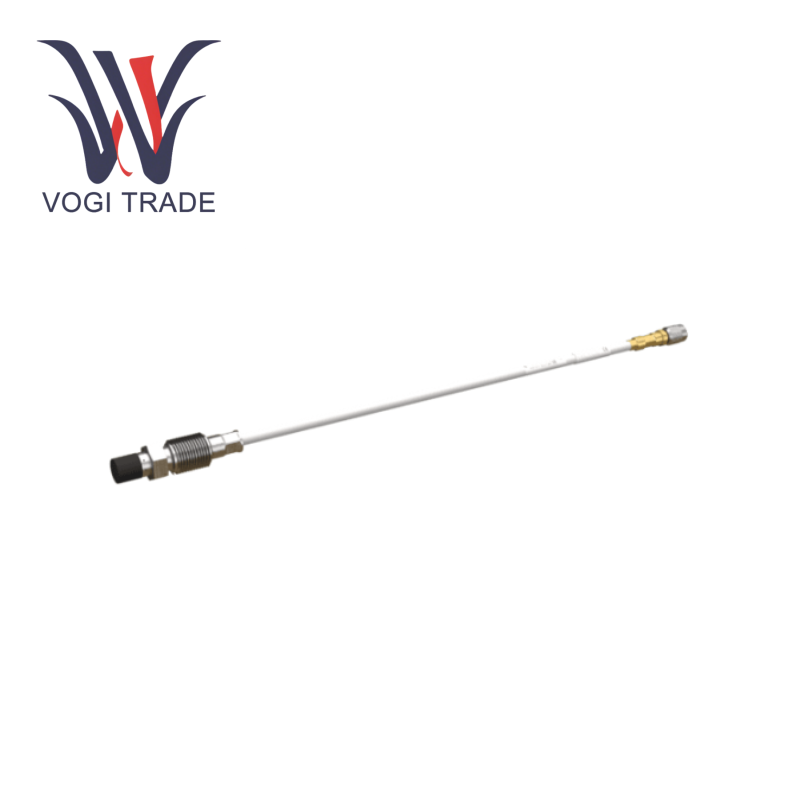

TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10

Parametri core

Intervallo lineare: 2 mm (0,15–2,15 mm)

Sensibilità: 8 mV/μm (uscita di tensione)

Risposta di frequenza: DC-20 kHz (-3 dB)

Temperatura operativa: -40 ° C ~ +180 ° C (220 ° C/2H a breve termine)

Livello di protezione: IP68 (sonda)

Resistenza alla pressione: 6 bar (100 psid)

Materiale: alloggiamento in acciaio inossidabile AISI 316L + sonda di plastica ingegneristica ad alta temperatura PPS

Installazione: filettatura metrica (installazione inversa)

Resistenza agli shock: 15 g (onda mezza-sine da 11 ms)

Lunghezza del cavo: cavo integrale da 1 m (nessuna estensione)

Segnale di uscita: tensione originale (richiede il condizionatore IQS900)

Standard di certificazione: - API 670 5a edizione

IECEX/Atex Explosion-Afto (sono richiesti componenti della versione ex)

- SIL 2 (IEC 61508)

Vantaggi fondamentali

1. Funzionamento affidabile in ambienti estremi

Funzionamento continuo di 180 ° C + 220 ° C sopravvivenza a breve termine, adatto alla sezione di scarico della turbina a gas, area ad alta temperatura del sistema idraulico.

Protezione IP68 + guaina FEP (opzionale) resiste all'olio, alla corrosione chimica e al lavaggio ad alta pressione.

2. Garanzia di precisione a livello di micron

L'algoritmo di compensazione della temperatura elimina la deriva di -30 ° C ~ 150 ° C (errore <5%) per garantire la stabilità a lungo termine.

La risposta in frequenza larga 20 kHz cattura eventi di vibrazione ad alta frequenza (come le prime armoniche del fallimento del cuscinetto).

3. Sicurezza e integrazione diagnostica

Se abbinato a IQS900 diagnostico, TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 supera il limite (<-20.5Ma o> -15.5Ma) per indicare guasto a catena (sensore/cavo/condizionatore) in tempo reale.

Certificazione SIL 2 "Livello di progettazione", utilizzata direttamente nei sistemi di sicurezza funzionale (come ODS di protezione eccessiva).

4. Aggiornamento modulare e veloce

I componenti completamente intercambiabili possono sostituire direttamente i tradizionali sistemi TQ4XX (come IQS900 che sostituiscono IQS45X).

TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 supporta la fine della lunghezza della catena in loco (compensazione elettrica ± 0,1 m) per ottimizzare la risposta del sistema.

Scenari di applicazione tipici

Energia e potenza: monitoraggio delle vibrazioni dell'albero della turbina a vapore, protezione da spostamento assiale del generatore di gas

Industria chimica del petrolio e del gas: analisi delle vibrazioni del cuscinetto del compressore centrifugo, controllo del clearance della pompa
