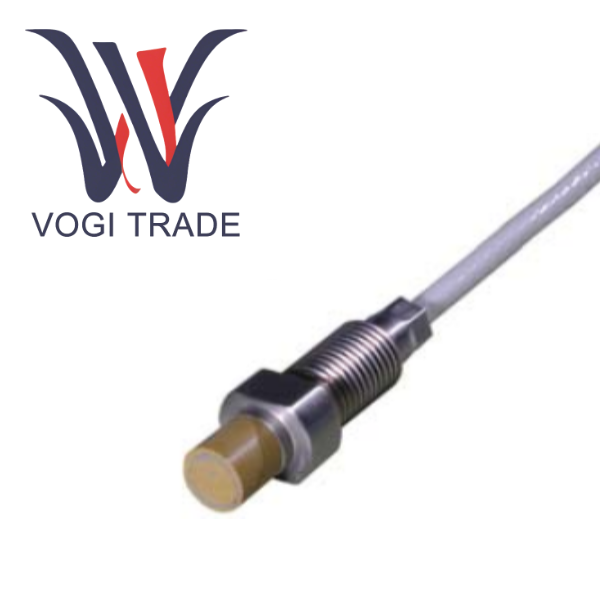

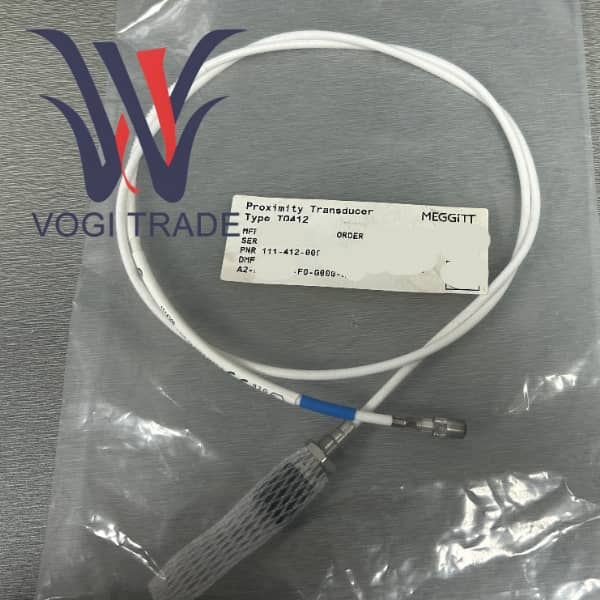

TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05

Prodotto Overview

La configurazione specifica di questo modello di prodotto TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05 è definita:

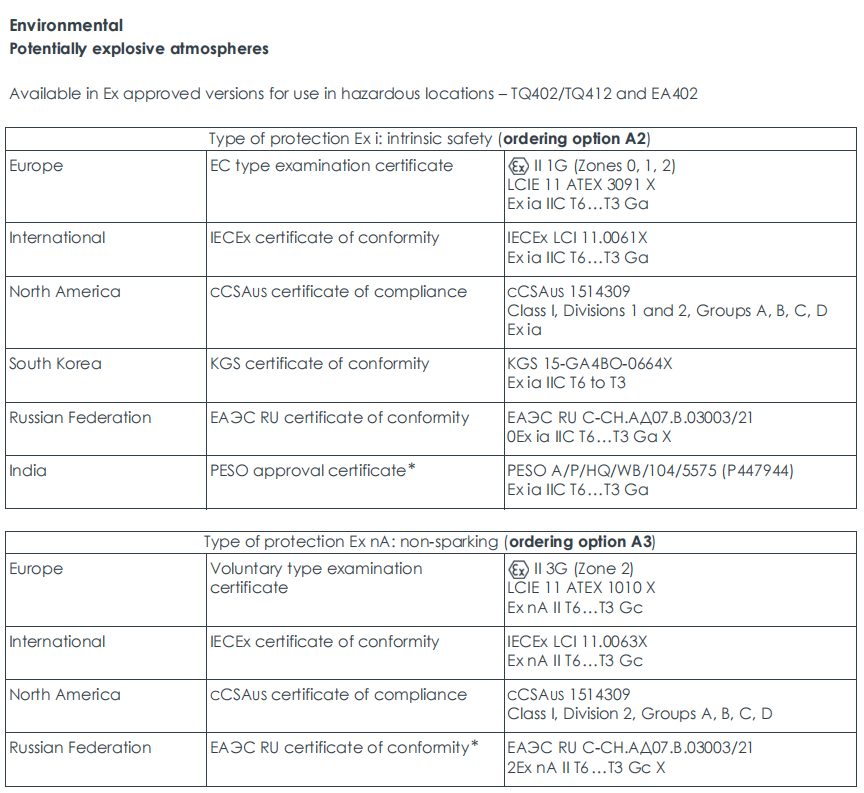

A1: versione ambientale standard, non antideflagrante.

B6: Adotta la filettatura imperiale 3/8"-24 UNF, comoda per l'installazione nel foro di montaggio della sonda standard.

E050: La lunghezza del cavo integrato è 5,0 metri ± 500 millimetri.

F0/G000: Nessun tubo protettivo flessibile aggiuntivo in acciaio inossidabile o guaina in FEP.

H05: La lunghezza totale del sistema dell'intera catena di misura (sensore + cavo di prolunga) è di 5 metri. Poiché il cavo integrato è già lungo 5 metri, non è necessaria alcuna prolunga EA402 aggiuntiva.

Questo sensore deve essere utilizzato insieme al condizionatore di segnale IQS450 per formare insieme un sistema di misurazione completo calibrato e intercambiabile. Il suo principio di funzionamento si basa sull'effetto delle correnti parassite. Un campo elettromagnetico ad alta frequenza viene generato attraverso la bobina sulla punta della sonda del sensore. Quando si avvicina la superficie di un bersaglio metallico, verranno indotte correnti parassite sulla superficie del bersaglio, modificando così l'impedenza della bobina. Il condizionatore di segnale IQS450 rileva questo cambiamento ed emette un segnale di tensione o corrente proporzionale alla distanza tra la sonda e la superficie target.

Vantaggi

Prestazioni e stabilità di misurazione eccezionali

Elevata linearità e ripetibilità: all'interno dell'intervallo calibrato di 2 mm o 4 mm, il segnale di uscita mostra una relazione altamente lineare con lo spazio vuoto e l'errore non lineare è estremamente piccolo. Questa elevata linearità è fondamentale per catturare con precisione la traiettoria dell'asse e identificare piccoli errori di squilibrio o disallineamento.

La risposta ad ampia frequenza non solo misura accuratamente lo spostamento dell'albero a bassa frequenza, ma cattura anche completamente i componenti delle vibrazioni ad alta frequenza, soddisfacendo i requisiti completi di monitoraggio delle condizioni.

Il sistema composto dal sensore e dal regolatore corrispondente è stato progettato con un'eccellente capacità di compensazione della temperatura. Nell'intervallo di funzionamento compreso tra -40°C e +180°C, la deriva della sensibilità è rigorosamente controllata entro meno del 5%. Ciò significa che anche se si verificano drastici sbalzi di temperatura durante l'avvio e lo spegnimento della turbina a vapore, i dati di misurazione rimangono affidabili, evitando falsi allarmi causati dalla deriva della temperatura.

Durata e adattabilità ambientale senza pari

Con un grado di protezione IP68, la testa della sonda è completamente sigillata e può funzionare a lungo se immersa in olio, acqua o altri liquidi. È molto adatto per l'installazione in luoghi difficili come all'interno di scatole di cuscinetti.

Materiale di alta qualità, l'involucro in acciaio inossidabile AISI 316L ha una resistenza alla corrosione estremamente elevata e può resistere all'erosione di acidi, alcali e nebbia salina comunemente presenti negli impianti petrolchimici. Il materiale all'avanguardia di Torlon combina elevata resistenza, elevata resistenza all'usura ed eccellente resistenza al calore, di gran lunga superiore alla normale plastica o ceramica.

Superato rigorosi test ambientali: conforme agli standard IEC 60068, in grado di resistere a vibrazioni continue di 5 g e impatti di 15 g, garantendo un funzionamento stabile anche in prossimità di macchinari rotanti di grandi dimensioni.

Svantaggio

Costo totale di proprietà elevato

Il costo di acquisto iniziale è elevato. Essendo un prodotto di un marchio internazionale di prima linea conforme allo standard API 670, il suo prezzo unitario è molto più alto di quello di prodotti simili non certificati o nazionali. Il costo di un set completo di punti di misurazione può essere molte volte superiore a quello dei normali sensori.

Si basa su accessori dedicati e per funzionare deve essere abbinato al condizionatore di segnale IQS450 originale, inoltre l'IQS450 stesso è piuttosto costoso. Ciò forma un ecosistema chiuso in cui gli utenti non possono scegliere condizionatori di terze parti più economici per ridurre i costi.

Il costo dei pezzi di ricambio: una volta danneggiato il sensore o il cavo, anche il costo per la sostituzione dei pezzi di ricambio originali di fabbrica è molto elevato.

I limiti e la complessità dell'integrazione dei sistemi

Uscita analogica, con l'uscita che è la tradizionale tensione da -2 V a -18 V o il segnale di corrente da -15,5 mA a -20,5 mA. Sebbene abbia una forte compatibilità, nel moderno ambiente digitale e di rete Industrial 4.0, manca di capacità di comunicazione digitale nativa e richiede hardware di acquisizione dati aggiuntivo per connettersi alla rete di monitoraggio di livello superiore, aumentando la gerarchia e la complessità del sistema.
