TQ412111-412-000-013-A1-B1-E010-F0-G000-H10

Prodotto Overview

L'analisi del codice modello di TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 è la seguente:

111-412-000-013     Codice prodotto base, chiaramente contrassegnato come sensore serie TQ412.

A1                          Opzione ambientale, che indica la versione industriale standard, senza certificazione antideflagrante (Ex), adatta per ambienti industriali generali.

B1                          Tipo di filettatura, che indica la filettatura metrica M10 x 1, che è una delle specifiche di installazione più comuni.

E010                       Lunghezza del cavo integrato, che indica un cavo coassiale FEP integrato di 1,0 metri ± 0,1 metri.

F0                          Protezione opzionale, che indica l'assenza di protezione meccanica o chimica aggiuntiva, ovvero vengono utilizzati solo cavi FEP standard.

G000                     Lunghezza del tubo flessibile, corrispondente a F0, che indica il tubo non flessibile in acciaio inossidabile.

H10                       Lunghezza totale del sistema (TSL), indica che questo sensore è progettato per formare una catena di misurazione completa di 10 metri. Poiché il cavo integrato è lungo solo 1,0 metri, per raggiungere il TSL dichiarato di 10 metri è necessario utilizzare una prolunga EA402 da 9,0 metri.

La caratteristica principale di TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 è il design a montaggio inverso. A differenza dei sensori verticali standard, il cavo del segnale del TQ412 fuoriesce dalla coda del corpo del sensore. Questa struttura unica lo rende la scelta ideale per risolvere problemi tecnici come spazio di installazione limitato, impossibilità di posare i cavi davanti o necessità di uno speciale instradamento dei cavi.

Caratteristiche funzionali del prodotto

Acquisizione del segnale a banda larga ad alta fedeltà

La larghezza di banda di 20 kHz supera di gran lunga i requisiti di monitoraggio di base e può catturare con precisione segnali transitori ad alta frequenza come la frequenza caratteristica del guasto dei cuscinetti volventi, la banda di frequenza laterale dell'ingranaggio degli ingranaggi e la frequenza di passaggio della lama, fornendo dati grezzi di alta qualità per diagnosi avanzate.

Il cavo coassiale da 70 Ω a basso rumore e il connettore autobloccante formano un circuito completamente schermato, sopprimendo efficacemente le interferenze elettromagnetiche provenienti da apparecchiature come convertitori di frequenza e motori ad alta potenza, garantendo la purezza del segnale.

Costruzione robusta e affidabile di livello industriale

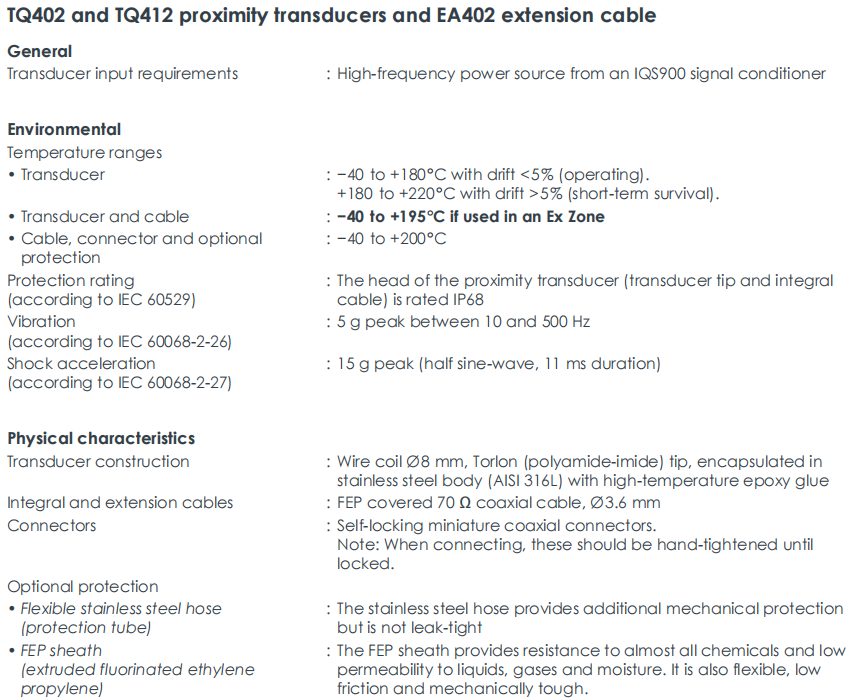

La punta Torlon sigillata IP68 e il corpo in acciaio inossidabile sono completamente sigillati con adesivo epossidico ad alta temperatura, consentendo un funzionamento stabile a lungo termine in mezzi aggressivi come olio, acqua e refrigerante.

In condizioni di variazioni estreme di temperatura che vanno da -40°C a +180°C, la deriva del sistema è controllata entro il 5%, garantendo la coerenza e la comparabilità dei dati durante l'intero processo, dall'avvio a freddo, al funzionamento a pieno carico fino allo spegnimento.

Elevata resistenza alle vibrazioni e agli urti, con una tolleranza di 5 g di vibrazioni e 15 g di urti, garantendo l'assenza di guasti nell'ambiente con forti vibrazioni di grandi macchinari rotanti come turbine a vapore e compressori.

Standardizzazione e intercambiabilità dei sistemi

Viene eseguita la calibrazione della lunghezza totale del sistema e l'intera catena di misura (TQ412 + EA402 + IQS450) viene calibrata uniformemente secondo un TSL di 10 metri. Ciò significa che qualsiasi sensore TQ412 con le stesse specifiche può essere sostituito direttamente senza la necessità di ricalibrazione o regolazione delle impostazioni della gamma sul computer superiore, semplificando notevolmente il processo di manutenzione e riducendo i tempi di inattività.

Gli indicatori chiave di prestazione della conformità API 670 sono conformi ai requisiti raccomandati dello standard internazionale API 670 per i sistemi di protezione meccanica nell'industria petrolifera e del gas, che costituisce la garanzia tecnica per la conformità del progetto.
