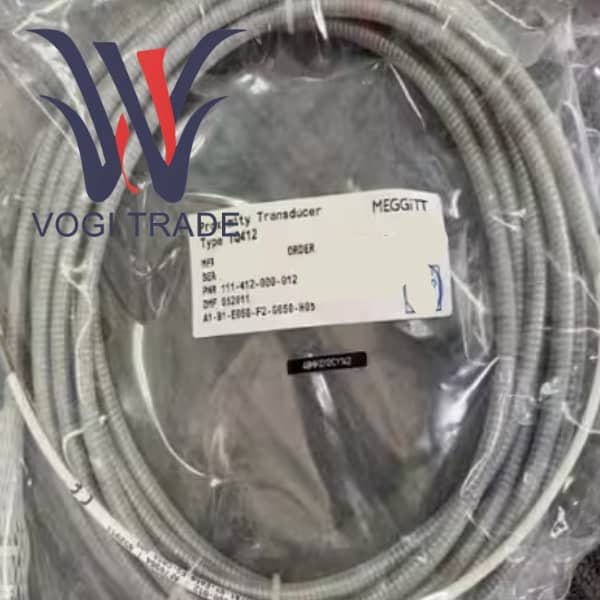

Marca: VibrometroDescrizione:Trasduttore di prossimitàCondizione: NuovoGaranzia: 1 annoQuantità inventario: 1Termine di pagamento: T/TPorto di spedizione: XiamenTQ412 111-412-000-012 A1-B1-E010-F1-G010-H10 è un modulo di monitoraggio delle vibrazioni industriali prodotto da Vibro-Meter, utilizzato principalmente per la protezione dalle vibrazioni e il monitoraggio di macchinari rotanti.
| Produzione |
Vibrometro |
| Numero di modello |
TQ412 |
| Numero d'ordine |

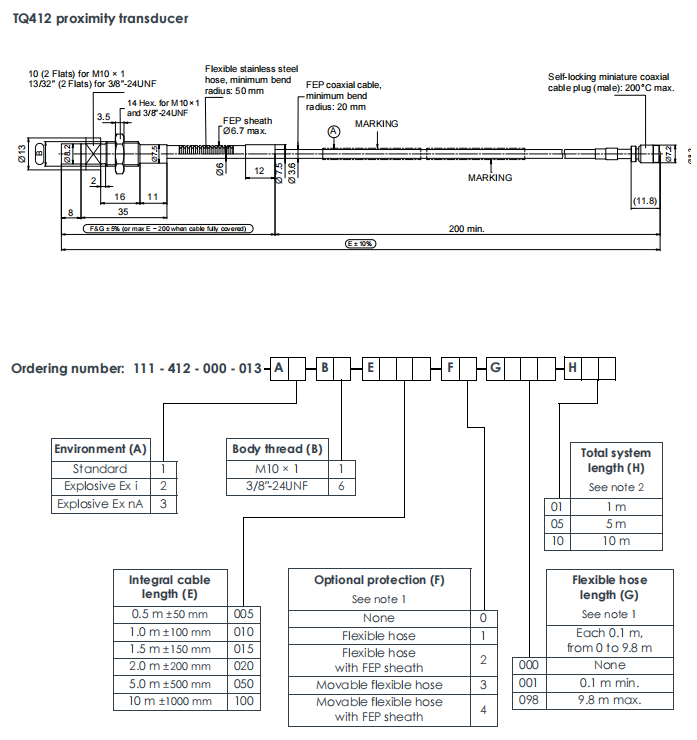

111-412-000-012 A1-B1-E010-F1-G010-H10 |
| Catalogare |
Sonde e sensori |
| Paese di origine |
Svizzera |
| CODICE SA |
8537109090 |
| Dimensione |
26,2 cm*12,5 cm*2 cm |
| Dimensione dell'imballaggio |
28,2 cm*14,5 cm*4 cm |
| Peso |
0,3 kg |
Consigli sui prodotti correlati
Unità di elaborazione del segnale principale: condizionatore di segnale IQS900
Il partner essenziale fornisce alimentazione, demodulazione del segnale e uscita standardizzata da -2 V a -18 V o 4-20 mA
Punti chiave per la selezione: scegliere il codice Bxx corrispondente in base all'intervallo richiesto e al tipo di uscita
Cavo di prolunga: EA402 9,0 m
La chiave per raggiungere H10 sta nella scelta di un cavo di prolunga EA402 lungo 9,0 metri
Nota: anche l'EA402 dispone di un proprio sistema di codici di ordinazione. È necessario garantire che l'ambiente e le opzioni del connettore corrispondano al sistema
Protezione della connessione Protezione della connessione IP 172
È fortemente raccomandato per proteggere la connessione tra il connettore maschio del TQ412 (F1) e il connettore femmina del cavo di prolunga EA402, fornendo tenuta IP e resistenza meccanica per compensare l'interruzione della protezione F1 nel punto di connessione
La piattaforma del sistema è VM600 / VM900
Il modulo IQS900 può essere integrato nel sistema di monitoraggio online VM900 di Meggitt per ottenere gestione centralizzata dei dati, analisi avanzate e interblocco di protezione
Installare l'allegato
L'MA 130 può essere utilizzato per installare l'IQS900 sulla guida DIN
La serie PA 15x viene utilizzata per l'installazione e l'adattamento della sonda in fori non standard
Confronto di prodotti simili
| Dimensione del confronto |
Questo modello: TQ412 (F1, H10 111-412-000-012 A1-B1-E010-F1-G010-H10
|
Versione protezione base: TQ412 (F0, H10) 111-412-000-012 A1-B1-E010-F0-G000-H10
|
Versione con protezione chimica: TQ412 (F2, H10) 111-412-000-012 A1-B1-E010-F2-G010-H10
|
Vecchia versione della piattaforma: TQ412 + IQS450 (F1, H10) |
Rappresentante del concorrente: Bently Nevada 3300 XL 8mm |
| Configurazione principale |
Cavo integrato M10x1, 1m + prolunga 9m, tubo flessibile in acciaio inox (1m) |
Cavo integrato M10x1, 1m + prolunga 9m, tubo flessibile non protetto |
Cavo integrato M10x1, 1m + prolunga 9m, tubo inox + guaina FEP (1m) |
Cavo integrato M10x1, 1m + prolunga 9m, tubo flessibile in acciaio inox (1m) |
solitamente disponibile nei sistemi M16x1 o metrico/imperiale, con condotto metallico di protezione |
| Balsamo abbinato |
IQS900 |
IQS900 |
IQS900 |
QS450 |
3300/25 o 3500/42/45 |
| Risposta in frequenza |
CC ~ 10 kHz (-3 dB) |
CC ~ 10 kHz (-3 dB) |
CC ~ 10 kHz (-3 dB) |
CC ~ 20 kHz (-3 dB) |
CC ~ 10 kHz (standard)/CC ~ 20 kHz (opzione gamma dinamica elevata) |
| Principali capacità protettive |
La protezione meccanica di prim'ordine è resistente all'usura, agli urti e ai morsi |
Affidandosi esclusivamente alla resistenza del cavo FEP stesso Protezione meccanica debole |
Protezione meccanica e chimica di altissimo livello Resistente agli acidi forti, agli alcali forti, ai solventi e alle macchie d'olio |
Protezione meccanica di prim'ordine |
Protezione meccanica di altissimo livello Attraverso il catetere |
| Ambiente applicabile |
Aree con temperature elevate, molta polvere e rischi di usura fisica Ad esempio vicino alla scatola dei cuscinetti di una centrale elettrica |
Un ambiente pulito e controllato, privo del rischio di danni fisici |
Ambiente chimico fortemente corrosivo Come l'area del reattore di un impianto chimico |
Come a sinistra, ma occorre prestare attenzione alla compatibilità della piattaforma |
ampiamente disponibile, particolarmente dominante nel mercato nordamericano |
| Lunghezza totale del sistema |
10m | 10m |
10m |
10m |
1m, 5m, 9m |
| Conformità API 670 |
SÌ | SÌ |
SÌ |
SÌ |
SÌ |
| Vantaggi principali |
-Protezione meccanica economicamente vantaggiosa - Conforme ai più recenti standard di sicurezza/EMC - Architettura di cablaggio flessibile da 1+9 m |
- Il costo più basso - Leggero e raggio di curvatura ridotto |
- Protezione completa, adatta agli ambienti più difficili -FEP offre un'eccellente inerzia chimica |
- Risposta in frequenza più elevata, adatta per l'analisi dei guasti ad alta frequenza |
-ha una grande capacità installata globale e un ecosistema maturo - Pezzi di ricambio e risorse ingegneristiche abbondanti
|
| Principali svantaggi |
-Il limite superiore della risposta in frequenza è inferiore a quello della vecchia versione -Esiste un punto di connessione |
-I cavi sono soggetti a danni e presentano un alto rischio di affidabilità - Non adatto per ambienti difficili |
- Il costo più alto -raggio di curvatura più pesante e più ampio |
-La piattaforma è relativamente vecchia e potrebbe non soddisfare i più recenti standard di sicurezza elettrica |
- Incompatibile con la piattaforma Meggitt VM -Il costo iniziale è altrettanto elevato |
| Scenari applicativi tipici | Per turbine a vapore, generatori, ventilatori, ecc. di grandi dimensioni, l'ambiente vicino ai sensori è ostile e l'estremità remota è collegata alla sala di controllo | Cablaggio in laboratori, piccoli motori o passerelle portacavi completamente protette | Aree con forti mezzi corrosivi come piattaforme offshore, raffinazioni petrolchimiche e prodotti farmaceutici | Ricerca speciale o scenari diagnostici che richiedono l'analisi di segnali di vibrazione ad altissima frequenza | Tutti i tipi di macchinari rotanti chiave in tutto il mondo, soprattutto nelle fabbriche che già dispongono di sistemi Bently |
Scegli questo modello (F1, H10). Quando l'ambiente applicativo prevede radiazioni ad alta temperatura, collisioni degli utensili e attrito da parti in movimento e non è necessario resistere a una forte corrosione chimica, è la scelta migliore in termini di rapporto costo-prestazioni. Trova un equilibrio tra protezione, costi e moderni requisiti di conformità.
Scegli la versione F0. È consigliato solo per situazioni in cui il budget è estremamente limitato e l'ambiente di installazione è molto pulito, sicuro e controllato. Qualsiasi danno fisico imprevisto può portare al guasto del sistema.
Quando il tuo sito contiene acidi forti, alcali forti, solventi organici o altri prodotti chimici corrosivi, devi scegliere la versione F2. Questa è la soluzione protettiva "definitiva" progettata per ambienti chimici estremi.
Considera la vecchia piattaforma (IQS450). A meno che non si abbia una chiara necessità di analisi ad alta frequenza, non è consigliabile sceglierla per i nuovi progetti. La priorità dovrebbe essere data alle nuove piattaforme che soddisfano i più recenti standard di sicurezza.
Se la tua fabbrica ha adottato completamente il sistema 3500/2300 di Bently Nevada, per mantenere la coerenza e utilizzare le risorse esistenti, scegliere prodotti simili potrebbe essere una decisione più pragmatica.
