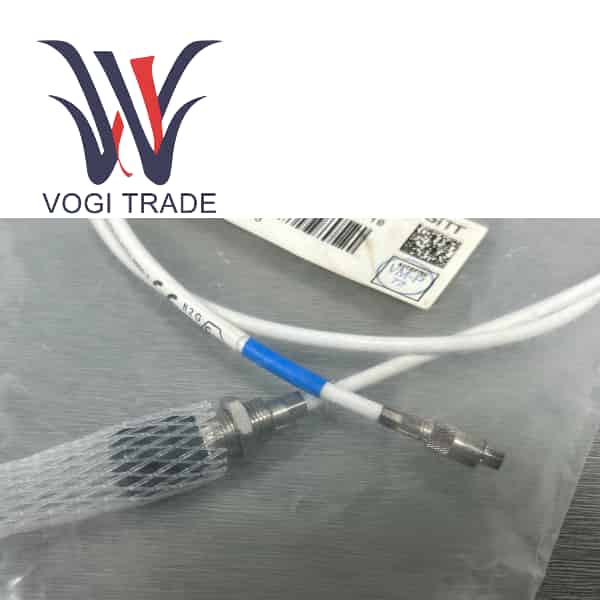

TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10

Panoramica del prodotto

Per il modello specifico TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10, secondo le regole di codifica nel documento, possiamo decodificarlo come segue.

A1            Tipo ambientale - Ambiente standard non a prova di esplosione

B1            Specifica della filettatura: filettatura metrica

C042         Diametro sonda - 8 mm Il codice 42 corrisponde a una sonda da 8 mm

D000        Lunghezza sonda - Lunghezza standard

E010        Lunghezza cavo: cavo integrale 10 metri

F0            Protezione cavo - Nessuna armatura Nessuna

H10         Lunghezza totale del sistema TSL - sistema da 10 metri

Problemi riscontrati durante l'utilizzo

Deviazione lineare

Se il materiale target non è l'acciaio VCL 140 standard, i risultati della misurazione potrebbero essere imprecisi. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 Si consiglia, se si utilizza una lega speciale, di fornire campioni per una calibrazione speciale.

Influenza della temperatura

Sebbene la sonda sia resistente alle alte temperature, se il cavo viene esposto a lungo a un ambiente superiore a 200 ℃, lo strato isolante del cavo potrebbe danneggiarsi.

Tensione di gap anomala

Un'installazione non corretta del divario farà sì che la tensione di uscita superi l'intervallo lineare compreso tra -1,6 V e -17,6 V.

Scenari ed esperienze applicabili

Monitoraggio del grippaggio dei cuscinetti nei compressori centrifughi di grandi impianti chimici Background

In estate era in funzione il compressore centrifugo di un impianto chimico. La temperatura superficiale dell'alloggiamento del cuscinetto ha raggiunto i 150 ℃ e sul posto era presente una piccola quantità di gas infiammabile. Sfida

È necessario monitorare la vibrazione radiale del rotore con una precisione micrometrica. I sensori comuni soffrono di una grave deriva del punto zero alle alte temperature e la trasmissione a lunga distanza di 10 metri tende a introdurre interferenze, con conseguenti falsi allarmi. Applicazione

L'ingegnere ha scelto TQ 402. Un cavo integrato da 10 metri è stato collegato direttamente al quadro di controllo distante, evitando l'ossidazione e uno scarso contatto nei giunti intermedi. La punta della sonda Torlon ha funzionato stabilmente a temperature elevate e una larghezza di banda di 20 kHz ha catturato con successo i primi minuscoli segnali di distacco del cuscinetto, prevenendo arresti non pianificati.

Guida all'installazione

Installazione filettata

Se si tratta di una filettatura metrica, utilizzare nastro adesivo o sigillante per alte temperature

Gestione dei cavi

Non utilizzare una chiave per serrare il connettore. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 deve essere serrato solo a mano. Un serraggio eccessivo danneggerà l'isolante ceramico di precisione

Verifica della lunghezza del sistema

Questo prodotto è un sistema da 10 metri. Se sono necessari cavi di prolunga aggiuntivi in ​​loco, assicurarsi che la lunghezza totale del "cavo sonda + cavo di prolunga" sia superiore a 8,8 metri e sia conforme agli standard di rifinitura elettrica per il sistema da 10 metri. Altrimenti, causerà una deviazione della sensibilità

Messa a terra schermante

Lo strato schermante del cavo coassiale deve essere collegato a terra a un'estremità per evitare interferenze del circuito di terra
