TQ401 111-401-013 A2-B6-C051-D0-E010-F0-G-H10

Parametri core

Prestazioni di misurazione: intervallo 0,2 ~ 2,2 mm, errore lineare ≤ ± 1% di intervallo completo (vedere Curva delle prestazioni)

Opzionale in modalità doppia:

-uscita di tensione: -1.6v ~ -17.6V (impedenza 500Ω)

-Output di corrente: -15.5 ~ -20.5MA (2-filo)

Risposta dinamica: DC ~ 20kHz (-3db), può catturare transitori meccanici a livello di 10μs

Temperatura di lavoro: -40 ℃ ~+180 ℃ (resistenza alla temperatura a breve termine 220 ℃), protezione IP68 (sonda), resistenza alle vibrazioni 5G/resistenza agli shock 15g

Lunghezza totale 10 metri (cavo principale da 1 m + cavo di estensione 9 m), Supporto Tensione/SCHETTAZIONE USCITA DI CORRENTE

Certificazione di sicurezza a prova di esplosione

TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10 può essere distribuito in ambienti ad alto rischio come piattaforme di petrolio e gas e piante chimiche nella zona 0 senza ulteriori gusci protettivi

Punti salienti del design strutturale

Nucleo della sonda: bobina incapsulata ∅5mm Torlon® in poliammide, resistente alla corrosione chimica e all'usura meccanica

Sistema di connessione: connettore a coassiale micro autocomparsi (streging a mano per prevenire l'allentamento), a guscio in acciaio inossidabile 316L Resistente alla corrosione a spruzzo salino

Configurazione del cavo: cavo coassiale schermato FEP (∅3,6 mm), nessuna guaina aggiuntiva (opzione F0) per semplificare l'installazione

Condizionatore di segnale: alloggiamento in lega di fust in lega di alluminio, supporta l'installazione di binario DIN (adattatore MA130 opzionale)

Vantaggi tecnici

1. Design intrinsecamente sicuro

L'unica sonda del mondo del mondo della zona di copertura 0 della zona esplosiva, TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10 può essere direttamente collegato al sistema di monitoraggio VM600 senza un barriera di sicurezza.

2. intervallo di temperatura ampio e alta stabilità

La tecnologia di compensazione della temperatura garantisce una deriva <5% nell'intervallo di -40 ℃ ~ 180 ℃ e dati affidabili in condizioni di lavoro estreme.

3. Sistema completo intercambiabile

TQ401 111-401-000-013 A2-B6-C051-D0-E010-F0-G000-H10 è completamente intercambiabile con il balsamo del segnale IQS450, riducendo i costi dei pezzi di ricambio e la complessità di manutenzione.

4. Capacità anti-interferenza

Risposta ad alta frequenza a 20kHz sovrapposta alla protezione del corto circuito, nessuna distorsione del segnale in un forte ambiente di campo elettromagnetico.

Scenari di applicazione tipici

Protezione da spostamento assiale delle turbine a gas su piattaforme offshore

Monitoraggio delle vibrazioni dei compressori centrifughi nelle piante chimiche (livello di sicurezza SIL2)

Analisi in tempo reale dell'oscillazione della turbina nelle stazioni idroelettriche

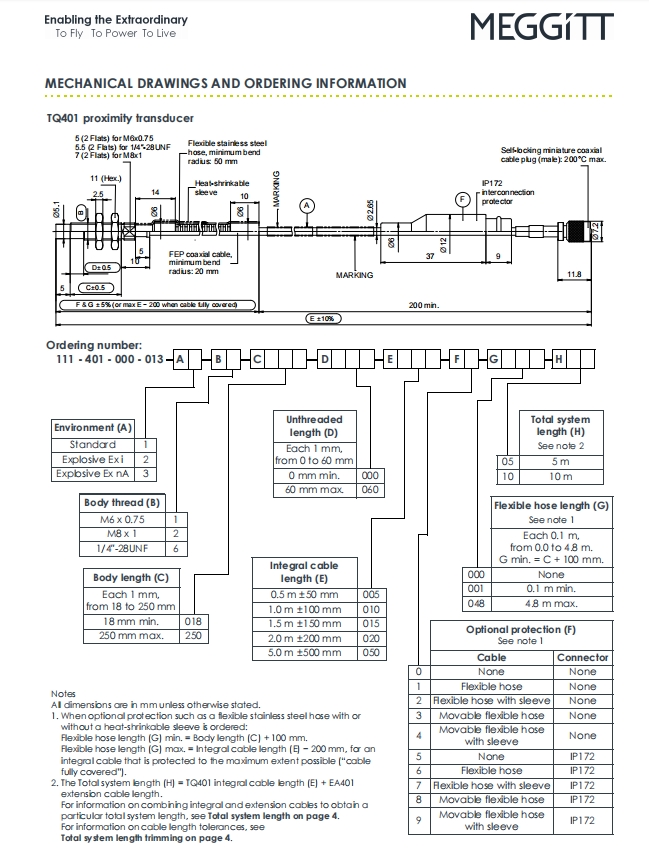

Download del foglio dati
