TQ401 111-401-013-A2-B6-C030-D000-E015-F5-G-H10

Marchio: Vibro-Meter
Descrizione: trasduttore di prossimità
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 36
Termina di pagamento: t/t
Porta di spedizione: Shenzhen

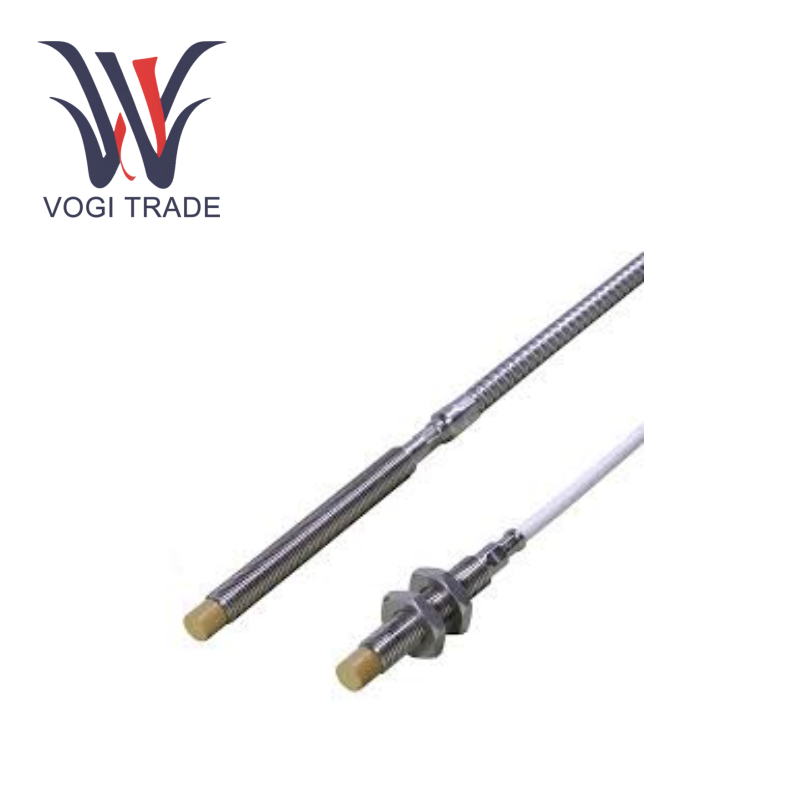

Il TQ401 Vibro-Meter TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 è un trasduttore di prossimità che utilizza la tecnologia di corrente elevatore senza contatto per misurare accuratamente la vibrazione e lo spostamento dei macchinari a rotazione.

Invia richiesta

Descrizione del prodotto

Produzione	Vibro-metro
Numero modello	TQ401

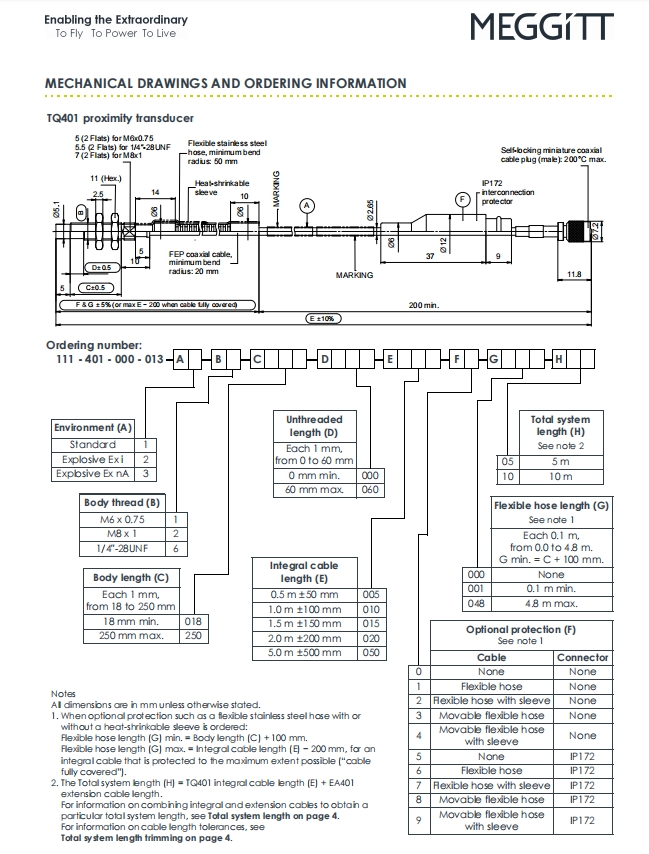

Numero di ordinazione	111-401-, 000-013-A2-B6-C030-D000-E015-F5-G-H10
Catalogare	VM600
Paese di origine	Svizzera
Codice HS	9031809090
Dimensione	Sonda: 10 × 60mm; Trasmettitore: 95 × 70 × 40mm
Dimensione di imballaggio	10 × 25 cm
Peso	2 kg

Configurazione principale

Tipo: sensore di spostamento senza contatto corrente della corrente vorticosa

Trasmettitore di segnale: IQS450

Lunghezza totale del sistema: 10 metri

Cavo della sonda: 1,5 metri (opzione E015)

Cavo di estensione: 8,5 metri (cavo di estensione EA401 è necessario per soddisfare il requisito minimo di 8,5 metri)

Opzioni di uscita: uscita di tensione (opzione B6, corrispondente a -1.6v a -17.6V)

Certificazione a prova di esplosione: EX IA IIC T6 intrinsecamente sicuro (opzione A2, adatta per la zona 0/1/2)

Discussione della sonda: metrica M10 × 1 (opzione C030)

Protezione della sonda: nessuna protezione aggiuntiva (opzione F5)

Parametri chiave

Principio di misurazione: misurazione di spostamento senza contatto corrente di corrente vorticosa

Intervallo: 0,2–2,2 mm (intervallo lineare)

Sensibilità: 8 mV/μm (modalità di uscita della tensione)

Risposta di frequenza: DC-20 kHz (-3 dB)

Linearità: ≤ ± 0,5% (scala piena, calibrazione standard)

Materiale target: VCL 140 Acciaio (equivalente a AISI 4140, ecc.)

Resistenza alla temperatura della sonda: da -40 ° C a +180 ° C (a lungo termine)

+220 ° C (sopravvivenza a breve termine)

Resistenza alla temperatura del trasmettitore: da -35 ° C a +85 ° C

Livello di protezione della sonda: IP68 (testa)

Certificazione di sistema: ATEX/IECEX/CSA/KGS/ROSSTANDARD

Scenari di applicazione

Monitoraggio delle vibrazioni dell'albero dei macchinari rotanti (turbine a vapore, compressori, pompe, ecc.)

Misurazione di spostamento assiale e clearance

Aree pericolose (certificazione a prova di esplosione)

Compatibile con il sistema di monitoraggio VM600/Vibrosmart

Altre istruzioni

Requisiti di calibrazione: la calibrazione con target in acciaio VCL 140 è richiesta in un ambiente di 23 ° C ± 5 ° C. Configurazione del cavo: una lunghezza totale di 10 metri si ottiene combinando un cavo della sonda (1,5 metri) + un cavo di estensione (8,5 metri).

Intercambiabilità: TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 Tutti i componenti del sistema (sonda, cavo, trasmettitore) sono intercambiabili.
