RPS6U200-582-500-013

Panoramica del prodotto

Modello 200-582-500-013

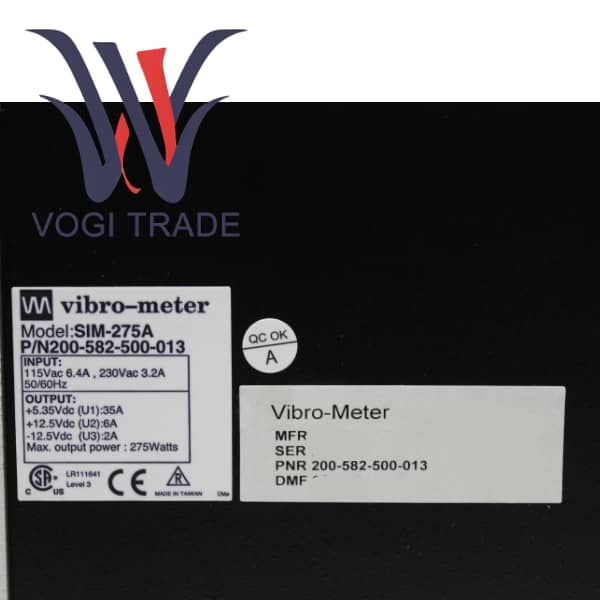

Numero ordine PNR       200-582-500-013

Tipo di alimentazione        Versione con ingresso CA

Piattaforma applicabile       VM600. Lo "0" nel suffisso "013" indica chiaramente che si tratta della versione VM600 (Mk1).

Tensione di ingresso nominale      115/230 V CA. Questo modulo di alimentazione supporta i due principali standard di alimentazione di rete globali e può essere adattato tramite ponticelli interni o commutazione automatica.

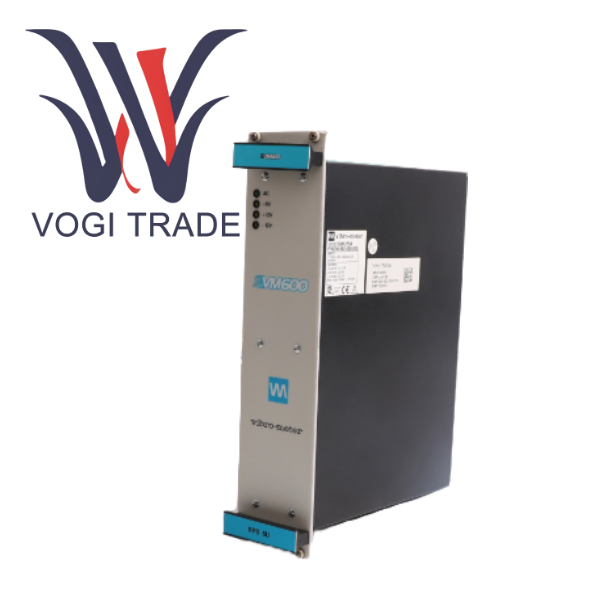

Aspetto fisico     Il pannello frontale è verniciato

Il 200-582-500-013 è un modulo di alimentazione rack ad alte prestazioni e altamente affidabile progettato specificamente per il sistema VM600 di prima generazione, alimentato dalla rete elettrica standard. RPS6U funge da nucleo energetico per la costruzione di un sistema di monitoraggio VM600 stabile.

Caratteristiche funzionali del prodotto

L'RPS6U è lungi dall'essere un semplice convertitore AC/DC. Il 200-582-500-013 è una soluzione di alimentazione altamente affidabile progettata meticolosamente per soddisfare i requisiti esigenti dei sistemi di monitoraggio delle condizioni industriali mission-critical. Le caratteristiche funzionali possono essere analizzate in modo approfondito dalle seguenti sei dimensioni: potenza di uscita di precisione multicanale altamente integrata

Alimentatore multi-rail, un singolo modulo può fornire contemporaneamente tutte le linee di tensione CC richieste dal sistema VM600: +5VDC, +12VDC e -12VDC. Questo design integrato elimina la necessità di alimentatori multicanale esterni e semplifica l'architettura del sistema.

Regolazione precisa della tensione e basso rumore: ogni canale di uscita è sottoposto a regolazione della tensione e elaborazione di filtraggio indipendenti e ad alta precisione. In particolare, le uscite +5 V e ±12 V presentano un ripple e un rumore estremamente bassi, fondamentali per garantire la precisione della conversione da analogico a digitale delle schede di acquisizione dati ad alta velocità come MPC4. Qualsiasi rumore dell'alimentatore può essere interpretato erroneamente come un segnale di vibrazione della macchina, generando falsi allarmi.

Meccanismi diagnostici e di protezione integrati completi

Protezione EMC front-end: il filtro EMI/RFI ad alte prestazioni integrato può sopprimere efficacemente le interferenze condotte e irradiate dalla rete elettrica e anche impedire che il rumore di commutazione generato dal modulo di potenza stesso inquini la rete elettrica, garantendo il funzionamento stabile dell'intero rack VM600 in un ambiente elettromagnetico complesso e soddisfacendo rigorosi standard EMC industriali.

Protezione da sovracorrente e da cortocircuito: i fusibili integrati forniscono la prima linea di difesa per prevenire danni catastrofici causati da guasti interni o cortocircuiti esterni. I circuiti di protezione più avanzati possono ripristinarsi automaticamente una volta eliminato il guasto senza la necessità di intervento manuale.

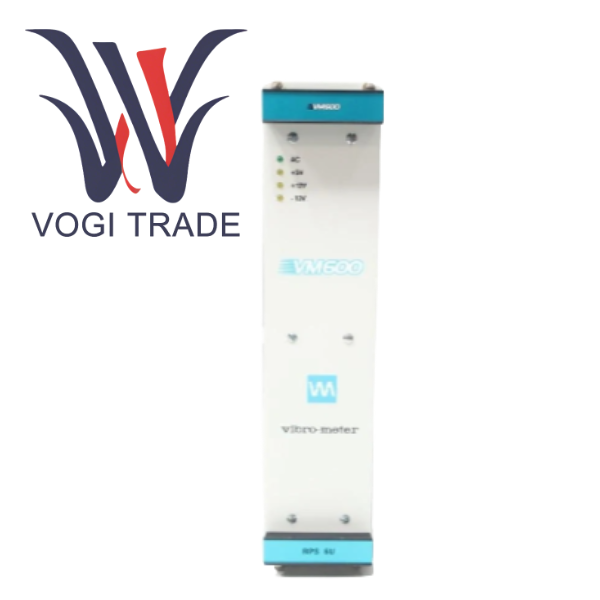

Visualizzazione dello stato: l'indicatore LED sul pannello frontale non è semplicemente una semplice indicazione "on/off", ma anche una finestra sullo stato di salute in tempo reale

IN: 200-582-500-013 non solo indica che c'è elettricità, ma significa anche che la tensione di ingresso rientra nel normale intervallo operativo.

+5 V, +12 V, -12 V: ciascuna barra di tensione ha un'indicazione indipendente. Quando un determinato circuito presenta sottotensione, sovratensione o sovraccarico, il LED corrispondente si spegne o cambia stato, consentendo al personale di manutenzione di individuare la specifica barra di alimentazione difettosa in pochi secondi e riducendo significativamente i tempi di risoluzione dei problemi.

Supporto ridondante per architetture ad alta disponibilità

Il design di ridondanza N+1, RPS6U, costituisce la base fisica affinché il VM600 raggiunga l'obiettivo di "non fermarsi mai". Due moduli RPS6U possono essere installati in un rack VM600 standard. In circostanze normali, i due alimentatori condividono equamente il carico. Quando uno degli alimentatori si guasta, l'altro può assorbire istantaneamente e senza interruzioni il 100% del carico del sistema. L'intero processo è completamente trasparente per le applicazioni di livello superiore, senza perdita di dati o riavvio del sistema.

Funzionalità hot-swap: il modulo di alimentazione supporta l'inserimento o la rimozione sicura mentre il sistema è acceso. Ciò consente di effettuare la manutenzione preventiva o sostituire le unità difettose senza interrompere il monitoraggio delle apparecchiature critiche, riducendo a zero i tempi di fermo non pianificati.
