Marchio: Vibro-MeterDescrizione: scheda di protezione dei macchinariCONDIZIONE: nuovoGaranzia: 1 annoInventario QTY: 6Termina di pagamento: t/tPorta di spedizione: ShenzhenMPC4 200-510-076-114 è adatto per il controllo distribuito e l'elaborazione del segnale nei sistemi di automazione industriale.
| Produzione |
Vibro-metro |
| Numero modello |
Mpc4 |
| Numero di ordinazione |
200-510-076-114 |
| Catalogare |
/ |
| Paese di origine |
Svizzera |
| Codice HS |
85389091 |
| Dimensione |
16*16*12 cm |
| Dimensione di imballaggio |
16*16*12 cm |
| Peso |
0,8 kg |

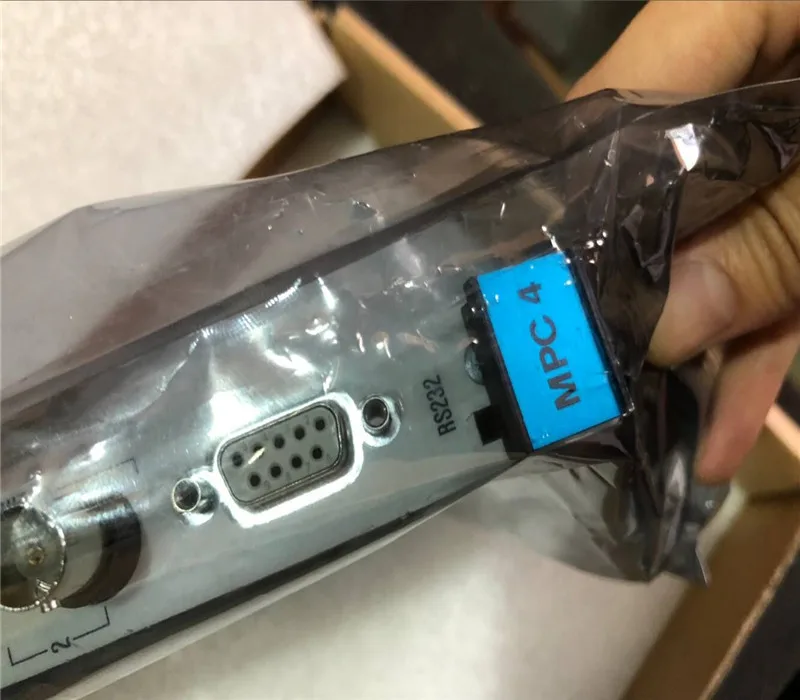

Scheda MPC4

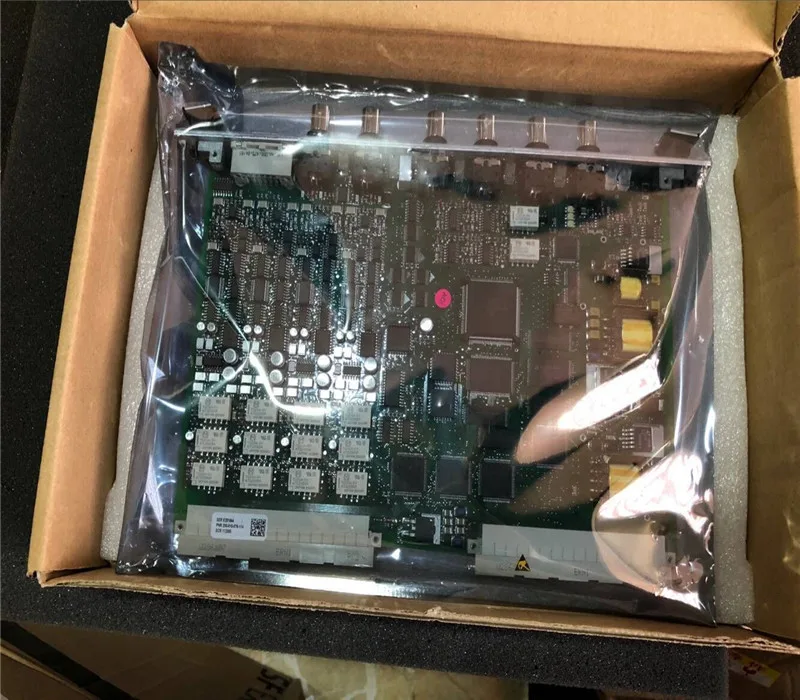

La scheda di protezione dei macchinari MPC4 200-510-076-114 è il cuore del sistema di protezione dei macchinari della serie (MPS). Questa scheda altamente flessibile misura e monitora fino a 4 ingressi del segnale dinamico e fino a 2 ingressi di velocità contemporaneamente.
Gli ingressi del segnale dinamico sono completamente programmabili e possono essere configurati per ricevere accelerazione, velocità, spostamento (prossimità) e altri segnali di tipo. È inoltre in grado di misurare ulteriori misure fisiche a bordo, come vibrazioni relative e complessive selezionate, Smax, eccentricità, posizione di spinta, espansione dell'alloggiamento assoluto e differenziale, spostamento e pressione dinamica.
L'elaborazione digitale consiste nel filtro, nell'integrazione o nella differenziazione (se necessario), nella rettifica (RMS, sul valore medio, nel picco reale o nel vero picco-picco), sul monitoraggio degli ordini (ampiezza e nella fase) e nella misurazione del sensore per target AirGap.
Gli ingressi del tachimetro consentono di collegare segnali di tutti i tipi di sensori di velocità come sonde di prossimità, sensori di raccolta di impulsi magnetici o TTL, ecc.
L'impostazione è in unità metriche o imperiali. Il set-point di allerta e pericolo è completamente programmabile, nonché ritardo di allarme, isteresi e crogioli. Le soglie di allerta e pericolo possono anche essere modificate in funzione della velocità o di altre informazioni esterne.
Un output di livello di allarme digitale (all'interno del IOC4Tscheda di input/output) è fornito per ciascun livello di allarme. Questi segnali di allarme possono essere utilizzati per guidare quattro relè locali sulla scheda IOC4T e/o possono essere instradati tramite il bus grezzo del rack o il bus collettore aperto (OC) per guidare i relè su schede di relè opzionali (RLC16 o IRC4 ecc.).
I segnali di vibrazione e velocità (dinamici) elaborati sono presenti nella parte posteriore del telaio (pannello frontale del IOC4T) come segnali di uscita analogici. Vengono forniti segnali di tensione (da 0 a 10 V) e da 4 a 20 mA).
