IQS900204-900-000-011-A5-B23-C1-H05-I10

Panoramica del prodotto

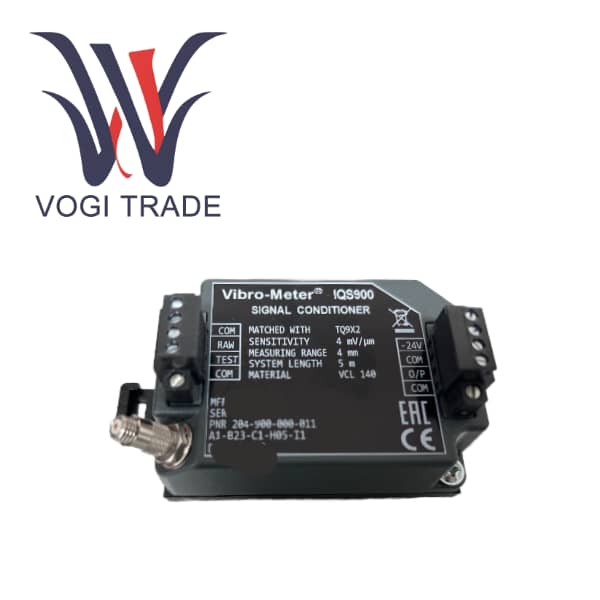

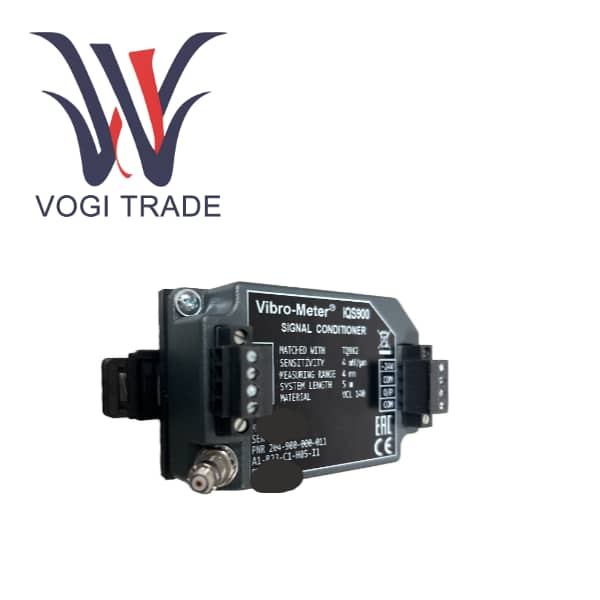

L'IQS900 204-900-000-011 A5-B23-C1-H05-I0 è l'unità di condizionamento del segnale principale nella catena di misurazione dello spostamento/vibrazione con correnti parassite ad alte prestazioni lanciata da Parker Meggitt. Questo prodotto fa parte della serie TQ9xx di sistemi di misurazione ravvicinata ed è appositamente progettato per il monitoraggio delle condizioni e la protezione delle macchine rotanti industriali.

Il modello 204-900-000-011 A5-B23-C1-H05-I0 indica:

A5        Dotato di certificazione antideflagrante (Ex ec/Ex ia), idoneo per ambienti potenzialmente esplosivi;

B23      La sensibilità di uscita è 4 mV/μm, intervallo lineare 0-4 mm, modalità di uscita in tensione;

C1        Nessuna funzione diagnostica (versione base);

H05      Compatibile con una lunghezza totale del sistema di 5 metri (incluso il cavo del sensore integrato + cavo di prolunga opzionale EA902);

I0         Nessun adattatore per il montaggio su guida DIN, fissato con viti standard.

Questa configurazione è adatta per scenari che richiedono misurazioni ad alta precisione e affidabilità delle vibrazioni dell'albero, dello spostamento assiale o del gioco e funziona eccezionalmente bene in apparecchiature chiave con requisiti antideflagranti in settori quali petrolio e gas, energia e ingegneria chimica.

Spiegazione dettagliata dei vantaggi

Eccezionale adattabilità ambientale

Le caratteristiche di resistenza alle alte temperature e alle alte pressioni della sonda del sensore TQ922/TQ932 le consentono di sopportare una pressione di 100 bar e temperature che vanno da -25 °C a +140 °C, superando di gran lunga la maggior parte dei prodotti simili. Ciò rende l'IQS900 204-900-000-011 A5-B23-C1-H05-I0 l'unica scelta per condizioni operative estreme come pompe subacquee, turbine idrauliche e compressori per pozzi profondi.

La testa del sensore con protezione della sonda IP68 è completamente sigillata e può funzionare a lungo in ambienti con immersione in acqua, elevata umidità e nebbia d'olio.

Ampio controllo della deriva termica, con deriva del sistema <5% nell'intervallo da -25 a 140°C, che è migliore del ±10% richiesto dalla norma API 670.

Prestazioni di segnale leader

La risposta ad alta frequenza da 20 kHz supporta l'acquisizione di caratteristiche ad alta frequenza come guasti ai cuscinetti, frequenze di passaggio della lama e accoppiamento degli ingranaggi, rendendola adatta per il monitoraggio avanzato delle condizioni (come l'analisi dell'inviluppo e il monitoraggio degli ordini).

Il design a bassa impedenza di uscita migliora significativamente la compatibilità con le barriere di sicurezza di terze parti (come Pepperl+ Fuchs, MTL) o le schede di acquisizione dati, prevenendo l'attenuazione del segnale causata dal disadattamento dell'impedenza.

Interfaccia di test a doppia modalità

L'uscita RAW viene letta direttamente dal segnale demodulato interno per la verifica della calibrazione;

Ingresso TEST, inietta segnali di test standard e isola per determinare se IQS900 è un guasto del sensore o un problema con il sistema back-end.

Standardizzazione e intercambiabilità dell'intera catena

Tutti i componenti sono calibrati in base alla lunghezza totale del sistema e qualsiasi parte con la stessa specifica può essere scambiata senza ricalibrazione, riducendo notevolmente i costi di inventario dei pezzi di ricambio e i tempi di fermo.

Supporta tre TSLS standard di 1 m, 5 m e 10 m, adattandosi in modo flessibile alle diverse distanze di installazione.

La conformità globale è completa

IQS900 204-900-000-011 A5-B23-C1-H05-I0 ha ottenuto contemporaneamente certificazioni antideflagranti come ATEX, IECEx, UKCA, CSA/UL, KGS (Corea del Sud) ed EAC (Europa e Asia). Un set di design può essere utilizzato in progetti globali, evitando modifiche alla localizzazione.

Integrazione perfetta con l'ecosistema Parker

IQS900 204-900-000-011 A5-B23-C1-H05-I0 può essere collegato direttamente al sistema di monitoraggio VM600 Mk2 o VibroSmart® per ottenere funzioni come la configurazione automatica dei canali, il confronto delle tendenze storiche e il collegamento degli allarmi.
