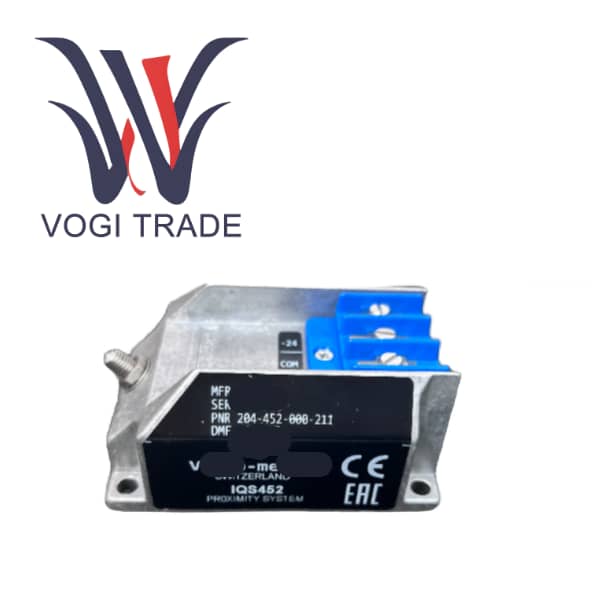

IQS452204-452-000-011

Dettagli del prodotto

Il vibrometro IQS452 204-452-000-011 è un condizionatore di segnale ad alte prestazioni progettato specificamente per l'uso con le serie TQ 422 e TQ 432 di sensori di prossimità resistenti alla pressione. Il condizionatore di segnale è il componente principale di un sistema di misurazione di prossimità uniforme e intercambiabile utilizzato per monitorare lo spostamento relativo e le vibrazioni in ambienti industriali difficili. Questa configurazione di modello è adatta per una lunghezza totale del sistema di 5 metri e adotta una connessione a due fili, fornendo un'uscita di corrente compatibile con 4-20 mA (con una sensibilità di 1,25 µA/μm). La funzione principale dell'IQS452 204-452-000-011 è quella di alimentare il sensore di correnti parassite, demodulare i segnali ad alta frequenza e convertire i valori di misurazione del gap in segnali di corrente robusti conformi agli standard di settore, che non vengono disturbati dal rumore elettrico durante la trasmissione a lunga distanza.

Specifiche e parametri

Compatibilità ingresso             Progettato per trasduttori di prossimità TQ 422/TQ 432

Tipo di uscita                      Uscita di corrente, configurazione a 2 fili

Sensibilità                         1,25 µA/μm (31,2 µA/mil)

Intervallo della corrente di uscita        Allo spazio minimo (0 mm): 15,75 mA

                                       Alla distanza massima (4 mm): 20,75 mA

                                       Gamma dinamica: 5 mA

Requisiti di alimentazione         Tensione: da -20 V a -32 V CC

                                       Consumo di corrente: 13 ± 1 mA (25 mA massimo)

Caratteristiche elettriche     Capacità di uscita: 1 nF

                                       Induttanza di uscita: 100 µH

Risposta in frequenza          Da CC a 20 kHz (-3 dB).

Classificazioni ambientali       Temperatura operativa: da -30°C a +70°C

                                       Temperatura di stoccaggio: da -40°C a +80°C

                                       Umidità: fino al 95% senza condensa

                                       Vibrazioni: picco di 2 g (da 10 Hz a 500 Hz)

                                       Classe di protezione: IP40

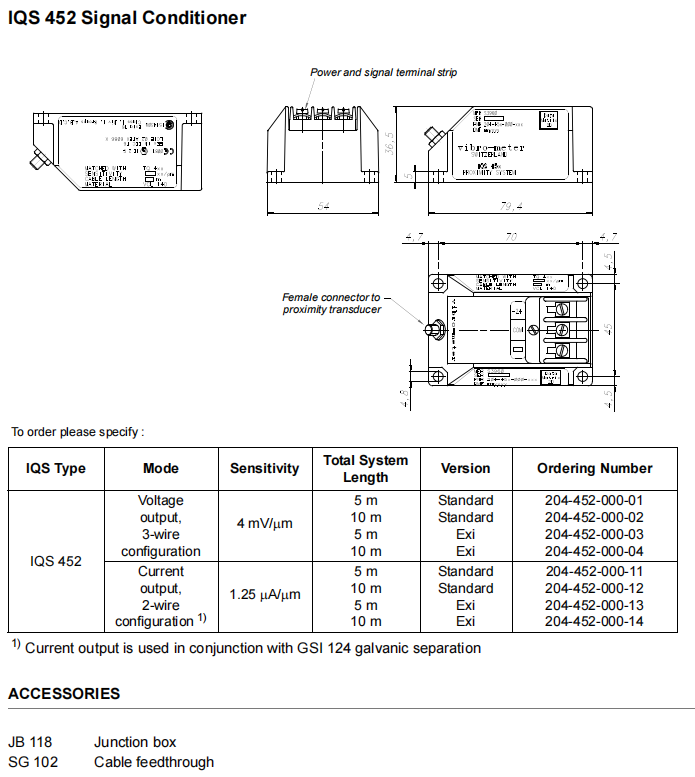

Caratteristiche fisiche      Costruzione: estrusione di alluminio stampato ad iniezione

                                       Connessioni Elettriche: Presa coassiale femmina in acciaio inox (ingresso); Morsettiera a vite (uscita/alimentazione).

                                       Peso     Ca. 140 g (versione standard).

Caratteristiche del prodotto

L'uscita del loop di corrente adotta un sistema a due fili, caratterizzato da un'eccellente resistenza alle interferenze elettromagnetiche e all'attenuazione del segnale, che lo rende particolarmente adatto per collegamenti via cavo a lunga distanza tra sensori e sistemi di monitoraggio.

IQS452 204-452-000-011 Ogni componente (sensore, cavo, condizionatore di segnale) del sistema di misurazione delle vibrazioni di prossimità Vibra-meter è intercambiabile e non richiede calibrazione separata, semplificando così la manutenzione e la gestione dei ricambi.

Il modulatore/demodulatore ad alta frequenza (HF) genera il segnale di azionamento preciso richiesto dal sensore e converte con precisione l'effetto delle correnti parassite in un segnale CC proporzionale.

Il design industriale robusto e durevole presenta un involucro in alluminio resistente, che fornisce protezione meccanica e facilita la dissipazione del calore, garantendo un funzionamento affidabile anche in ambienti di fabbrica difficili.

L'ampia risposta in frequenza è in grado di catturare posizioni relative che cambiano lentamente (ad esempio, runout assiale) nonché eventi di vibrazione ad alta frequenza fino a 20 kHz.

Il terminale di uscita è dotato di una funzione di protezione da cortocircuito, che aumenta la durata del sistema.
