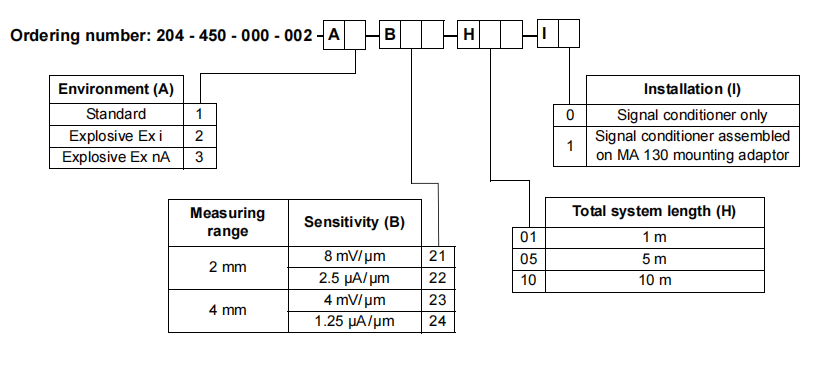

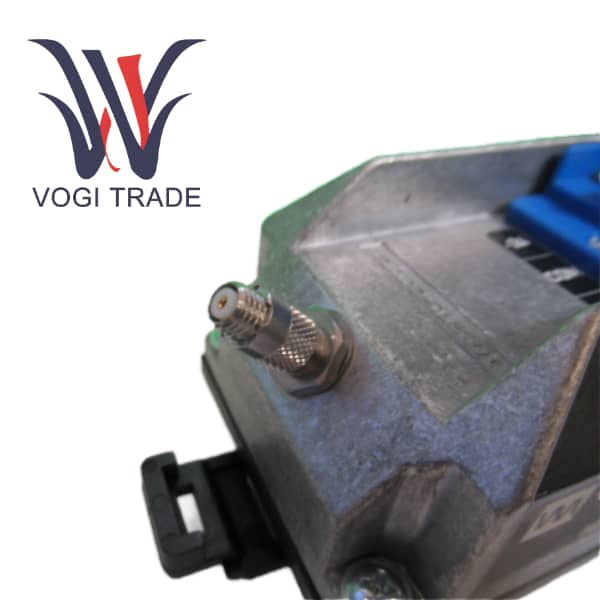

IQS450204-450-000-001 A1-B23-H10-I0

Il modello specifico 204-450-000-001-A1-B23-H10-I0 presentato questa volta è configurato con un campo di misurazione di 4 mm e una sensibilità di uscita in tensione di 4 mV/μm. È adatto per catene di misura con una lunghezza totale di 10 metri e fornisce una conversione affidabile del segnale di distanza e vibrazione per ambienti industriali standard (non a prova di esplosione).

Specifiche e parametri del prodotto

Tipo di prodotto                                    Condizionatore di segnale IQS450

Segnale di ingresso                                      Segnale modulato ad alta frequenza dal sensore di prossimità serie TQ4xx

Configurazione dell'uscita

Tipo di uscita                                      Uscita in tensione (configurazione a 3 fili)

Sensibilità (B23)                                4 mV/μm

Intervallo di misurazione lineare                 da 0,3 a 4,3 mm

Intervallo di tensione di uscita

Distanza minima (0,3 mm)              -1,6 V

Distanza massima (4,3 mm)              -17,6 V

Gamma dinamica                                   16 V

Impedenza di uscita                              500 Ω

Risposta in frequenza                            Da CC a 20 kHz (~3 dB)

Requisiti di alimentazione (modalità di uscita in tensione)

Tensione di esercizio                              da -20 V CC a -32 V CC*

Corrente statica                                    -13 mA ±1 mA

Corrente massima                              -25 mA

Funzione di protezione

Protezione da cortocircuito                       45 mA (limitazione di corrente)

Specifiche ambientali

Temperatura di funzionamento                       da -35 °C a +85 °C* (è necessario un declassamento in base alla temperatura. Vedere le considerazioni termiche di seguito.)

Temperatura di stoccaggio                          Da -40°C a +85°C

Grado di protezione                                IP40 (Solo per uso interno, a meno che non sia installato all'interno di un guscio con un grado di protezione superiore)

Umidità                                           Fino al 95% senza condensa

Anti-vibrazione                                    Picco di 2 g (10-55 Hz)

Resistenza agli urti                               Picco di 15 g (mezza onda sinusoidale, 11 ms)

Proprietà fisiche

Materiale                                            Alloggiamento in lega di alluminio pressofuso

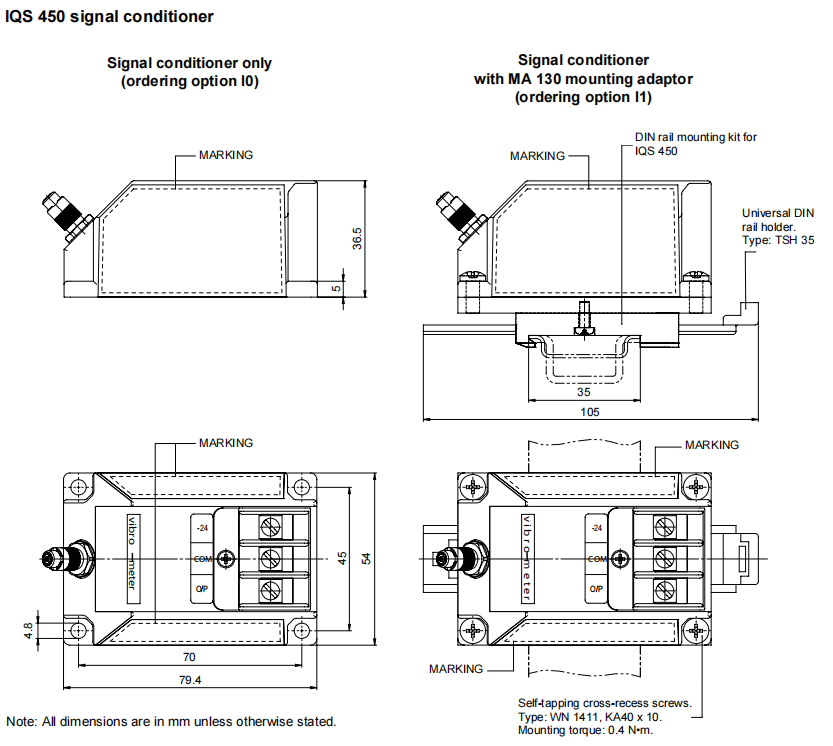

Metodo di installazione (I0)                      Installare direttamente con due o quattro viti M4 (escluso l'adattatore per guida DIN)

Metodo di installazione (I0)                      Installare direttamente con due o quattro viti M4 (escluso l'adattatore per guida DIN)

Connettore

Connettore micro coassiale autobloccante (testa femmina)

Uscita/Alimentazione                           Terminale a vite (diametro massimo del cavo 2,5 mm²)

Considerazioni termiche                          Quando la temperatura ambiente supera i 25°C, è necessario ridurre la tensione di ingresso massima. A 85°C, la tensione di ingresso massima è -26 VCC.

Ambito del settore applicabile

Monitoraggio delle vibrazioni dell'albero e dello spostamento assiale nell'energia elettrica in campi quali turbine a vapore, turbine a gas e turbine idrauliche.

Sistemi di protezione meccanica per petrolio e gas in compressori, turbocompressori, pompe e generatori.

Monitoraggio delle condizioni online e protezione per varie apparecchiature rotanti di grandi dimensioni nella produzione industriale, come riduttori, motori di grandi dimensioni e ventilatori.

Grado di protezione                                IP40 (Solo per uso interno, a meno che non sia installato all'interno di un guscio con un grado di protezione superiore)
