IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

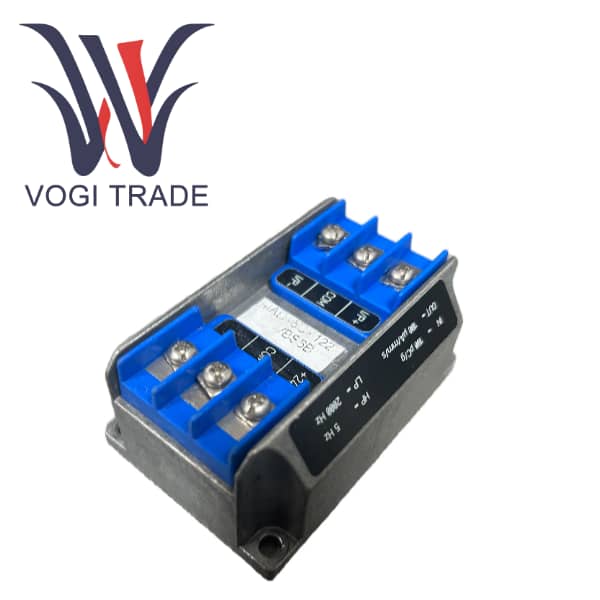

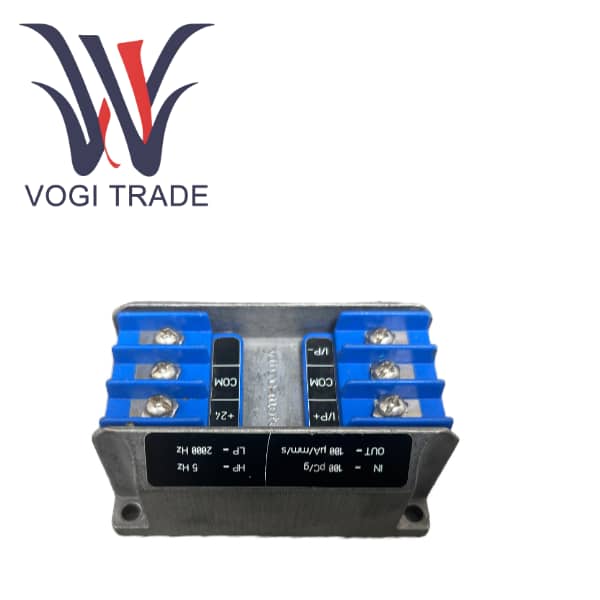

Panoramica del prodotto

L'IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 è un regolatore di segnale altamente versatile e potente della linea di prodotti di misuratori di vibrazioni di Megite. Il condizionatore di segnale è appositamente progettato per interfacciarsi con accelerometri piezoelettrici e sensori di pressione dinamica, convertendo la loro uscita di carica ad alta impedenza in segnali standardizzati a bassa impedenza, adatti per la trasmissione a lunga distanza ai sistemi di monitoraggio e controllo.

Questa speciale configurazione è una misurazione ottimizzata della velocità di vibrazione utilizzando un accelerometro piezoelettrico standard.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 è una versione standard per aree non pericolose, fornita come modulo indipendente senza alloggiamento, che offre la massima flessibilità per l'integrazione in pannelli esistenti o alloggiamenti personalizzati.

Specifiche e parametri

Tipo di prodotto                           Regolatore di segnale in materiale piezoelettrico standard IPC704

Numero ordine completo           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

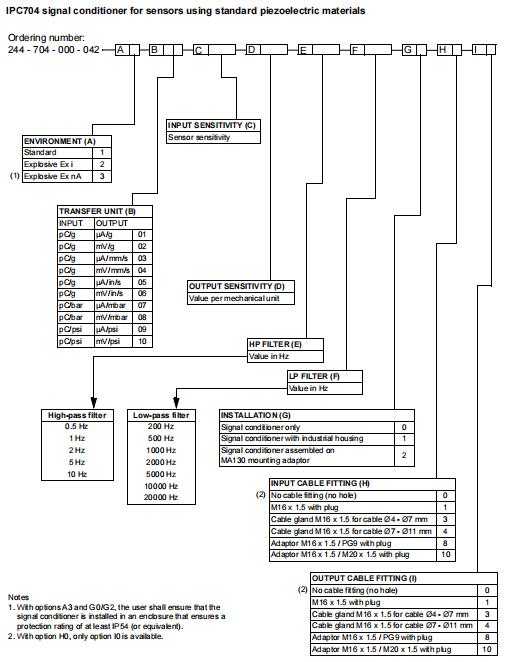

Dettagli del codice d'ordine e parametri chiave

A1                      Ambiente - Standard (per aree sicure senza pericolo).

B03                    Unità di trasmissione: l'unità di input è pC/g (accelerazione picombica per grammo); L'unità di uscita è µA/mm/s (microampere per millimetro/secondo di velocità). Questo indica l'uscita di velocità integrata.

C100                  Sensibilità di ingresso: la sensibilità del sensore collegato è 100 pz/g.

D100                 Sensibilità di uscita: il regolatore è calibrato, con un'uscita di 100 µA/mm/s.

E5                      Filtro passa alto (HP) - La frequenza di taglio è impostata su 5 Hz (~ 3 dB, 24 dB/pendenza ottava), filtrando il rumore a bassa frequenza e la deriva.

F2000                 Filtro passa-basso (LP): la frequenza di taglio è impostata su 2000 Hz (~ 1 dB, pendenza 12 dB/ottava) per evitare aliasing e filtrare il rumore ad alta frequenza.

G0                     Installazione - Solo regolatore di segnale, senza custodia industriale né adattatore per guida DIN.

H0 e I0              Connettore del cavo: i connettori del cavo non sono forniti alle estremità di ingresso o di uscita. Ci sono fori a filo su questa macchina.

Specifiche elettriche generali

Modalità di alimentazione            18-30 Vcc.

Consumo di corrente Massimo 25 milliampere.

Segnale di uscita

Tipo                                Trasmissione di corrente a 2 fili.

Segnale dinamico                 Un picco di ±5 milliampere è sovrapposto a una corrente costante.

Corrente nominale                  12 milliampere ±0,5 milliampere.

Gamma di frequenza              Definita dal filtro; Con questa configurazione la frequenza effettiva varia da 5 Hz a 2000 Hz.

Errore lineare                     ≤0,2%

Stabilità della temperatura        Tipica a 100 ppm/°C

Specifiche ambientali (solo modulo, G0)

Temperatura di funzionamento            Da -30 ℃ a +85 ℃

Grado di protezione                    IP40 (deve essere installato in qualsiasi involucro protettivo diverso da un armadio elettrico interno pulito).

Anti-vibrazione                         Picco 2 g (10-500 Hz)

Resistenza agli urti                  Picco 15 g (11 ms)
