IOC16T 200-565-000-012

Caratteristiche del prodotto

Scheda di interfaccia a 16 canali e vite 48 Connettori a strisce terminali per VM600 Series CMC 16 (scheda di monitoraggio delle condizioni)

Le funzioni del canale possono essere selezionate tramite switch dil

Garantisce la protezione EML e fornisce il condizionamento del segnale

I primi 4 canali possono essere selezionati come tachio o dinamico (cioè vibrazione) e gli ultimi 12 possono essere selezionati come dinamici o processo

Gli ingressi possono essere instradati tramite bus VM600 RAW e bus tachio

Opzione di comunicazione seriale isolata a bordo RS-485 e inserimento o rimozione in diretta

Specifiche del prodotto

1. IOC16T 200-565-000-012 Ogni IOC16T è associato a un CMC 16 specifico ed è montato direttamente dietro di esso nel rack e contiene una morsettiera per collegare i cavi di trasmissione provenienti da trasduttori e balsami. Tuttavia, se questi segnali sono già disponibili tramite le linee "Bus Raw Bus" e "Bus Tacho Bus" VM600, possono essere selezionate direttamente senza alcuna necessità di cablaggio aggiuntivo

2. IOC16T 200-565-000-012 La scheda protegge tutti gli ingressi dalle interferenze elettromagnetiche (EML) e sugli onni di segnale e soddisfa anche gli standard EMC (compatibilità elettromagnetica). Input di tachio, segnali di accelerometri, velocimetri e sonde di prossimità, o qualsiasi segnali dinamici o quasi statici sono condizionati da una cirità dedicata che svolge attività come la regolazione del livello di modellatura degli impulsi e la selezione AC/DC.

3. IOC16T 200-565-000-012, vengono forniti micro-switch (Dils) per facilitare la selezione del condizionatore e del metodo di accesso (ovvero terminali o backplane). Il IOC16T fornisce anche l'isolamento dalla pianta e garantisce il mangime degli ingressi al CMC 16.

4. IOC16T 200-565-000-012, sono supportati due metodi di comunicazione; Collegamento VMebus a un modulo CPU M nello slot 0 del rack VM600 e successivo collegamento Ethernet o connessione seriale RS-485 isolata diretta tramite connettori RJ forniti sul IOC16T.

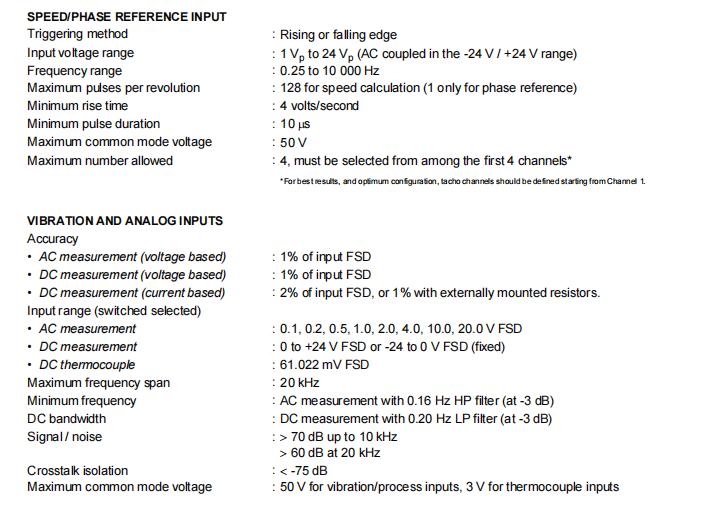

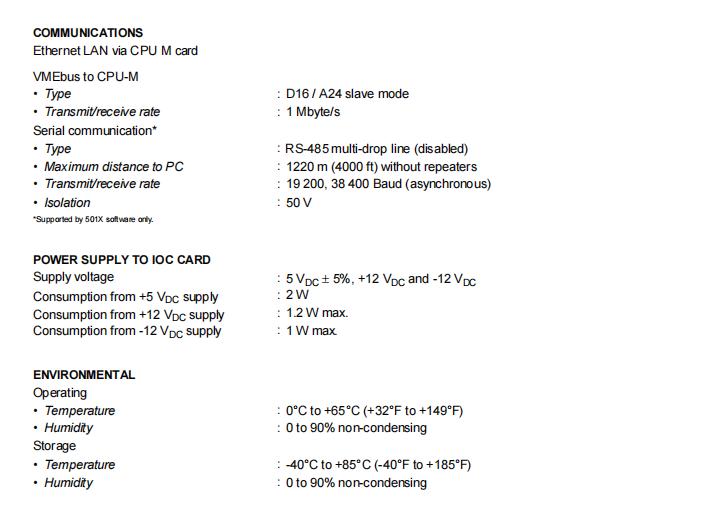

Parametri del prodotto
