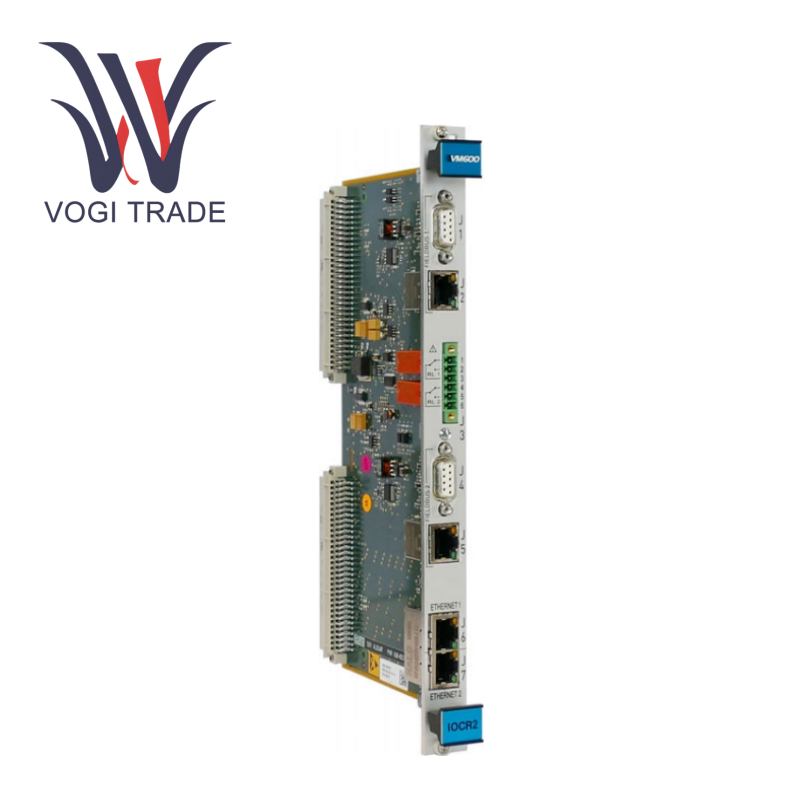

IOC-R2 620-022-000-112

Parametri core

Sistema Ethernet: 2 × 10/100/1000Base-TX Distanza di trasmissione 100m

Fieldbus: 2 × RS-485 + 2 × 10/100Base-TX

Output di relè: contatto SPDT 2 × (5A/240VAC, vita meccanica 15 milioni di volte)

Livello di isolamento: porta Ethernet 1500V RMS, porta seriale 700v RMS

Adattabilità ambientale - Temperatura operativa: 0 ~ 65 ℃ (≤45 ℃ a 5a carico)

Temperatura di conservazione: -20 ~ 85 ℃

Umidità: 0 ~ 90% RH

Consumo di energia e certificazione - Consumo di energia tipico: 6W (accoppiamento CPUR2/IOCR2)

Certificazione: EN 61000-6-2/4 + EN 61010-1 + ROHS

Funzioni core

1. Gateway multi-protocollo

Supporta sincrono protocolli DP Modbus TCP e Profibus e può essere collegato ai sistemi DCS/PLC in parallelo. Capacità di elaborazione dei dati: 131.072 registri + 131.072 bobine (Modbus), 244 byte × 2 canali (Profibus)

2. Architettura ridondante

Interfacce Dual Ethernet + Dual Fieldbus, Support Automatic Link Switching

Isolamento della rete di sistema: la divisione di sottorete indipendente garantisce la sicurezza della comunicazione

3. operazione e manutenzione intelligenti

Progettazione calda-swapble: supporta la sostituzione online delle schede di protezione (MPC4) e la configurazione di ricarica automatica

Registro diagnostico: ottenere lo stato di salute della scheda in tempo reale tramite il software Vibrosight®

Vantaggi di differenziazione

1. Protezione di livello industriale

Progettazione di interfaccia completamente isolata (1500 V/700V) tramite la certificazione EMC rigida EN 61326-1, resistendo efficacemente a interferenze elettromagnetiche in loco

2. Monitoraggio visivo

Il pannello frontale è dotato di 8 gruppi di luci di stato a LED (comprese le doppie indicazioni di collegamento/ACT), che forniscono un feedback in tempo reale sul collegamento di comunicazione e sullo stato dell'operazione della scheda

3. Espansione flessibile

L'interfaccia di relè J3 supporta la mappatura personalizzata delle variabili Modbus e può trasmettere remoto segnali di allarme a livello di sistema

Scenari di applicazione tipici

Grande protezione dei macchinari a rotazione

Nel sistema di monitoraggio della turbina a gas, IOC-R2 620-022-000-112 viene utilizzato come hub di comunicazione per trasmettere i dati della scheda di protezione delle vibrazioni MPC4 a DCS in tempo reale per attivare il controllo dell'interblocco

Aggiornamento digitale di fabbrica

Collegare i dati di stato del gruppo del compressore al sistema PLC tramite Profibus DP per creare una piattaforma di manutenzione predittiva
