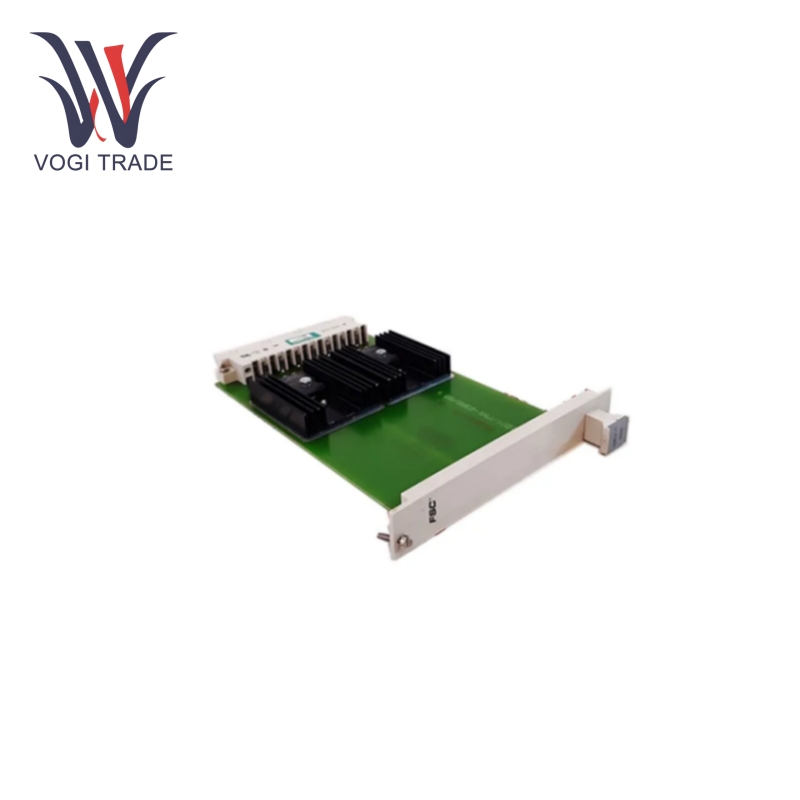

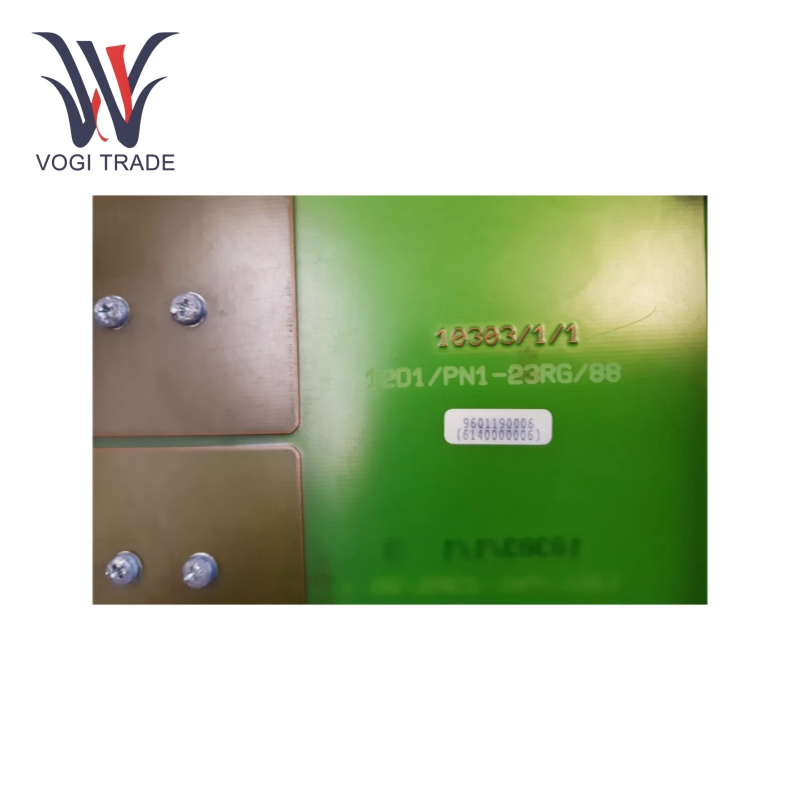

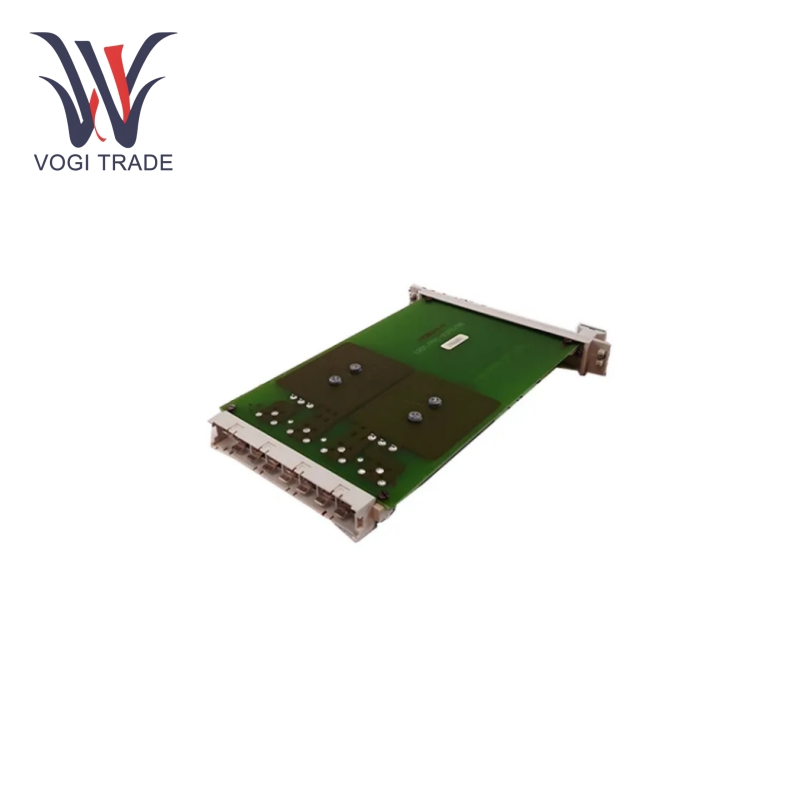

Honeywell 10303/1/1

Parametri di utilizzo

Generale: Il modello generale di Honeywell 10303/1/1 è 10303/1/1 03501*, certificato da CE, TÜV e UL ed è compatibile con tutte le versioni del software.

Requisiti di spazio: Di dimensioni compatte, richiede 4 TE (4 HP) e 3 HE (3 U) di spazio e può essere installato in vari armadi di controllo o rack di apparecchiature.

Parametri elettrici: Essendo un modulo passivo, non necessita di alimentazione esterna. In casi estremi, per i moduli senza codici suffisso, la corrente massima è limitata a 20 A (dissipazione di potenza del modulo). Allo stesso tempo, il limite massimo della tensione inversa è impostato su 30 V e la caduta di tensione diretta è limitata a 0,55 V.

Parametri del terminale: il tipo di terminale è DIN 41612 - H15P (Faston) e la corrente massima attraverso il connettore è limitata a 10 A per pin.

Funzione

Distribuzione e conversione dell'energia: Lo scopo principale del modulo 10303/1/1 è quello di modulo di distribuzione dell'alimentazione (PSD). Nei sistemi in cui coesistono unità centrali ridondanti e I/O non ridondanti, prende l'uscita dall'unità di alimentazione (PSU) della sezione centrale ridondante e la assembla in un unico alimentatore da 5 VCC per la sezione I/O non ridondante associata con il sistema. Ciò garantisce un'alimentazione stabile e ripetuta ai componenti I/O, essenziale per il corretto funzionamento del sistema.

Controllo della caduta di tensione: L'alimentazione deve sempre fluire nella sezione centrale del sistema attraverso questo modulo per garantire la stessa tensione su tutta la lunghezza dall'alimentazione alla sezione I/O. Ciò garantisce che l'alimentatore venga caricato uniformemente su tutta la sua lunghezza e previene eventuali fluttuazioni di tensione che potrebbero ridurre le prestazioni e l'affidabilità del sistema. Inoltre, l'intervallo di alimentazione da 5 V CC rientra nell'intervallo consentito (±5%), quindi il modulo PSD deve essere installato vicino al modulo PSU per ridurre al minimo le cadute di tensione nel cablaggio. La dimensione minima consigliata del cavo è 2,5 mm² (AWG 14).

Sicurezza e Manutenzione: Il modulo PSD può essere sostituito solo nella posizione diseccitata dell'alimentatore associato. Si tratta di una funzione di sicurezza che evita rischi elettrici durante la sostituzione e la conservazione del sistema.

Ambito di applicazione

Industria chimica: Nel processo di produzione chimica, viene utilizzato per garantire un'alimentazione stabile per vari dispositivi di controllo e sensori (come sensori di temperatura, trasmettitori di pressione e misuratori di portata). Ciò aiuta a mantenere l'accuratezza e l'affidabilità del controllo del processo, garantendo così la qualità e la sicurezza della produzione chimica.

Industria petrolifera: Fornire una distribuzione affidabile dell'energia per apparecchiature e sistemi di controllo chiave come serbatoi di stoccaggio del petrolio, condutture e processi di raffinazione nelle raffinerie e negli impianti petrolchimici. Un'alimentazione elettrica stabile aiuta a prevenire guasti alle apparecchiature e interruzioni della produzione, garantendo così il normale funzionamento dell'intero processo di produzione del petrolio.

Industria dei materiali da costruzione: Nel processo di produzione di materiali da costruzione come cementifici e vetrerie, alimenta sistemi di controllo e sensori, monitora e gestisce parametri di produzione come temperatura, pressione e flusso di materiale e garantisce la qualità e la coerenza della produzione di materiali da costruzione.

Industria aerospaziale: Negli impianti di produzione e test aerospaziali, fornisce energia stabile a vari strumenti di precisione e sistemi di controllo e fornisce precisione e affidabilità per i processi di test e produzione di prodotti aerospaziali.

Industria elettrica: Può essere utilizzato in strutture elettriche come centrali elettriche e sottostazioni per fornire la distribuzione di energia per sistemi di controllo e apparecchiature di monitoraggio per garantire il funzionamento stabile della rete elettrica e la sicurezza dell'alimentazione elettrica.
