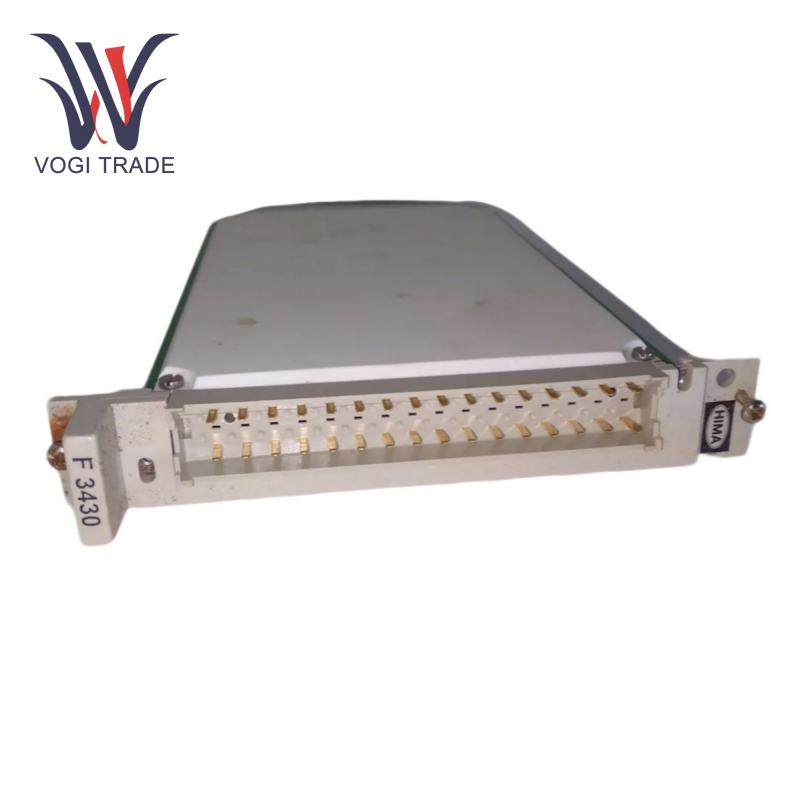

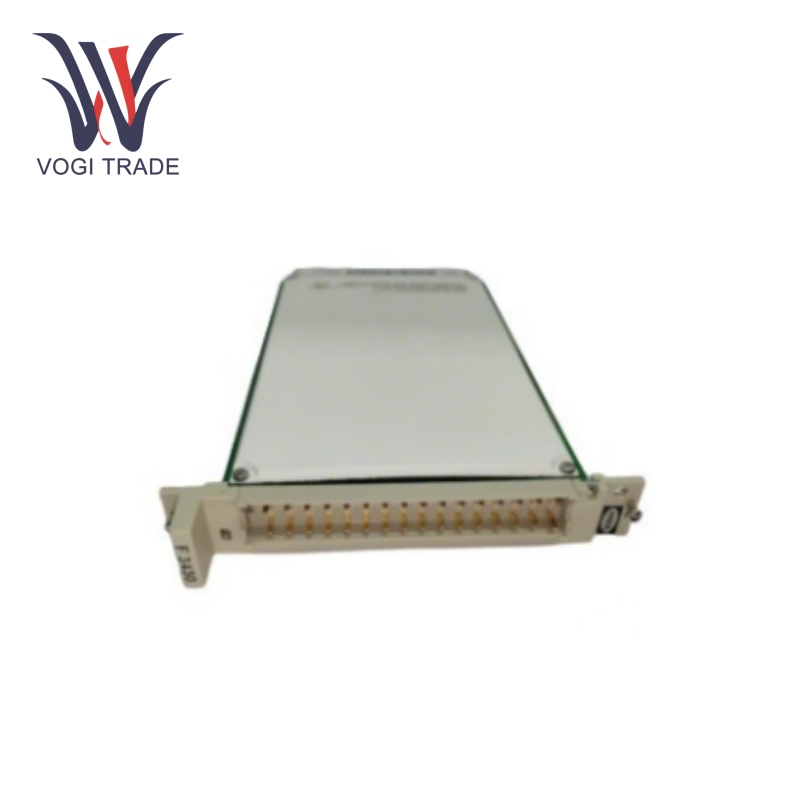

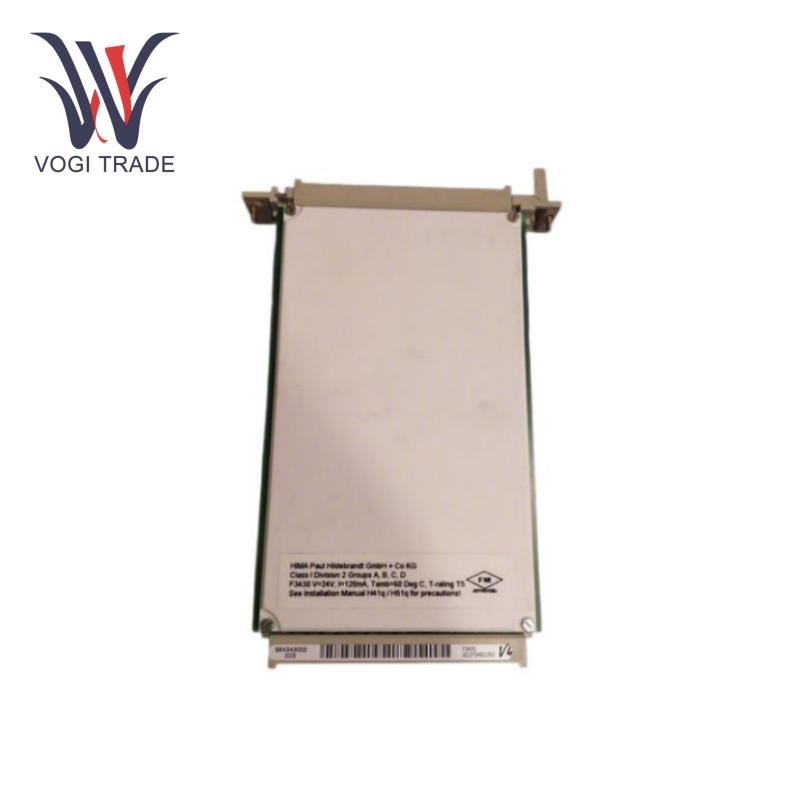

HIMA F3430

Panoramica del prodotto: HIMA F3430 è un prodotto di automazione industriale ad alte prestazioni, stabile e affidabile in grado di fornire soluzioni di controllo dell'uscita efficienti e sicure per vari scenari applicativi.

Alta affidabilità: Può funzionare stabilmente in vari ambienti industriali difficili, fornendo segnali di uscita affidabili per sistemi di automazione e controlli di sicurezza. Ciò lo rende una scelta affidabile per le industrie che richiedono elevati livelli di sicurezza e stabilità, come i settori petrolifero e del gas, chimico, della produzione di energia e manifatturiero.

Caratteristiche dell'alimentatore: L'alimentatore da 5 V CC dell'F3430 è già installato come parte del sottorack, eliminando la necessità di cablaggi separati. L'alimentazione a 5 V CC è essenziale per la CPU, il controllo dell'interfaccia e i moduli I/O. È generato da un modulo di alimentazione temporizzato 24 V CC/5 V CC recante l'identificazione F7130A. La tensione di uscita a 5 V CC del modulo di alimentazione (per CPU, I/O e interfacce) viene monitorata sull'unità centrale per il controllo della tensione e il rilevamento dei guasti. In caso di modulo di alimentazione difettoso, il sistema operativo fornisce queste informazioni al programma utente tramite una variabile di sistema.

Configurazione del processore: L'F3430 è dotato di due microprocessori sincronizzati con l'orologio. Ogni microprocessore ha la propria memoria. Un processore funziona con dati e programmi reali, mentre l'altro funziona con dati e programmi invertiti. Esiste un comparatore hardware testabile per tutti gli accessi esterni di entrambi i microprocessori. In caso di guasto, il watchdog verrà impostato sullo stato sicuro e verrà annunciato lo stato del processore F3430.

Memoria e comunicazione: Dispone di Flash EPROM della memoria di programma per il sistema operativo e il programma dell'utente, utilizzabili per almeno 100.000 cicli di scrittura. C'è anche la memoria dati nella SRAM. Il modulo è dotato di 2 interfacce RS 485 con isolamento galvanico e la velocità di trasmissione può essere impostata su 9600 bps o 57600 bps tramite uno switch, oppure è possibile impostare altre velocità di trasmissione tramite software (dove i valori software hanno la priorità).

Capacità di uscita: Essendo un modulo relè a 4 canali, F3430 è in grado di gestire carichi resistivi o induttivi fino a 500 mA (12 W) e il collegamento di lampade fino a 4 W. Dispone di funzioni integrate di spegnimento di sicurezza e isolamento sicuro. La caduta di tensione interna è max. 2 V con carico di 500 mA e la resistenza di linea ammissibile (ingresso + uscita) è max. 11 ohm. L'intervento per sottotensione avviene a 16V.

Facile integrazione e manutenzione: Il design modulare dell'F3430 ne facilita l'integrazione con altri dispositivi e sistemi. Allo stesso tempo, la sua manutenzione è relativamente semplice. Gli utenti possono facilmente effettuare la diagnosi dei guasti e la sostituzione dei moduli, riducendo i costi e i tempi di manutenzione.
