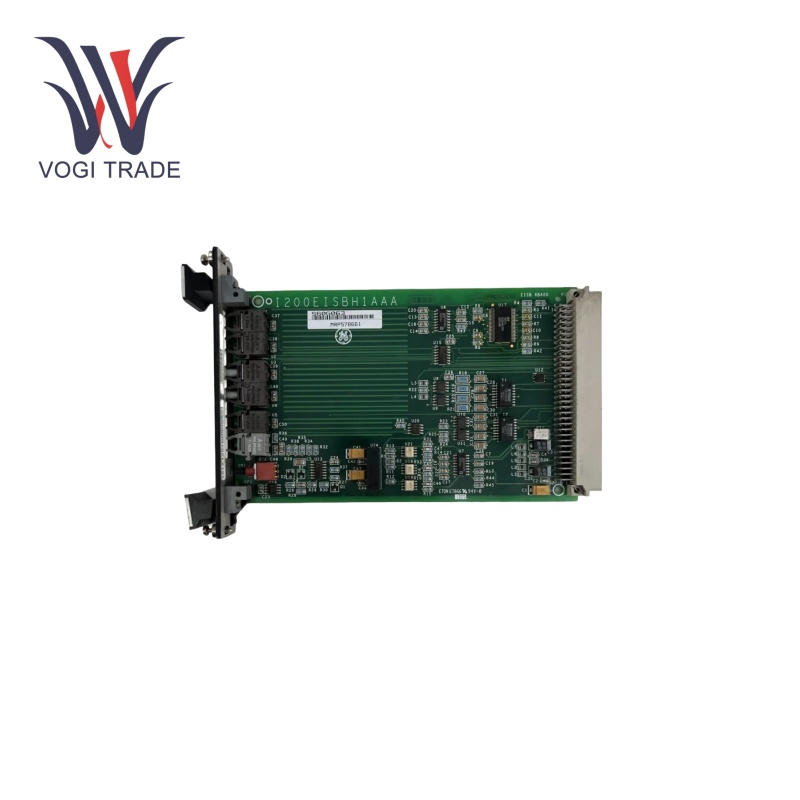

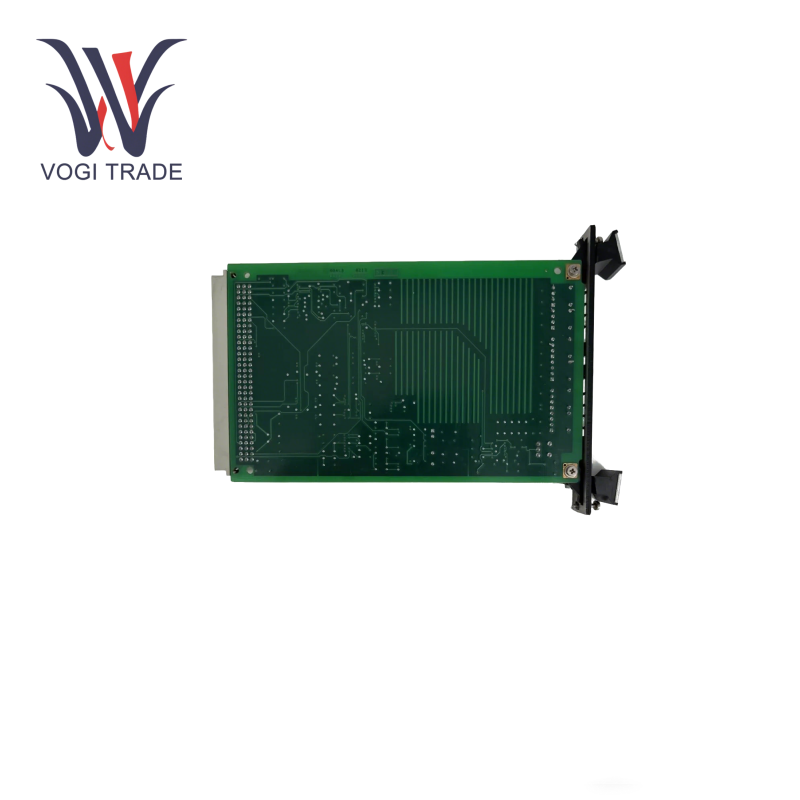

GE IS200EISBH1AAA

Parametri operativi

Tensione di ingresso: 24 V DC.

Temperatura operativa: Da -40 ° C a +85 ° C.

Protoco di comunicazionel: Supporta protocolli di comunicazione ad alta velocità.

SIGNElaborazione AL: In grado di gestire segnali analogici e digitali con alta precisione, garantendo un controllo e un monitoraggio accurati.

Ridondanza: Funzionalità percorsi di comunicazione ridondanti e meccanismi difettosi per migliorare l'affidabilità del sistema e ridurre al minimo i tempi di inattività.

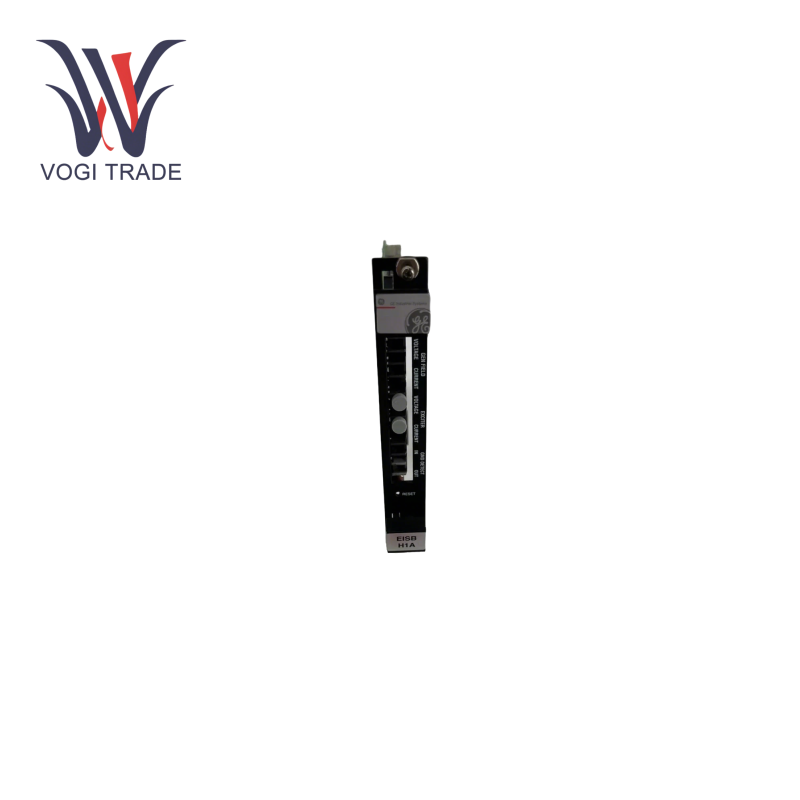

Canali di input: La scheda presenta sei connettori in fibra ottica sul pannello frontale, designati per vari segnali di input e uscita.

Funzioni del prodotto

Interfaccia di comunicazione: L'EISB funge da interfaccia di comunicazione specializzata tra i controller M1, M2 e C, utilizzando il protocollo ISBUS proprietario di GE per trasferire i dati in modo efficiente.

Elaborazione del segnale: Il controller GE IS200EISBH1AAA riceve e trasmette tutti i segnali di feedback in fibra ottica tramite il suo connettore di backplane.

Comunicazione RS-232C: GE IS200EISBH1AAua gestisce anche le porte di comunicazione tra i dispositivi DSPX e l'esterno, come strumenti e tastie attraverso il connettore di backplane RS-232C.

Condizionamento del segnale: GE IS200EISBH1AAA è responsabile dell'elaborazione dei segnali di input da sensori e altri dispositivi per garantire l'interpretazione accurata dei dati.

Gestisce i processi di input/output: elaborazione dei dati da sensori e attuatori.

Comunicazione dei dati: Supporta lo scambio in tempo reale di dati tra i sistemi di controllo della turbina e altri moduli o sistemi esterni.

Rilevamento degli errori: Monitoraggio delle prestazioni del sistema e identificazione delle anomalie per aumentare gli allarmi o chiudere il sistema di danno.

Diagnostica: Fornisce dettagli diagnostici per aiutare con manutenzione e risoluzione dei problemi, come codici di errore e report di stato del sistema.

Installazione

Preparazione: Assicurarsi che il sistema di controllo sia spento e che siano in atto tutte le precauzioni di sicurezza per ridurre al minimo il rischio di scosse elettriche.

Montaggio: Far scorrere l'EISB nella fessura del rack di controllo dove verrà montato, di solito sotto il modulo DSPX. Assicurati di fissare bene la scheda, in modo che non si muova o vibra durante il funzionamento.

Connessioni: Collegare i cavi in ​​fibra ottica appropriati ai sei connettori sul pannello frontale.

Verifica: Avviare il sistema dopo l'installazione, garantendo che l'EISB comunica correttamente con i controller M1, M2 e C. Guarda l'indicatore di guasto o errori di comunicazione.

Portata dell'applicazione

POwerpiante: GE IS200EISBH1AA sta controllando i sistemi di eccitazione dei generatori per mantenere la stabilità e l'efficienza della generazione di energia.

Automazione industriale: GE IS200EISBH1AAA può scegliere il giusto controllo di precisione per i processi industriali più complessi che richiedono un controllo affidabile di eccitazione.

Risoluzione dei problemi

Problemi di trasmissione: Ispezionare le connessioni in fibra ottica. Sicuro che non siano danneggiati o disconnessi. Se ci sono problemi con il trasferimento di dati tra i controller. Assicurati che i connettori non siano sporchi e non abbiano contaminanti.

Perdita del segnale: Conferma che tutti i segnali di input alle schede EDCF e al modulo di rilevamento del terreno, rientrano nei limiti previsti. Assicurarsi che non ci siano problemi di integrità con i moduli interfacciati.

Indicatori LED EISB: utilizzare i LED EISB per diagnosticare lo stato operativo.
