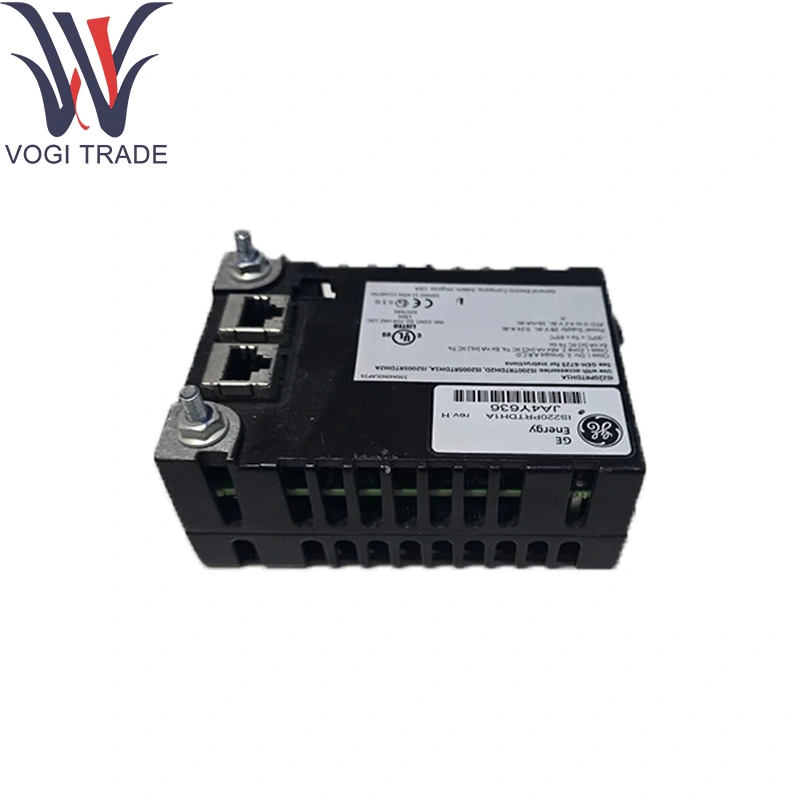

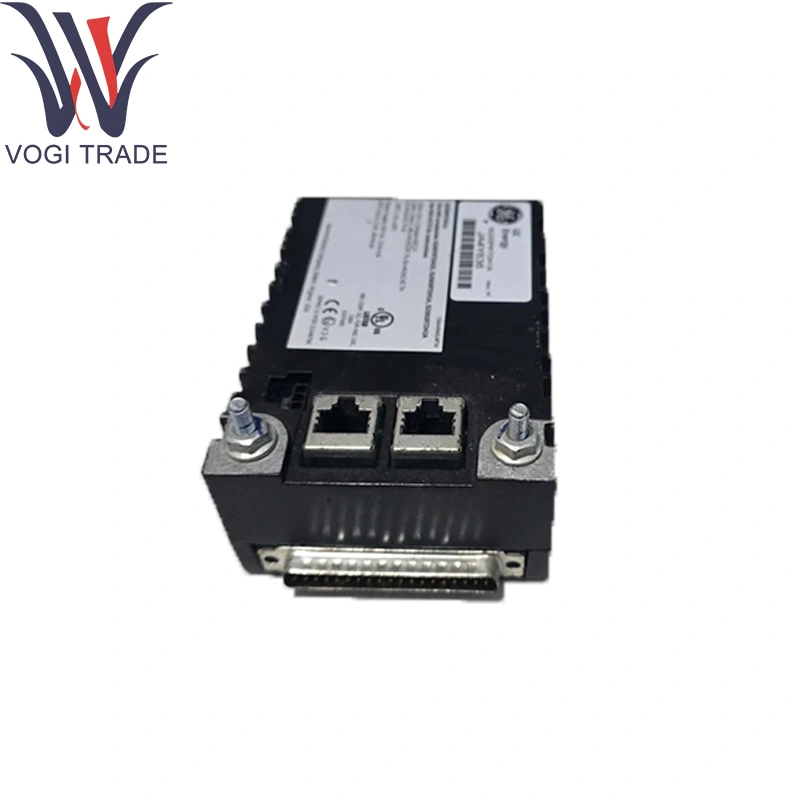

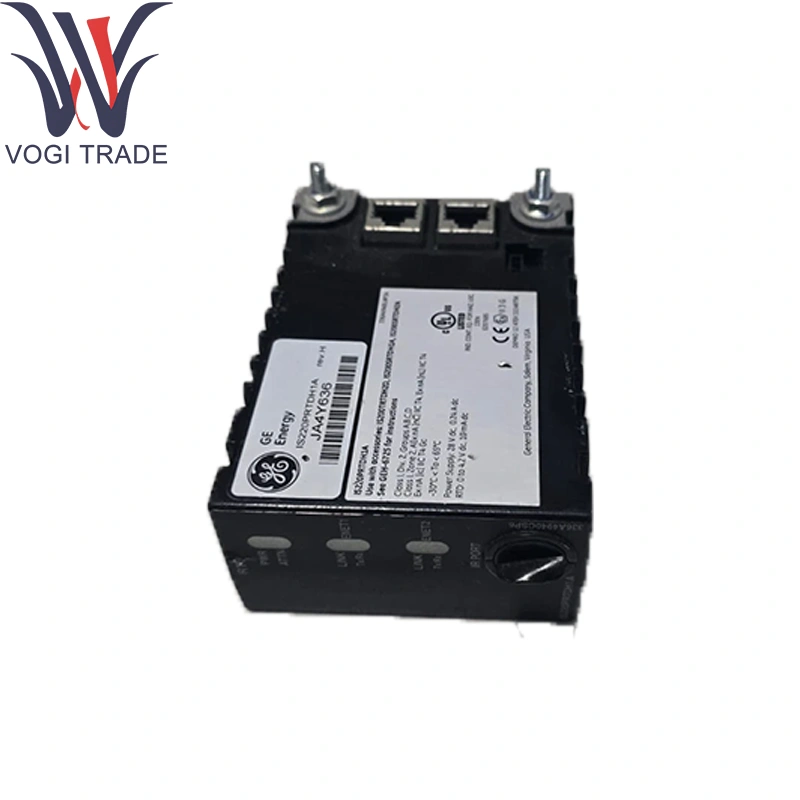

GE IS220PRTDH1A Modulo di input del dispositivo di temperatura di resistenza

Parametri tecnici

Canali: 8 ingressi RTD isolati

Tipi di sensori supportati: PT100 (IEC-751); PT1000 opzionale

Configurazioni di cablaggio: connessione a 2-, 3 o 4 fili selezionabili per canale

Intervallo di misurazione: –200 ° C a +850 ° C

Precisione: ± 0,1 ° C (a 0 ° C) a ± 0,2 ° C (su scala piena)

Risoluzione: 0,01 ° C.

Tasso di campionamento: 10samples/sec per canale

Compensazione della giunzione a freddo: compensazione interna per canale

Filtro: deboa hardware 4ms/filtro

Isolamento: rinforzato da canale a canale e da canale a terra

Protezione da ingresso: morsetto di sovratensione a ± 35 V; protezione della polarità inversa

Connettore: intestazione PCB ad angolo destro per morsetto a gambo a 52 posizioni

GE IS220PRTDH1A Valutazioni ambientali:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95%di RH, non condensando

Funzione del prodotto

GE IS220PRTDH1A RESISTENZA DI RESISTENZA DEI MODULO DI INGRESSO DEI DESPOSIZIONE, LINEAZIONA E Digitalizza i segnali del sensore RTD, fornendo un feedback della temperatura ad alta precisione sul bus ionet Ethernet alla CPU Markvie. Garantisce dati di temperatura rapidi e affidabili per loop di controllo, interblocchi di sicurezza e tendenza senza configurazione a livello di utente.

Moduli di supporto core

Carrier I/O Pack: Assemblaggio di potenza/portatore IS42XPH1B

Modulo controller: CPU Markvie (ad es. IS200TPROH1C)

Schede I/O complementari:

Ingni analogici (combustione, pressione, tensione)

Input discreti e output di relè

Pacchetti I/O critici per sicurezza

Componenti di estensione

Blocchi di termini collegabili: blocchi di mobile a vite chiave per impedire l'inserzione errata

Kit DIN-Rail & Panel-Mount: clip dell'adattatore e staffe angolari per binari da 35 mm o installazione del pannello

Accessori di schermatura: morsetti per scudi via cavo e nuclei di ferrite per la soppressione dell'EMI

Parti di ricambio: morsetti RTD di ricambio e kit PCB-HEADER

Supporto software

Configurazione e calibrazione:

Tipo di sensore e metodo di cablaggio set tramite modelli GECONTROLST ™/Toolboxst ™

Giottena di calibrazione in linea per le regolazioni offset e guadagno

Diagnostica e monitoraggio:

Rilevamento di cernelli in tempo reale e circuito aperto riportato nei tag HMI e OPC

Autotest sull'alimentazione con flag diagnostiche disponibili per la diagnostica del controller

Aggiornamenti del firmware: consegnato come parte del software di sistema Markvie; Applicato tramite Toolboxst ™

Documentazione: dettagliata nella Guida all'installazione GE Markvie/Vies I/O e nel Manuale di riferimento del modulo di input RTD
