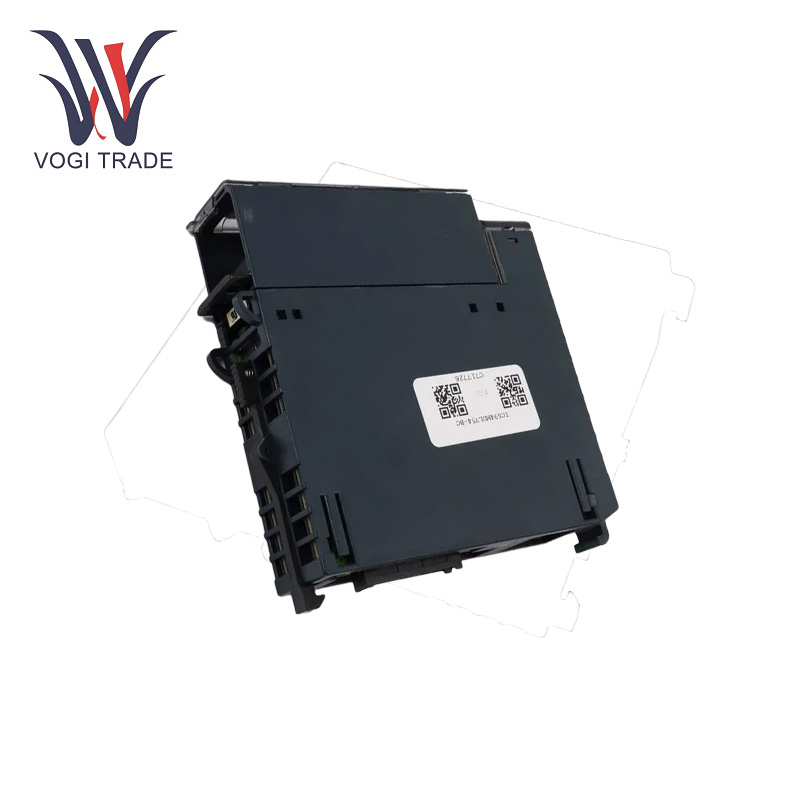

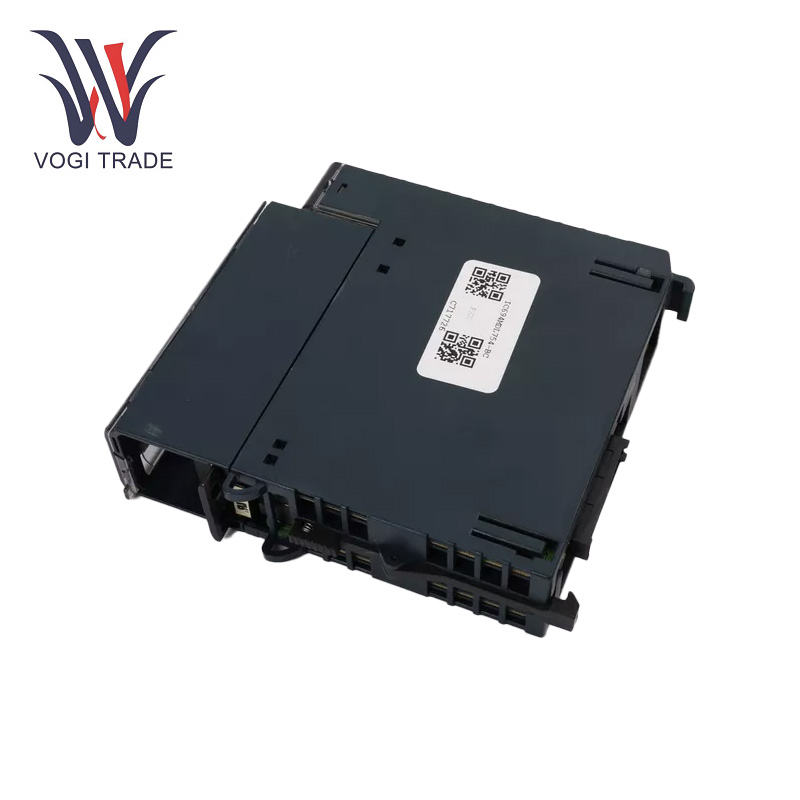

GEIC694MDL754

Parametri Operativi

Tensione nominale: 12/24 VCC

Intervallo di tensione di uscita: da 10,2 a 30 VCC

Numero di uscite: 32, organizzati in quattro gruppi isolati di otto uscite ciascuno

Corrente di uscita: 0,75 A per punto

Consumo energetico: 300 mA dal bus da 5 V sul backplane

Corrente di spunto: 3 A per 10 ms senza attivare la protezione elettronica da cortocircuito (ESCP)

Caduta di tensione in uscita: 0,3 V CC massimo

Corrente di dispersione in uscita: 0,1 mA massimo

Tempo di risposta: 0,5 ms massimo per entrambe le transizioni ON e OFF

Funzionalità di protezione: Protezione da cortocircuito, sovracorrente e sovratemperatura con ripristino automatico

Caratteristiche del prodotto

Uscite: 32 punti di uscita separati

Isolamento del gruppo: GE IC694MDL754 in quattro gruppi isolati di otto punti di uscita. Questo design offre flessibilità per il collegamento di dispositivi a più livelli di tensione.

Logica positiva: Le uscite selezionate si alimentano nel carico fornendo tensione al carico collegato per i dispositivi che richiedono una tensione CC di livello

Protezione elettronica da cortocircuito (ESCP): :Protezione da cortocircuito e sovracorrente in uscita Si ripristina automaticamente una volta eliminata la condizione di guasto.

Protezione da sovratemperatura:Disabilita tutte le uscite automaticamente al rilevamento di una temperatura critica. Le uscite vengono ripristinate quando le temperature ritornano entro limiti di sicurezza.

Indicatori LED :Ogni uscita ha un LED corrispondente per riflettere il suo stato operativo. Identifica rapidamente i guasti utilizzando i LED di guasto a livello di gruppo.

Rilevamento guasti:Rileva e notifica condizioni di sovracorrente, cortocircuiti e sovratemperatura. Il feedback diagnostico riconosce gli ostacoli e aiuta a rimuoverli.

Installazione sempliceDesign plug-and-play dei rack :Rx3i L'installazione è rapida, senza la necessità di strumenti speciali.

Cablaggio di uscita flessibile:Lo stesso modulo può essere configurato per uscite a 12 V CC e 24 V CC. In questo caso i terminali GE IC694MDL754 forniscono connessioni sicure e facile accesso durante la manutenzione.

Alimentazione da campo:GE IC694MDL754 necessitava di un alimentatore esterno per i carichi di uscita (le opzioni di tensione devono corrispondere al sistema), chiamato alimentatore di campo.

Compatibilità del sistema: Completamente compatibile con le CPU PACSystems RX3i e i moduli I/O  aggiuntivi RX3i.

Utilizzo ad ampio raggio: GE IC694MDL754 Può gestire una varietà di attività di automazione industriale, come il controllo di attuatori, relè, solenoidi e indicatori.

Installazione

Compatibilità degli slot: Il modulo GE IC694MDL754 può essere installato in qualsiasi slot I/O all'interno di un sistema RX3i. Assicurarsi che il sistema sia spento prima dell'installazione per evitare rischi elettrici.

Cablaggio: Tutti e quattro i gruppi isolati possono essere collegati a carichi diversi. Ad esempio, tre gruppi su quattro possono accendere carichi da 12 VCC e un quarto gruppo può alimentare carichi da 24 CC. I suoi gruppi devono mantenere l’isolamento gli uni dagli altri.

Alimentazione da campo: I carichi di uscita richiedono un'alimentazione esterna compresa tra +12 VCC e +30 VCC. Fare attenzione che i valori nominali dell'alimentatore siano adeguati per fornire la corrente di carico totale.

Messa a terra: La sicurezza e l'immunità al rumore dipendono da una corretta messa a terra.

Campo di applicazione

Mmanifatturadei Sistemi: Controllo di attuatori, relè e indicatori.

Automazione dei processi: Controllo di valvole, pompe e altri elementi di controllo del processo.

La macchinamovimentazione materiale personalizzata: Trasportatori, smistatori e stoccaggio automatizzato.

Automazione degli edifici: Integrazione con illuminazione, HVAC e sistemi di sicurezza

Risoluzione dei problemi

L'uscita non risponde: Verificare che l'alimentatore esterno rientri nell'intervallo di tensione specificato e che i collegamenti siano collegati. Verificare che non siano presenti fusibili bruciati o interruttori automatici scattati nel cablaggio di campo.

Guasti da sovracorrente: Quando un punto di uscita entra in uno stato di guasto a causa di sovracorrente, controllare se il carico collegato presenta cortocircuiti o sovracorrente. Una volta risolta la condizione di errore, l'ESCP del modulo tenterà automaticamente di ripristinarsi.

Avvisi di sovratemperatura: Assicurarsi che vi sia un flusso d'aria sufficiente attorno al modulo e che nessuna fonte di calore esterna ne provochi il surriscaldamento. Una volta che si sarà raffreddato a una temperatura sicura, il modulo riprenderà il normale funzionamento.

LED di stato: Applica i LED di stato del modulo come indicatori diagnostici per condizioni di guasto.
